4
4-3
EBU29391
Предупредительный сигнал уровня топлива
Этот сигнал загорается, когда уровень топлива падает ниже 2,6 л.
В этом случае как можно скорее долейте топливо.
Электрическую схему сигнала можно проверить, переведя вы-
ключатель двигателя в положение , а ключ в положение «ON».
Сигнал должен загореться на несколько секунд, а потом погас-
нуть.
Если сигнал не загорается сразу после перевода ключа в положе-
ние «ON», или не выключается, обратитесь к дилеру Yamaha для
проверки схемы.
EBU27284
Предупредительный сигнал неисправности двигателя
Этот сигнал загорается или мигает, если электросхема, следящая
за работой двигателя, работает неправильно. В этом случае обра-
титесь к дилеру Yamaha для проверки системы самодиагностики
(см. объяснение работы системы самодиагностики на стр. 4-5).
Электрическую схему сигнала можно проверить, переведя ключ в
положение «ON». Сигнал должен загореться на несколько секунд,
а потом погаснуть.
Если сигнал не загорается сразу после перевода ключа в положе-
ние «ON», или не выключается, обратитесь к дилеру Yamaha для
проверки схемы.
EBU29265

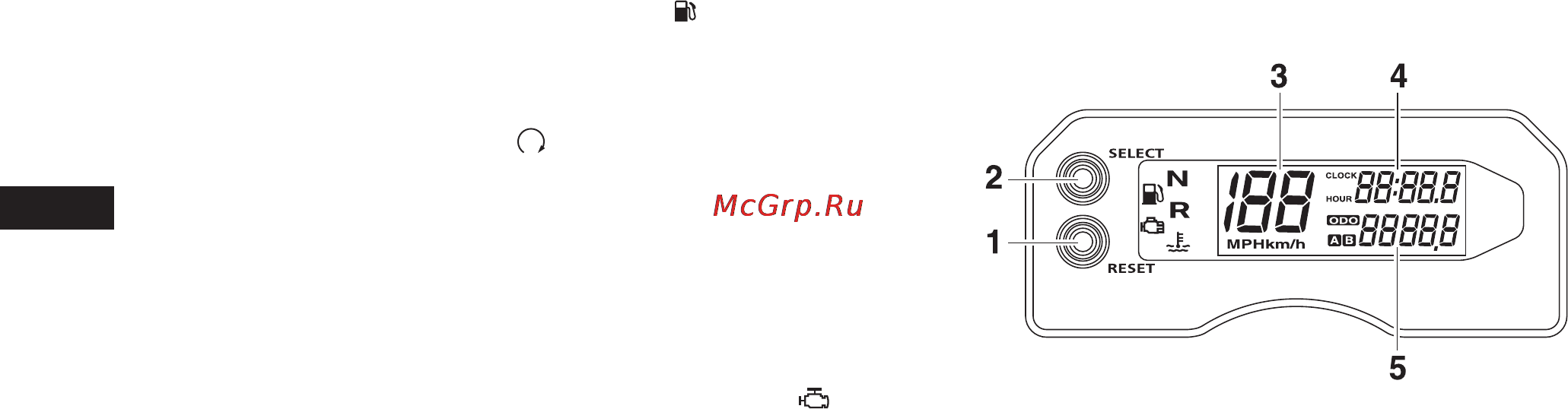

Многофункциональный дисплей
1. Кнопка сброса «RESET»
2. Кнопка выбора «SELECT»
3.Спидометр
4.Часы/счетчик моточасов
5.Одометр/Счетчик пройденного пути A/ Счетчик пройденного пути B
Многофункциональный дисплей оборудован:
• Спидометром
• Одометром
