4
4-20

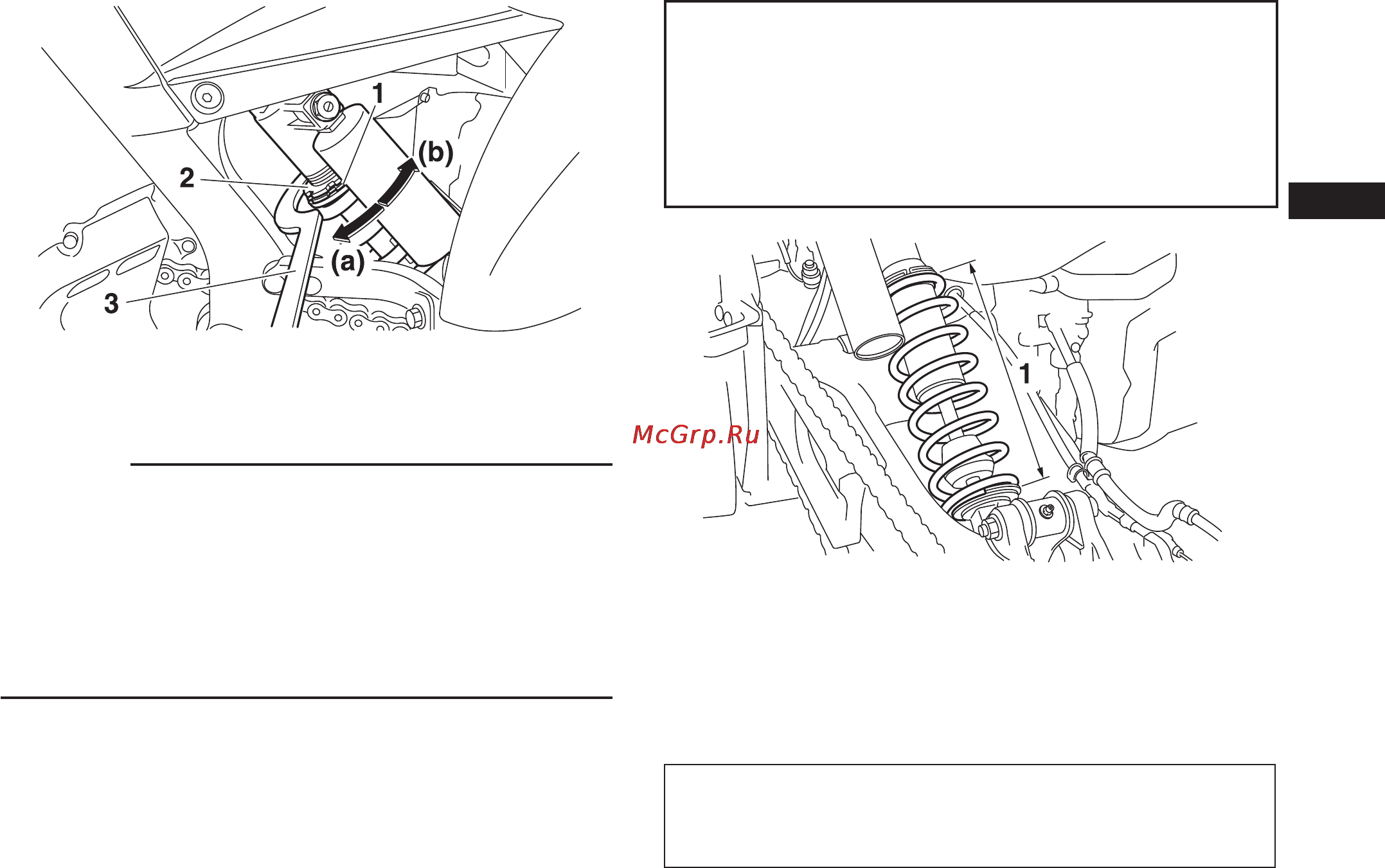

1. Регулировочная гайка предварительной нагрузки пружины
2. Контргайка
3. Специальный ключ
ПРИМЕЧАНИЕ
• Специальный ключ для выполнения этой регулировки можно
приобрести у дилера компании Yamaha.
• Предварительная нагрузка пружины определяется измерени-
ем расстояния А, указанного на иллюстрации. Чем меньше
расстояние А, тем больше нагрузка пружины, чем больше рас-
стояние А, тем меньше нагрузка пружины. При каждом пол-
ном обороте регулировочной гайки расстояние А меняется на
1,5 мм.
Установки предварительной нагрузки пружины:
Минимальная (мягкая подвеска):
Расстояние A = 243,0 мм
Нормальная:
Расстояние A = 233,0 мм
Максимальная (жесткая подвеска):
Расстояние A = 228,0 мм
1 Расстояние А
3. Затяните контргайку в соответствии с рекомендованным мо-
ментом затяжки. ПРЕДУПРЕЖДЕНИЕ: Всегда притягивайте
контргайку к регулировочной гайке, и затем затягивайте ее с
рекомендованным моментом затяжки [ECB00081].
Момент затяжки:
Контргайка:
42 НЧ
