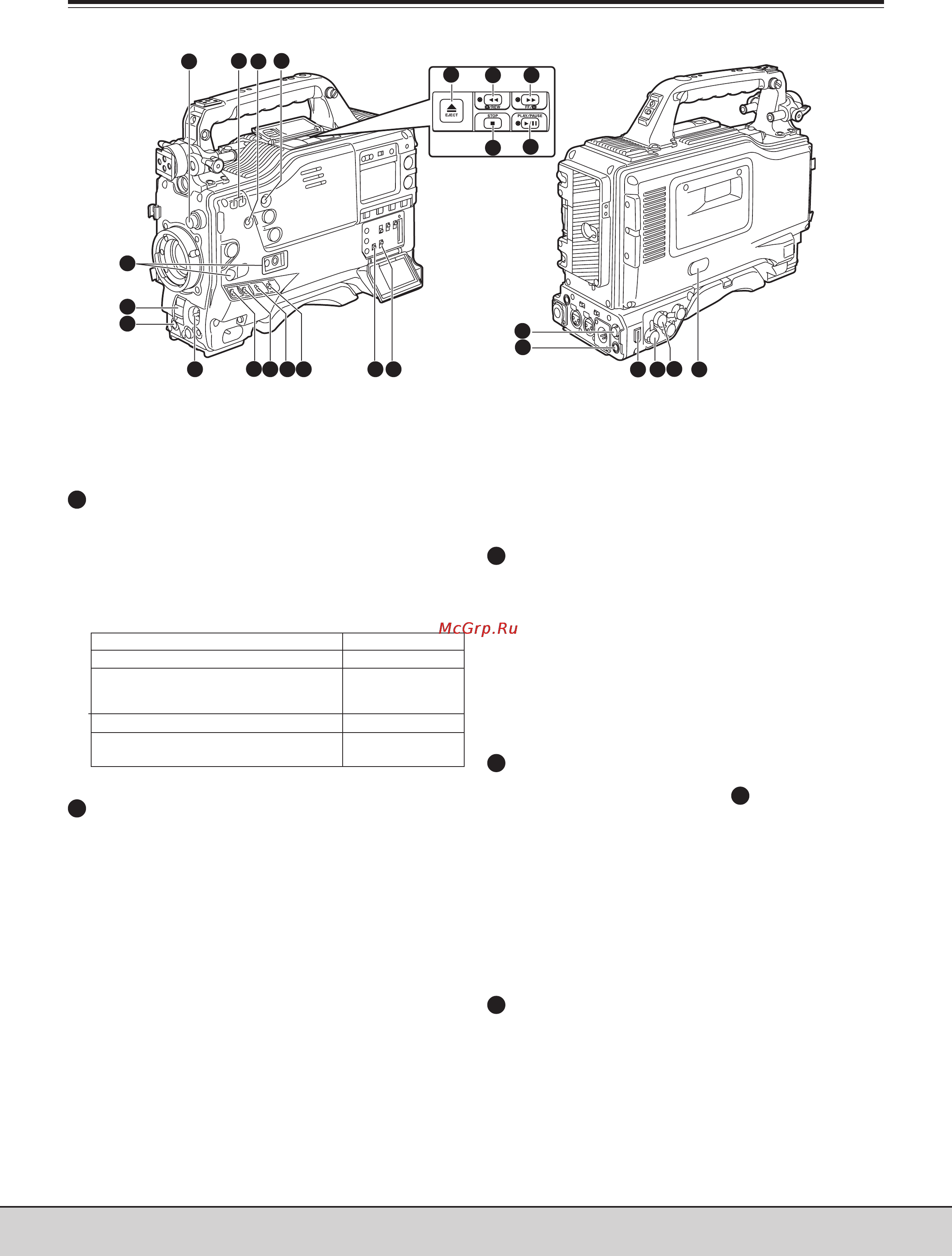

23 Функции съемки (записи)/
воспроизведения
Съемка и запись (блок камеры)
Регуляторы FILTER (выбор фильтра)
Используется для выбора фильтра в соответствии с
параметрами освещенности объекта и его цветовой
температуры.
1: 3200 K (прозрачный) 2: 5600 K+1/8 ND
3: 5600 K 4: 5600 K+1/64 ND
Примеры выбора фильтра
Глава 2 Основные части и их функции
Переключатель баланса AUTO W/B (белого/чер
ного) BAL
AWB: Автоматическая регулировка баланса белого.
Если переключатель выбора регистра памяти
AWB на боковой панели установлен в положе"
ние A или B, а затем приводится в действие
переключатель AUTO W/B BAL, отрегулирован"
ное значение будет записано в память. Если в
меню AWB A и/или AWB B выбрана настройка
VAR, будет приведена в действие выбранная в
меню настройка, и этот переключатель рабо"
тать не будет. Обратите внимание на то, что
этот переключатель также не будет работать в
положении PRST.
ABB : Автоматическая регулировка баланса черно"
го. Если переключатель AUTO W/B BAL удержи"
вать в положении ABB в течение 5 секунд или
дольше, будет осуществляться автоматичес"
кая компенсация черного пятна.
<Примечание>
Если во время автоматической регулировки баланса
белого или баланса черного включить этот переклю"
чатель еще раз в положение AWB или ABB, автомати"
ческая регулировка для этого положения будет ос"
тановлена.
При этом установится значение, которое действова"
ло до начала автоматической регулировки.
Переключатель SHUTTER
Используется для включения и отключения (ON/OFF)
электронного затвора.
OFF : Электронный затвор не функционирует.
ON : Электронный затвор функционирует.
SEL : Используется для изменения скорости элект"
ронного затвора.
Этот переключатель неблокирующийся. Скорость
затвора меняется при каждом его нажатии. Более
подробную информацию см. в разделе “4"2 На"
стройка электронного затвора.
Регуляторы синхронизации развертки
Эти переключатели начинают действовать, когда пе"
реключатель скорости затвора установлен в по"
ложение ON и SYNCHRO SCAN 2. Эти переключатели
используются для регулировки скорости синхрони"
зации развертки.
При нажатии кнопки “" “ скорость затвора снижает"
ся; при нажатии кнопки “+ “ скорость затвора увели"
чивается.
При съемке монитора персонального компьютера и
т.п., установите эти переключатели в положение,
при котором боковая помеха в видоискателе умень"
шается.
Переключатель выбора коэффициента усиления
GAIN
Используется для изменения коэффициента усиле"
ния видеоусилителя в соответствии с условиями ос"
вещенности во время съемки. В установочном меню
заранее задаются значения коэффициента усиле"
ния L, M и H (низкий, средний, высокий). Их заводс"
кие установки соответствуют 0 дБ, 9 дБ и 18 дБ.
Условия съемки
Рассвет, закат, внутри студии
На улице при ясном небе
На улице при облачности или дожде
На снегу, высокогорье, на морском побережье
иди на другом абсолютно чистом фоне
Фильтр
1 (3200 K)
2 (5600 K+1/8 ND)
или
4 (5600 K+1/64 ND)
3 (5600 K)
4 (5600 K+1/64 ND)
1
2
4
5
3
3
