(095) 9804205 www.panasonic.ru Panasonic (СНГ)60

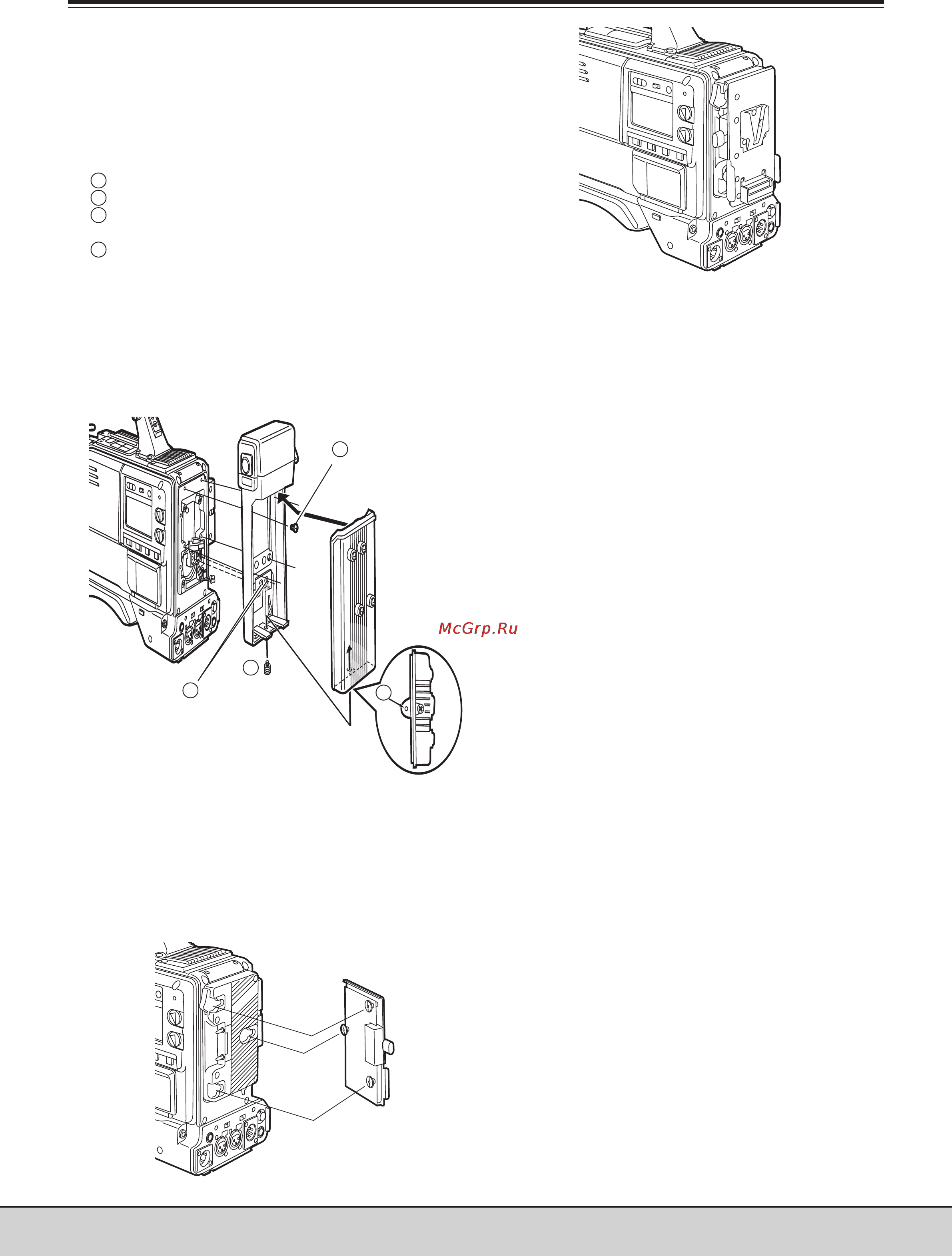

Использование батареи типа NP1
1
Снимите держатель батареи.
2
Закрепите корпус батареи NP1 на данном устрой
стве.
Заверните монтажные винты.
Заверните винты контактов питания.
Вставьте верхнюю часть съемной крышки в на
правлении, показанном стрелками.
Совместите отверстия в нижней части крышки
(металлической детали) с отверстиями в нижней
части корпуса и с помощью винтов зафиксируйте
корпус.
<Примечание>
Во время монтажа держателя батареи соблюдайте
осторожность, чтобы не проколоть соединительный
шнур.
Использование батареи с монтажным
Vобразным монтажным адаптером
Присоедините пластину Vобразного монтажного адап
тера.
Вставьте ее в направлении, показанном стрелками, и
надавите, чтобы она встала на место.
3
Установите тип батареи в меню.
Выберите тип батареи в пункте меню BATTERY
SELECT. Этот пункт находится на экране меню
<BATTERY/TAPE> страницы меню VTR FUNCTION.
При использовании никелькадмиевой батареи, ко
торую невозможно выбрать среди настроек в пункте
меню BATTERY SELECT, выберите настройку
NiCd14(14V), NiCd13(13 V) или NiCd12(12 V), в зави
симости от напряжения батареи, и задайте в пунк
тах настройки, соответствующие характеристикам
батареи.
Если батарея не никелькадмиевая, выберите TYPE
A или TYPE B и задайте настройки в пунктах в соот
ветствии с характеристиками батареи.
Более подробную информацию см. в разделе “784
Настройка батареи BATTERY SETTING2.”
<Примечание>
Со всеми вопросами относительно Vобразного
монтажного адаптера обращайтесь к торговому
представителю.
Глава 5 Подготовка
1
2
3
4
Корпус батареи NP1
4
2
1
3
