(095) 9804205 www.panasonic.ru Panasonic (СНГ)14
Переключатель выбора выходного сигнала
OUTPUT SEL
Используется для выбора сигналов, выводимых че
рез разъемы VIDEO OUT и MON OUT.
VTR : Во время записи и в других режимах работы с
внешним оборудованием, через эти разъемы
выводятся изображения с камеры; при вос
произведении или в других режимах VV, через
эти разъемы выводятся сигналы воспроизве
дения с видеомагнитофона.
CAM : Всегда выводятся сигналы изображения с ка
меры.
OFF : Вывод видеосигналов прекращается, устанав
ливается режим снижения напряжения пита
ния.
Более того, также осуществляется синхронизация
выходных аудиосигналов с видеосигналами.
Более подробную информацию о выводе видеосиг
налов см. в разделе “482 Выбор выходных видео
сигналов.”
<Примечания>
Во время записи не происходит переключения
выходных сигналов, даже если положение этого
переключателя изменяется. Переключение про
исходит по окончании операции записи.
Если для записи выбраны сигналы, поступающие
с разъема GENLOCK IN или DVCPRO, переключа
тель, даже если он установлен в положение
CAM, будет действовать так, как будто он уста
новлен в положение VTR.
Переключатель VIDEO OUT CHARACTER
Используется для управления наложением симво
лов на изображения, выводимые через разъем VIDEO
OUT.
ON : Выполняется наложение символов на изобра
жение.
OFF : Наложение символов на изображение не вы
полняется.
Более подробную информацию о типах символов см.
в разделе “482 Выбор выходных видеосигналов.”
Разъем VIDEO OUT (вывод видеосигнала)
Разъем для вывода видеосигнала. Через него выво
дятся видеосигналы в соответствии с положением
переключателя OUTPUT SEL.
Разъем ECU REMOTE (дистанционное управле
ние)
Сюда подключается внешнее устройство управле
ния AJEC3E (дополнительная принадлежность).
Разъем MON OUT (выходной сигнал монитора)
Через этот разъем выводится видеосигнал, исполь
зуемый для мониторинга. Через него выводятся ви
деосигналы в соответствии с положением переклю
чателя OUTPUT SEL.
С помощью внутреннего меню можно задать или от
менить наложение символов на изображение, выво
димое через разъем VIDEO OUT.
Более подробную информацию см. в разделе “482
Выбор выходных видеосигналов.”
Глава 2 Основные части и их функции
Разъем GENLOCK IN
На этот разъем подается опорный сигнал в случае
использования камеры в качестве синхронизатора
видеосигналов или при осуществлении внешней
синхронизации временного кода. Этот сигнал может
также использоваться в качестве сигнала обратной
связи.
Этот разъем служит входным разъемом для приема
видеосигналов от внешнего устройства, если из
страницы системных настроек SYSTEM SETTING от
крыт экран режима системы <SYSTEM MODE>, и в
пункте меню REC SIGNAL (сигнал записи) выбрана
настройка VIDEO.
<Примечание>
В качестве входного опорного сигнала должен пода
ваться стандартный сигнал VBS (полный сигнал,
включающий сигнал цветовой синхронизации).
Разъем DVCPRO (6штырьковый)
Разъем для ввода/вывода сигналов, соответствую
щих стандарту IEEE 1394. К нему подключается
внешнее оборудование с помощью кабеля IEEE 1394.
<Примечания>
С этого устройства не подается питание.
Прежде чем подключать или отключать DVкабель
(IEEE1394), необходимо убедиться в том, что от
ключено питание устройств, которые будут под
ключены или отключены через этот кабель.

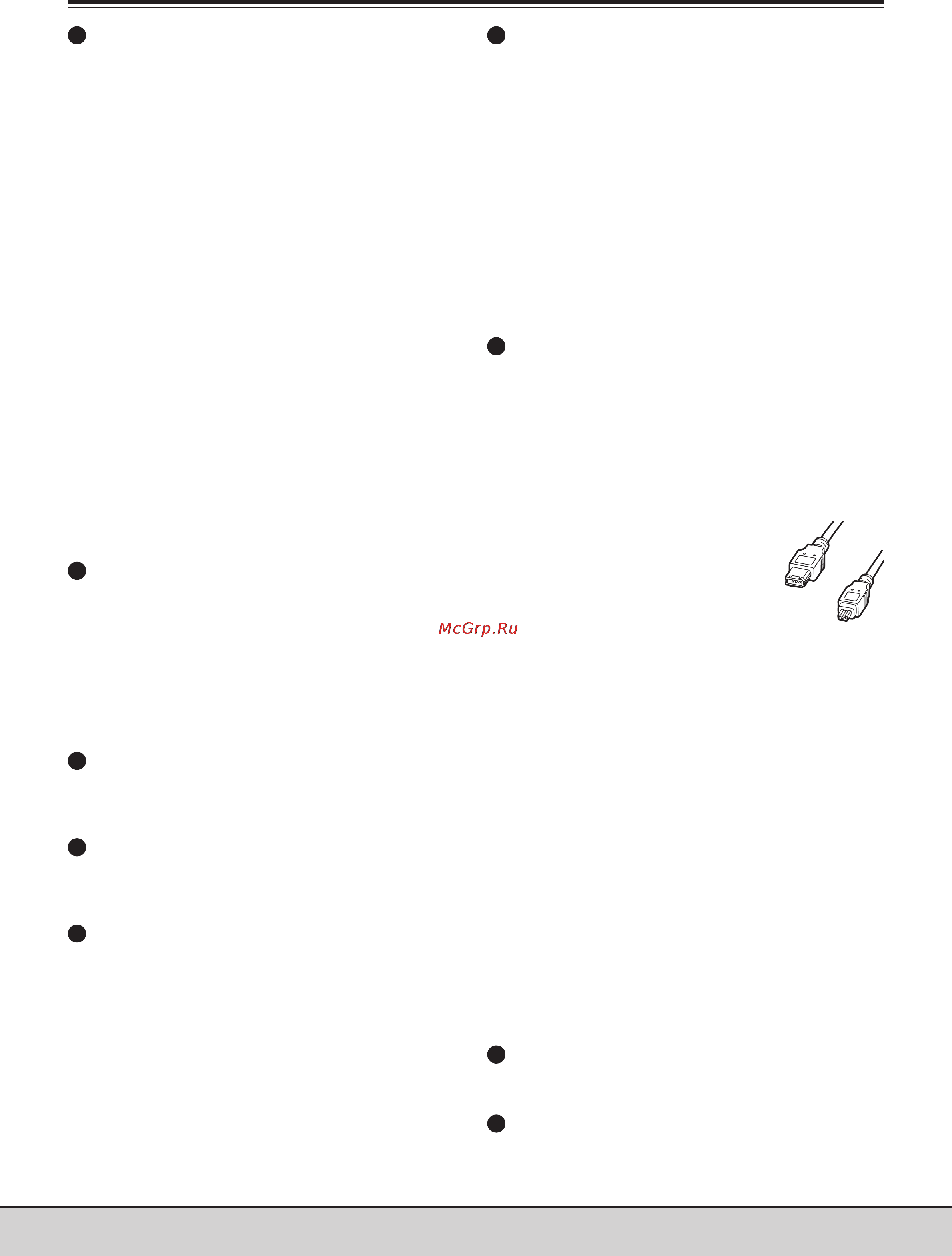

Прежде чем подключать уст
ройство, использующее 6
штырьковый DVразъем,
проверьте, совпадает ли
форма разъемов DVкабеля
и устройства. Если вставить
разъем неправильно (“вверх
ногами”)  это может привес
ти к повреждению деталей
внутри камеры и к неисправ
ности.
Необходимо всегда сначала подключать DVка
бель к устройству с 6штырьковым DVразъемом.
При записи сигналов с внешнего устройства не
обходимо сначала проверить наличие видеосиг
нала.
Во время записи сигналов, поступающих от
внешнего устройства, не выполняйте никакие
операции на внешнем устройстве и не отключай
те его кабели. В противном случае выходной сиг
нал может пропасть, и при возобновлении записи
сигналы могут быть не распознаны.
Вы можете подключить цифровое видеоустрой
ство, оборудованное DVразъемом, и осуществ
лять цифровую передачу видео и аудиосигналов,
а также временных кодов и другой информации.
Если к DVразъему подключен DVкабель, не до
пускайте сильного механического воздействия
на него, т.к. это может привести к повреждению
разъема.
Кнопка EJECT
Нажмите на эту кнопку, чтобы вставить и извлечь
кассету.
Кнопка STOP
Нажмите на эту кнопку, чтобы прекратить движение
ленты.
4штырьковый
разъем
6штырь
ковый
разъем
13
14
15
16
17
18
19
20
21
