62 Техническое обслуживание
621 Конденсация
Если устройство перенесли из прохладного места в
теплое, или если оно используется в условиях высокой
влажности, водяной пар, содержащийся в воздухе, мо
жет образовать на поверхности головки барабана кро
хотные капельки воды. Это явление известно как кон
денсация, и, если позволить ленте перемещаться в та
ких условиях, это может привести к ее прилипанию к
поверхности барабана.
Необходимо помнить следующее:
• Если предполагается использование камеры в усло
виях, в которых возможно образование конденсата,
извлеките из нее ленту.
• Прежде чем вставлять кассету с лентой в камеру,
установите переключатель питания в положение ON
и убедитесь в том, что в окне дисплея не появилась
индикация HUMID.
<Примечание>
В целях обеспечения безопасности, после исчезнове
ния конденсата индикатор HUMID будет мигать, а бара
бан будет вращаться в течение 80 минут.
На протяжении этого времени функциональные кнопки
работать не будут.
622 Чистка головки
Если необходимо почистить головки, используйте чис
тящую кассету AJCL12MP. Обязательно прочтите инст
рукцию по использованию чистящей кассеты, поскольку
ее неправильное использование может привести к по
вреждению видеоголовок.
623 Чистка видоискателя изнутри
• Не используйте растворители для удаления загряз
нений.
• Для протирки объектива используйте имеющиеся в
продаже очистители.
• НИКОГДА не протирайте зеркало.
Если на зеркало попала грязь или пыль, удалите ее
струей воздуха из обычного фена.
624 Явления, присущие камерам
с ПЗС
Размытость изображения
Это явление может возникать при съемке очень ярких
объектов.
Чем выше скорость электронного затвора, тем выше
вероятность проявления этого эффекта.
625 Замена резервной батареи
Устройство поставляется с уже установленной резерв
ной батареей.
В случае ее разряда, при включении питания (при уста
новке переключателя POWER в положение ON) на экра
не видоискателя на 3 секунды появляется индикация
“BACK UP BATT EMPTY”.
Более того, значение временного кода генератора вре
менных кодов (TCG) будет установлено в “00:00:00:00”,
и резервирование значения временного кода будет
больше невозможным: это означает, что резервную ба
тарею необходимо заменить.
Для замены использованной батареи на новую
(CR2032), обратитесь в ближайший сервисцентр.
ВНИМАНИЕ:
Эти инструкции по обслуживанию предназначены
только для квалифицированного сервисного персо
нала. Для снижения риска поражения электрическим
током, не выполняйте никаких сервисных операций,
за исключением описанных в инструкции по эксплуа
тации. Если у Вас нет для этого достаточной квали
фикации.
Глава 6 Техническое обслуживание и проверка

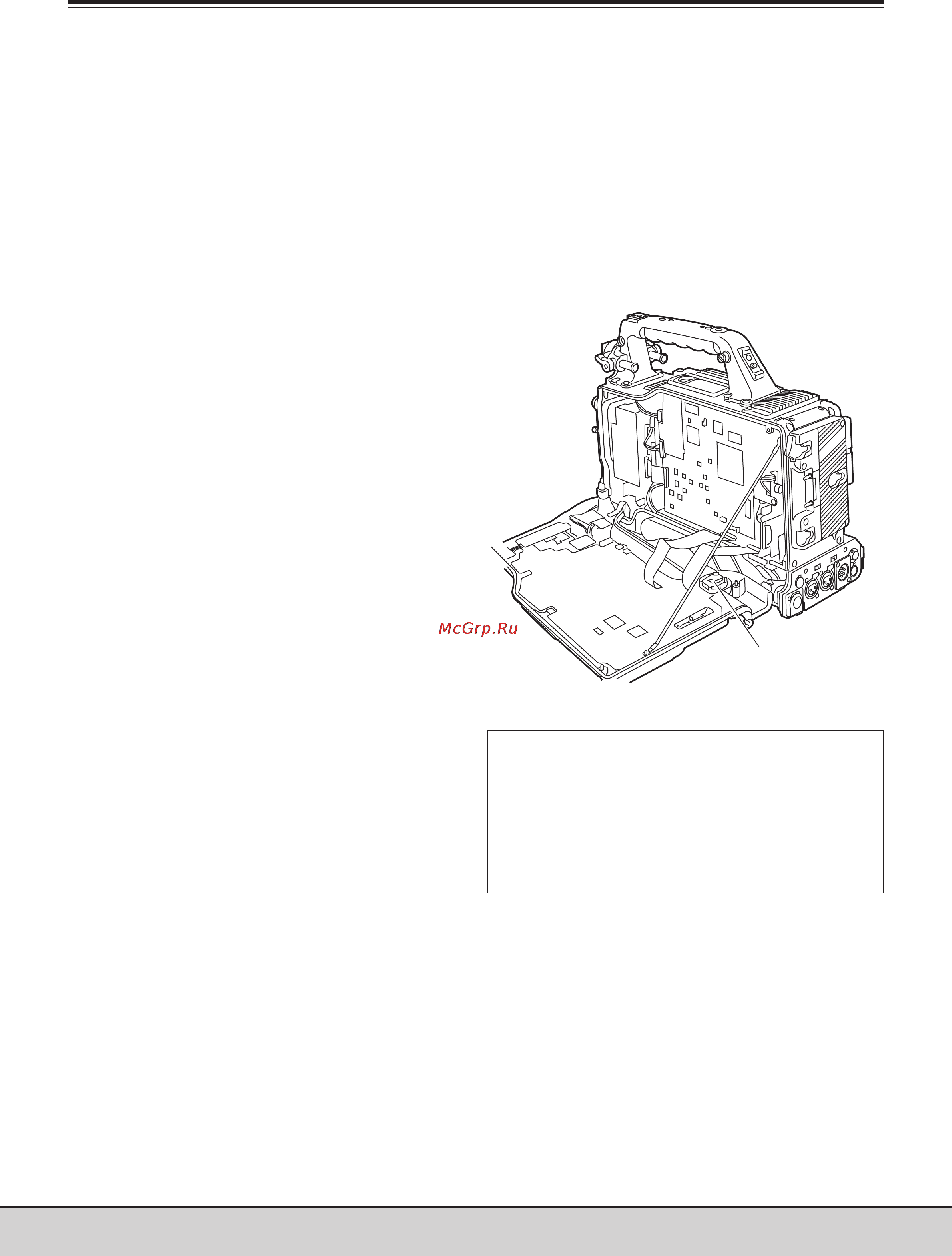

Резервная батарея
