(095) 9804205 www.panasonic.ru Panasonic (СНГ)18

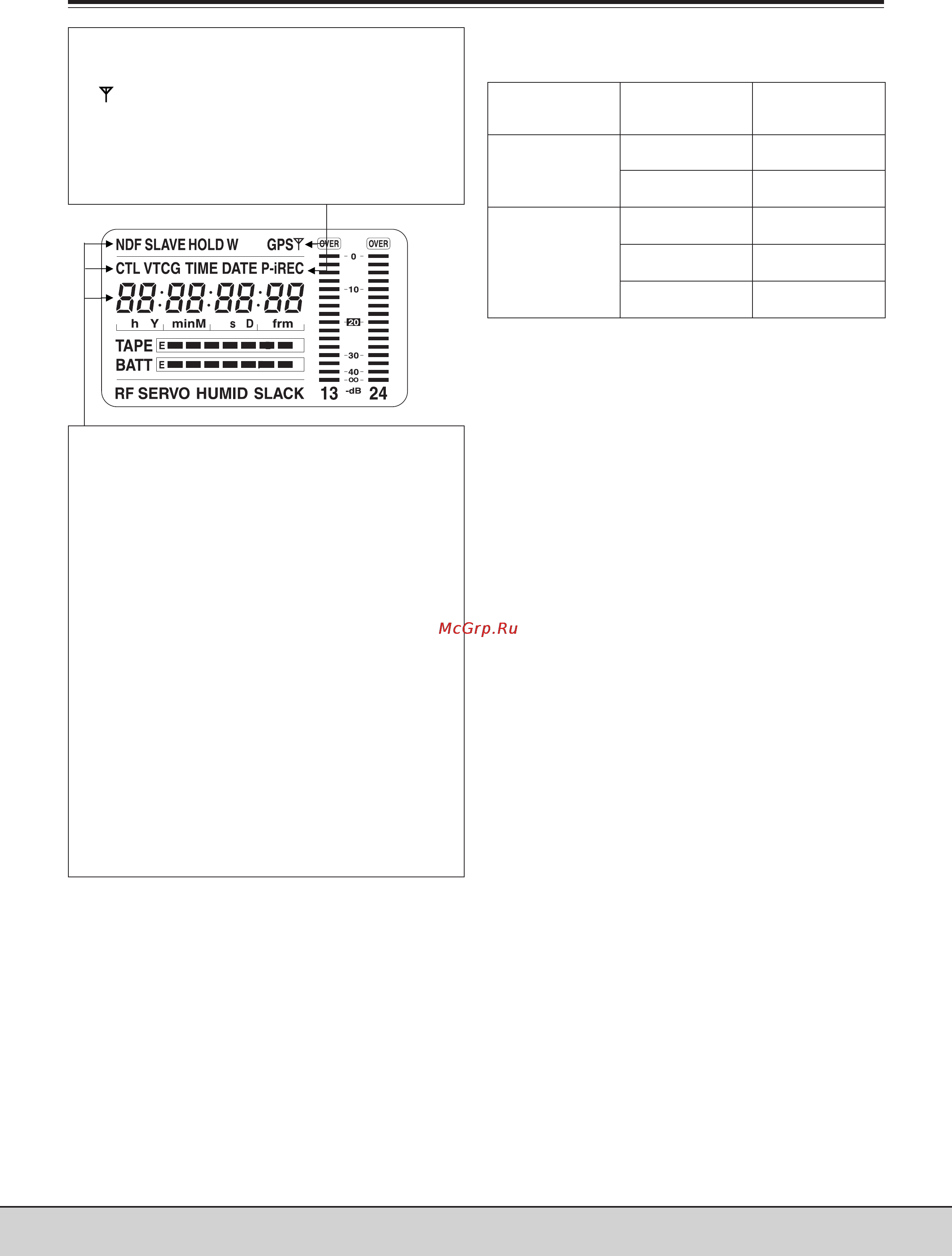

Настройки переключателя и элементы
индикации, связанные с временным кодом
Глава 2 Основные части и их функции
Индикация режима
W:Загорается, если используется форматное соотношение 16:9.
GPS : агорается, когда сигналы не могут быть получены во время ра
боты в режиме GPS.
GPS : Загорается при получении сигналов во время работы в режиме
GPS.
PREC : Горит в режиме предзаписи и мигает в течение времени, задан
ного для предзаписи после того, как отключится лампочка tally
для записи.
iREC : Горит во время записи, когда включен режим записи интервала
ми; мигает в режиме ожидания записи.
i:Мигает, если выбран режим записи интервалами.
Индикация, имеющая отношение к временному коду
SLAVE: Горит, когда выполняется внешняя синхронизация временного
кода.
HOLD: Горит, когда удерживается значение генератора/считывателя
временного кода.
CTL: Горит, когда переключателем DISPLAY выбрано CTL и выводится
показание CTL.
TCG: Горит, когда переключателем DISPLAY выбрано TC (или UB) и вы
водится созданное генератором значение временного кода TC
(или пользовательских битов UB).
TC: Горит, когда переключателем DISPLAY выбрано TC (или UB) и вы
водится считанное считывателем значение временного кода TC
(или пользовательских битов UB).
VTCG: Горит, когда переключателем DISPLAY выбрано UB и выводится
созданное генератором значение VIUB.
VTC: Горит, когда переключателем DISPLAY выбрано UB и выводится
определенное считывателем значение VIUB.
TIME: Горит, когда переключателем DISPLAY выбрано UB и выводятся
часы, минуты и секунды в реальном времени.
DATE: Горит, когда переключателем DISPLAY выбрано UB и выводится
год, месяц и день в реальном времени.
Нет индикации:
Остается отключенной, когда переключателем DISPLAY выбрано
UB и выводится в реальном времени часы и минуты в зоне вре
мени.
Индикация счетчика времени:
Выводится временной код, CTL, пользовательские биты и реаль
ное время.
<Примечание>
Если переключателем DISPLAY выбрано UB, то при каждом нажатии кнопки
HOLD настройка будет изменяться в такой последовательности: VTCG (VTC)
DATE TIME нет индикации (зона времени) TCG (TC) и т.д.
еинежолоП
GCTялетачюлкереп
еинежолоП
ялетачюлкереп
YALPSID
иицакиднитнемелЭ
TES
LTCилиCTдокйоннемерВ
BU
еиксьле
тавозьлоП
ытиб
NURRилиNURF
LTCLTC
CTдокйоннемерВ
BU
еиксьлетавозьлоП
ытиб
