(095) 9804205 www.panasonic.ru Panasonic (СНГ)
75
Глава 6 Техническое обслуживание и проверка
6

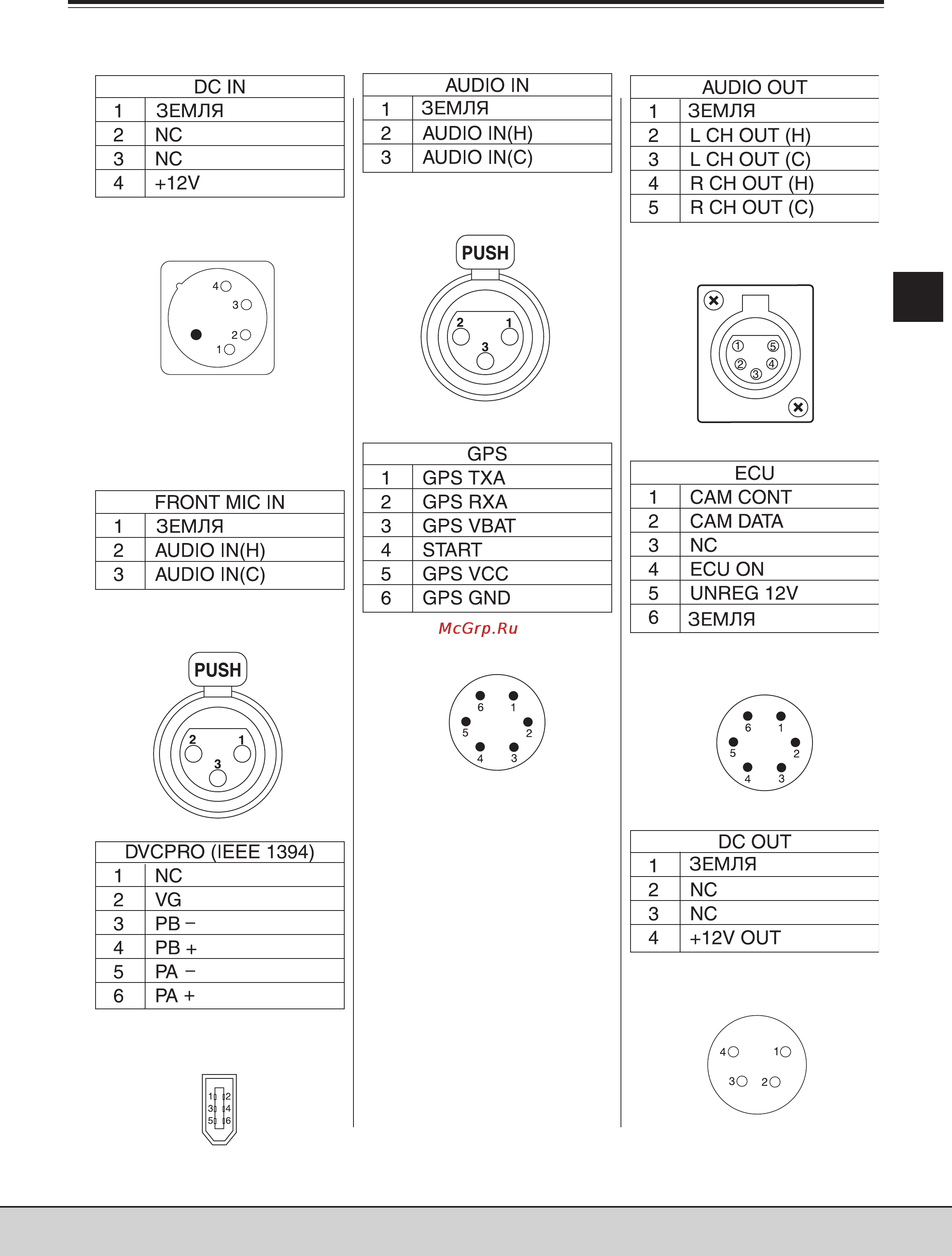

626 Разъемы и сигналы
Номер детали по классификации
Matsushita K1AA104H0024
Маркированный номер детали HA16RX4P(SW1)
(Hirose Denki)
<Примечание>
При использовании внешнего источника
питания, убедитесь в правильности исполь
зования полярности.
Номер детали по классификации
Matsushita K1AB103B0013
Маркированный номер детали NC3FBH2
(NEUTRIK)
Номер детали по классификации
Matsushita K1FA106E0001
Маркированный номер детали AXJ2111502T
(Matsushita Electric Works)
Номер детали по классификации
Matsushita K1AB103A0007
Маркированный номер детали HA16PRM3SG
(Hirose Denki)
Номер детали по классификации
Matsushita K1AB106J0010
Маркированный номер детали HR10A7R6SC
(Hirose Denki)
Номер детали по классификации
Matsushita K1AA105H0007
Маркированный номер детали HA16RD5P
(Hirose Denki)
Номер детали по классификации
Matsushita K1AB106J0010
Маркированный номер детали HR10A7R6SC
(Hirose Denki)
Номер детали по классификации
Matsushita VJS3824A004
Маркированный номер детали HR10A7R4SC
(Hirose Denki)
<Примечание>
Для контакта 4 назначен сигнал VTR
START/STOP устройства.
