(095) 9804205 www.panasonic.ru Panasonic (СНГ)62
53 Установка объектива и регу
лировка заднего фланца и
белого пятна

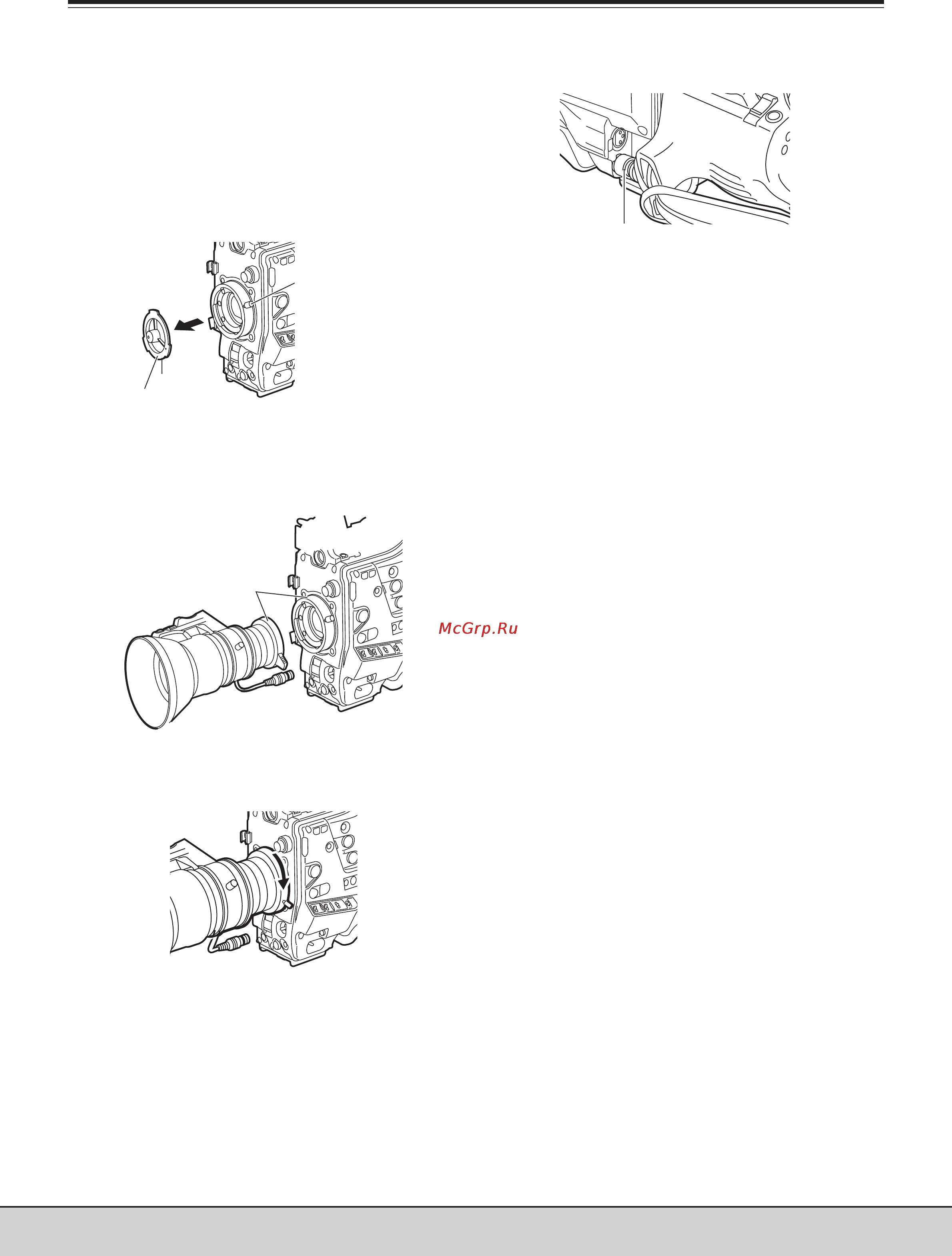

Установка объектива
1
Поднимите рычажок для фиксации объектива и сни
мите монтажную крышку.
2
Совместите центральную метку на объективе с па
зом, расположенным по центру верхней части при
способления для установки объектива, и вставьте
объектив.
3
Нажмите на фиксирующий рычажок вниз, чтобы за
фиксировать объектив.
Глава 5 Подготовка
Метка
Разъем LENS
4
Протяните кабель в зажим и вставьте его в разъем
LENS.
5
Отрегулируйте задний фланец объектива.
<Примечания>
• Подробнее о том, как обращаться с объективом,
вы можете прочесть в инструкции по эксплуата
ции объектива.
• Когда вы отсоединяете объектив, устанавливайте
вместо него защитную монтажную крышку.
Монтажная крышка
Рычажок для
фиксации объектива
