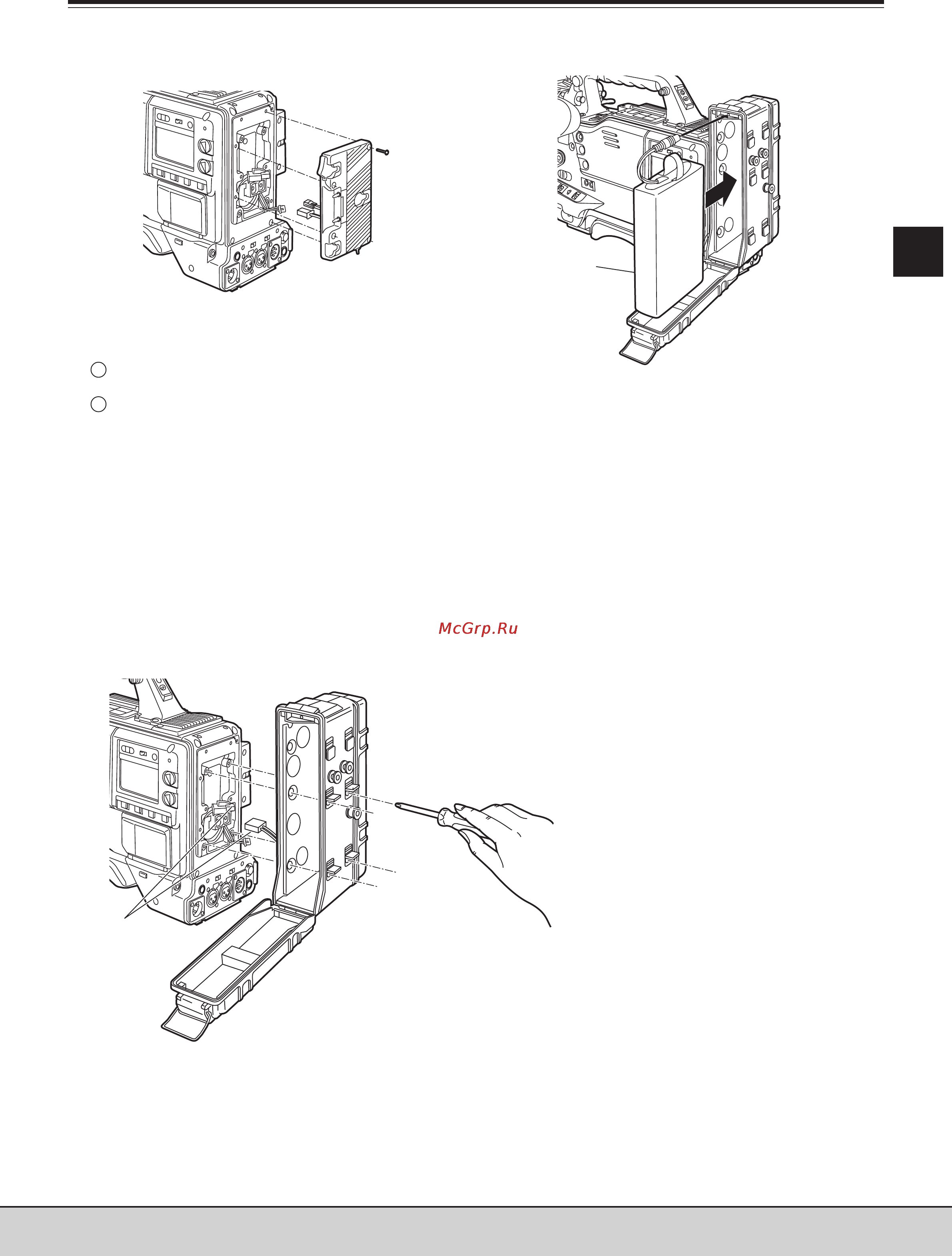

Использование батареи типа BP90
1
Снимите держатель батареи.
2
Закрепите корпус батареи на данном устройстве.
Соедините кабель данного устройства с кабелем
корпуса батареи BP90.
Установите корпус батареи BP90 в устройстве с
помощью отвертки.
Отверстия под винты будут видны после того, как
вы откроете крышку и поднимете резиновые кол
пачки.
С помощью отвертки заверните винты и закрепи
те корпус батареи на устройстве. Убедитесь в
том, что винты закручены до упора.
<Примечание>
• Не тяните резиновые колпачки с большим усили
ем.
• При установке корпуса батареи обратите внима
ние на то, чтобы не зажать кабели.
Глава 5 Подготовка
5
Держатель батареи
3
Вставьте вилку разъема батареи в разъем внутри
корпуса батареи, и вставьте батарею в корпус.
<Примечание>
Прежде чем подключать или отсоединять разъемы,
убедитесь в то, что питание отключено.
4
Установите тип батареи в меню.
Выберите тип батареи в пункте меню BATTERY
SELECT. Этот пункт находится на экране меню
<BATTERY/TAPE> страницы меню VTR FUNCTION.
Более подробную информацию см. в разделе “783
Настройка батареи BATTERY SETTING1.”
Поверхность
с этикеткой
1
2
Подключите
сюда.
Корпус батареи
BP90
