(095) 9804205 www.panasonic.ru Panasonic (СНГ)8
Встроенный генератор/считыватель временных
кодов
Позволяет записать информацию о временном коде
на специальную субкодовую дорожку и затем вос
произвести ее.
Поддержка метаданных
Данное устройство позволяет записывать информа
цию, поступающую с устройства AJGPS900G GPS,
на ленту в виде метаданных UMID.
Это особенно полезно при управлении информаци
ей на ленте.
Разъем DVCPRO (цифровой ввод/вывод IEEE 1394)
Стандартная комплектация устройства включает
входной/выходной разъем для сигналов стандарта
IEEE 1394.
Этот разъем может быть соединен с внешним уст
ройством с помощью кабеля IEEE 1394.
Глава 1 Общая информация

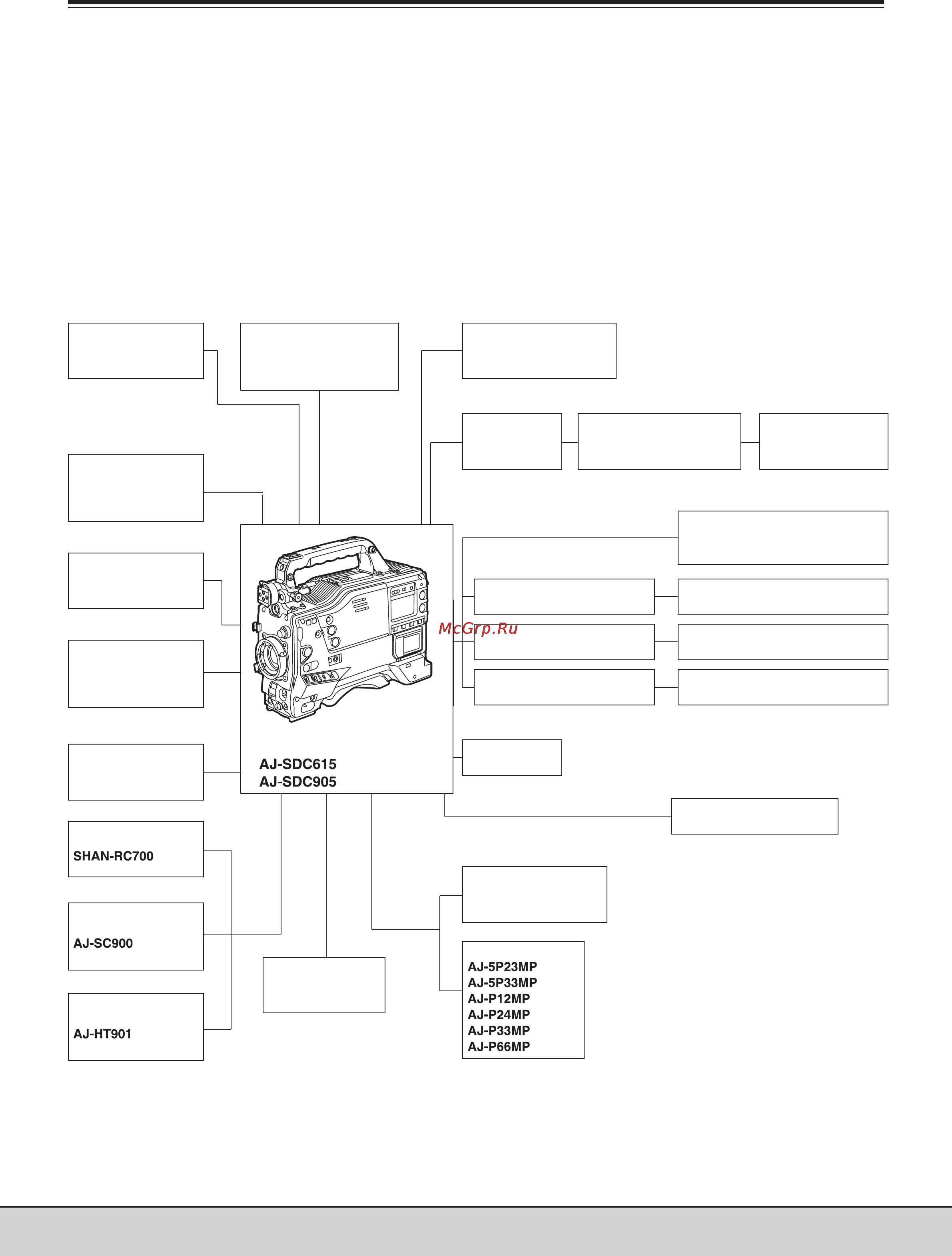

13 Конфигурация системы
Батарея
PRO14, TRIM14,
HYTRON50/100/120
DIONIC90/160
ENDURA50/80, BPL60/90
NPL50
BPH120, HP90L
Кассеты
Микрофон
AJMC700
Беспроводной мик
рофонный прием
ник UniSlot ®:
Sennheiser EK3041
Внешнее устрой
ство управления:
AJEC3E
Видоискатели:
AJVF15B
AJVF20WB
26контакт
ный адаптер
камеры:
AJCA905G
26штырьковый кабель:
AJC26050G (50 м),
AJC26100G (100 м)
Дистанционное уст
ройство управления:
AJRC905
Держатель
микрофона:
AJMH700
Объектив
(Байонетного
типа):
Fujinon, Canon
Блок GPS:
AJGPS900G
Записывающая
видеокамера:
Vобразная монтажная
пластина для батареи
Держатель батареи
типа NP1
Держатель батареи
типа BP90
Сетевой
адаптер:
AJB75
Чехолдождевик:
Устройства, совместимые
со стандартом IEEE 1394
Чистящая лента:
AJCL12MP
Мягкий чехол:
Жесткий чехол:
SDкарты памяти
Мультимедийные
карты
