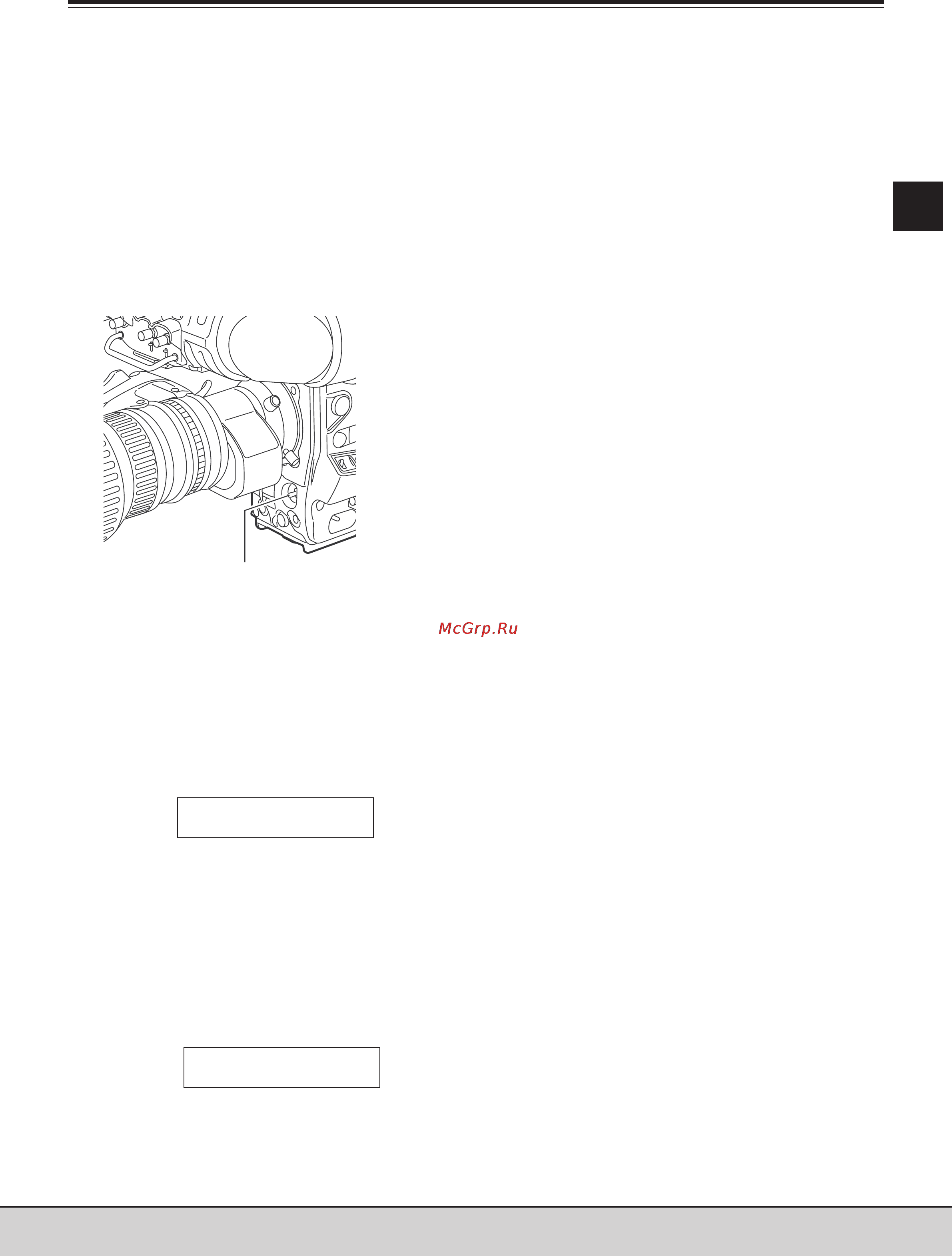

![Panasonic AJ-SDC905 [29/108] Глава 4 регулировки и настройки для записи](/img/pdf.png)
Panasonic AJ-SDC905 [29/108] Глава 4 регулировки и настройки для записи
![Panasonic AJ-SDC905 [29/108] Глава 4 регулировки и настройки для записи](/views2/1014446/page29/bg1d.png)
(095) 9804205 www.panasonic.ru Panasonic (СНГ)
29
412 Регулировка баланса черного
Регулировка баланса черного требуется в следующих
случаях:
• Если устройство используется впервые
• Если устройство используется после длительного
перерыва в работе
• Если устройство используется в условиях значи
тельного изменения температуры воздуха
• В случае изменения коэффициента усиления, выб
ранного переключателем усиления
• Если с помощью кнопки USER MAIN, USER1 или
USER2 выбрана настройка суперусиления
• Если изменена настройка ON/OFF коэффициента
контрастности.
1
Установите переключатели как показано на рисунке
ниже.
2
Установите переключатель AUTO W/B BAL в положе
ние ABB, затем отпустите его.
Переключатель возвратится в среднее положение, и
регулировка будет выполнена.
3
В процессе регулировки на экране видоискателя по
является следующее сообщение:
<Примечание>
Во время регулировки апертурная диафрагма объек
тива автоматически будет установлена на CLOSE
(закрыта).
4
Для завершения регулировки требуется несколько
секунд. (После чего появится сообщение, подобное
показанному на рисунке ниже.)
Отрегулированное значение будет автоматически
записано в память.
4
Глава 4 Регулировки и настройки для записи
<Примечания>
• Убедитесь в том, что объектив подключен к
разъему и что апертурная диафрагма объектива
установлена на CLOSE.
• Во время регулировки баланса белого апертур
ная диафрагма автоматически устанавливается
в состояние защиты от света.
• Во время регулировки баланса черного переклю
чение схемы усиления осуществляется автома
тически.
На экране видоискателя может появиться мель
кание или помехи, но это не является признаком
неисправности.
• Если компенсация черного пятна все еще недо
статочная, не смотря на то, что появляется со
общение “ABB OK”, откройте экран меню <BLACK
SHADING> из страницы MAINTENANCE, перемес
тите значок стрелки () к пункту DETECTION, на
жмите кнопку поворотного переключателя JOG, и
продолжайте регулировку черного пятна.
Если удерживать переключатель ABB нажатым в
течение 5 секунд или дольше, регулировка черно
го пятна может быть выполнена автоматически
после операции регулировки баланса черного.
(См. SHD.ABB SW CTL в разделе “755 SW
MODE.”)
• Если еще раз переместить переключатель AUTO
W/B BAL в положение ABB во время автоматичес
кой регулировки баланса черного (ABB ACTIVE),
регулировка будет прервана.
В этом случае будет установлено значение, дей
ствовавшее до начала автоматической регули
ровки.
Память баланса черного
Записанные в память значения сохраняются там даже
после отключения питания устройства.
OUTPUT: CAM
Переключатель AUTO W/B BAL:
Используйте для регулировки баланса черного.
ABB ACTIVE
ABB OK
