(095) 9804205 www.panasonic.ru Panasonic (СНГ)
61
512 Использование источника пита
ния переменного тока

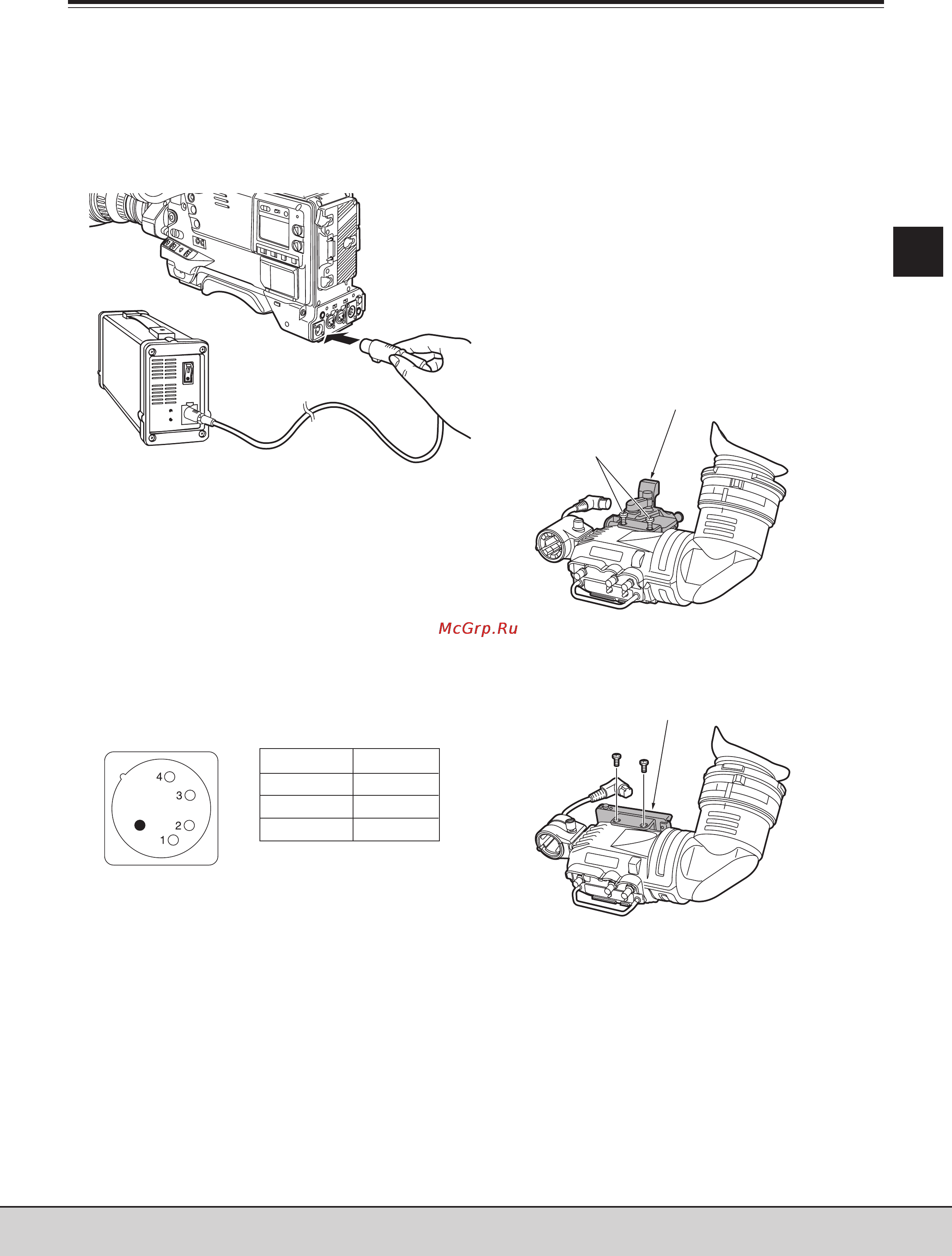

При использовании сетевого адаптера AJB75
производства Panasonic
1
Подключите разъем DC OUT адаптера AJB75 AC в
гнездо DC IN данного устройства.
2
Включите питание сетевого адаптера (ON).
3
Установите переключатель питания данного устрой
ства в положение ON.
Если вы используете другой внешний источник питания,
т.е. не сетевой адаптер AJB75, проверьте сигналы кон
тактов его внешнего входного разъема постоянного
тока и правильно используйте полярности.
В случае ошибочной подачи напряжения +12В на кон
такт заземления GND, может произойти возгорание,
которое может привести к пожару или может представ
лять угрозу для здоровья.
<Примечания>
• Если подключены и батарея и адаптер перемен
ного тока, преимущество будет иметь питание от
адаптера переменного тока. Кроме того, во вре
мя использования адаптера переменного тока
можно устанавливать и снимать батарею.
• При использовании адаптера переменного тока
очень важно сначала включить питание адаптера и
только потом включать питание данного устройства.
Если включить питание в обратной последова
тельности, напряжение на выходе адаптера пе
ременного тока будет возрастать постепенно,
что в результате может привести к неисправнос
ти данного устройства.
52 Установка видоискателя и
регулировка его положения
См. инструкции, которые прилагаются к видоискателю.
Для установки видоискателя необходима направляю
щая (AJVF15 или AJVF20W), но не AJVF15B или AJ
VF20WB.
• Если вы хотите установить направляющую, обрати
тесь к своему поставщику, чтобы приобрести ее как
дополнительную принадлежность.
Направляющая (VFC3995) ................ 1
Крепежный винт (XSB3+8VZ) ............. 2
Как установить направляющие
1
Отверните и снимите два винта наверху AJVF15 или
AJVF20W, и снимите монтажное приспособление.
Оставьте винты закрученными в монтажное приспо
собление.
2
Установите направляющую, зафиксировав ее двумя
винтами, входящими в комплект ее поставки.
Глава 5 Подготовка
5
Направляющая
Монтажное приспособление
Винты
Гнездо
разъема DC IN
Адаптер переменного тока
AJB75 (дополнительная принадлежность)
Входной разъем внешнего сигнала
питания постоянного тока
Контакт № Сигнал
1 Земля
2, 3
4 +12В
