Маршрутизатор ESR-100, ESR-200, ESR-1000, Руководство по эксплуатации 13
2.4.1.2 Задняя панель устройства ESR-1000

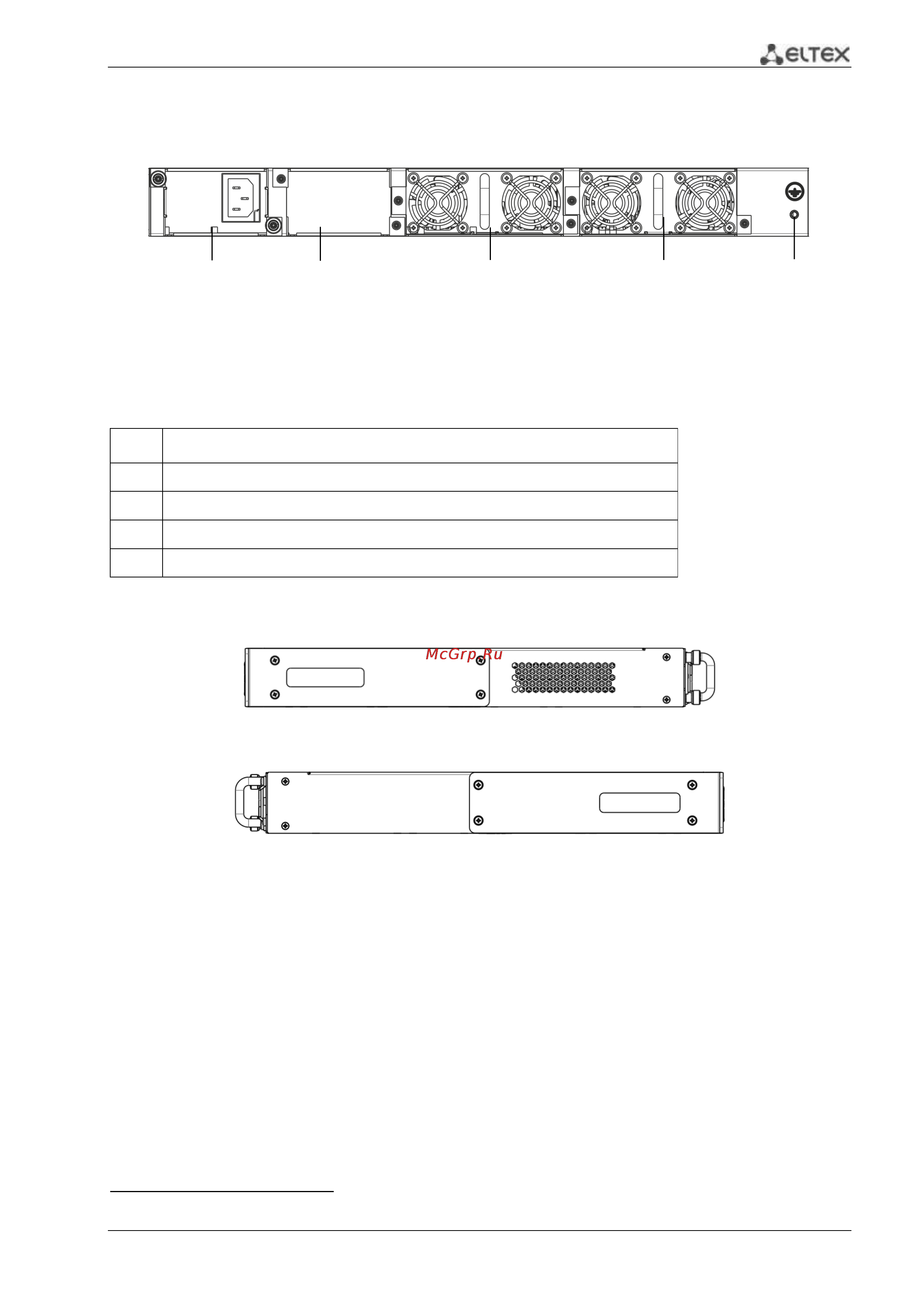

Внешний вид задней панели устройства ESR-1000 приведен на рисунке 2.2
1
.
Рисунок 2.2 – Задняя панель ESR-1000
В таблице 2.10 приведен перечень разъемов, расположенных на задней панели
маршрутизатора.
Таблица 2.10 – Описание разъемов задней панели маршрутизатора
№
Описание
1
Основной источник питания.
2
Место для установки резервного источника питания.
3
Съемные вентиляционные модули с возможностью горячей замены.
4
Клемма для заземления устройства.
2.4.1.3 Боковые панели устройства
Рисунок 2.3 – Правая боковая панель маршрутизатора ESR-1000
Рисунок 2.4– Левая боковая панель маршрутизатора ESR-1000
На боковых панелях устройства расположены вентиляционные решетки, которые служат для
отвода тепла. Не закрывайте вентиляционные отверстия посторонними предметами. Это может
привести к перегреву компонентов устройства и вызвать нарушения в его работе. Рекомендации по
установке устройства расположены в разделе «Установка и подключение».
1
На рисунке показана комплектация маршрутизатора с одним источником питания переменного тока.
1
2
3
3
4
