FRANÇAIS
15
Plage de température du liquide
de –10°C à +130°C:
Température de stockage
de +5°C à +40°C:
CM 40/1300, CM 40/1450, CM 50/1270, CM 50/1420,
CP 40/3800, CP 40/4700, CP 40/5500, CP 40/6200, CP 50/4600,
CP 50/5100, CP 50/5650,
DCM 40/380, DCM 40/460, DCM 40/620, DCM 50/460,
DCM 50/630, DCM 50/880, DCM 65/670, DCM 65/820,
DCM 65/900, DCM 80/630, DCM 80/730, DCM 80/860,
DCM 80/1020, DCM 100/820, DCM 100/1000, DCM 100/1200,
DCM 100/1450
DCP 40/1250, DCP 40/1650, DCP 40/2050, DCP 40/2450,
DCP 50/1550, DCP 50/1900, DCP 50/2450, DCP 50/3000,
DCP 50/3650, DCP 65/2300, DCP 65/2650, DCP 65/3250,
DCP 65/3700, DCP 80/2530, DCP 80/3050, DCP 80/3650,
DCP 80/4100, DCP 100/3300, DCP 100/3750, DCP 100/2450
DCP 100/2750, DCP 100/2800, DCP 100/2900
Température ambiante maximum:
+40°C
Humidité relative de l’air:
95% maximum
Degré de protection moteur:
voir plaquette sur l’emballage
Classe de protection:
F
Puissance absorbée:
voir plaquette données électriques
5. GESTION
5.1
Stockage
Toutes les pompes doivent être stockées dans un endroit couvert, sec et avec une humidité de l’air constante
si possible, sans vibrations et non poussiéreux.
Elles sont fournies dans leur emballage d’origine dans lequel elles doivent rester jusqu’au moment de
l’installation. En cas contraire, veiller à boucher soigneusement les orifices d’aspiration et de refoulement.
5.2
Transport
Eviter de soumettre les pompes à des chocs inutiles.

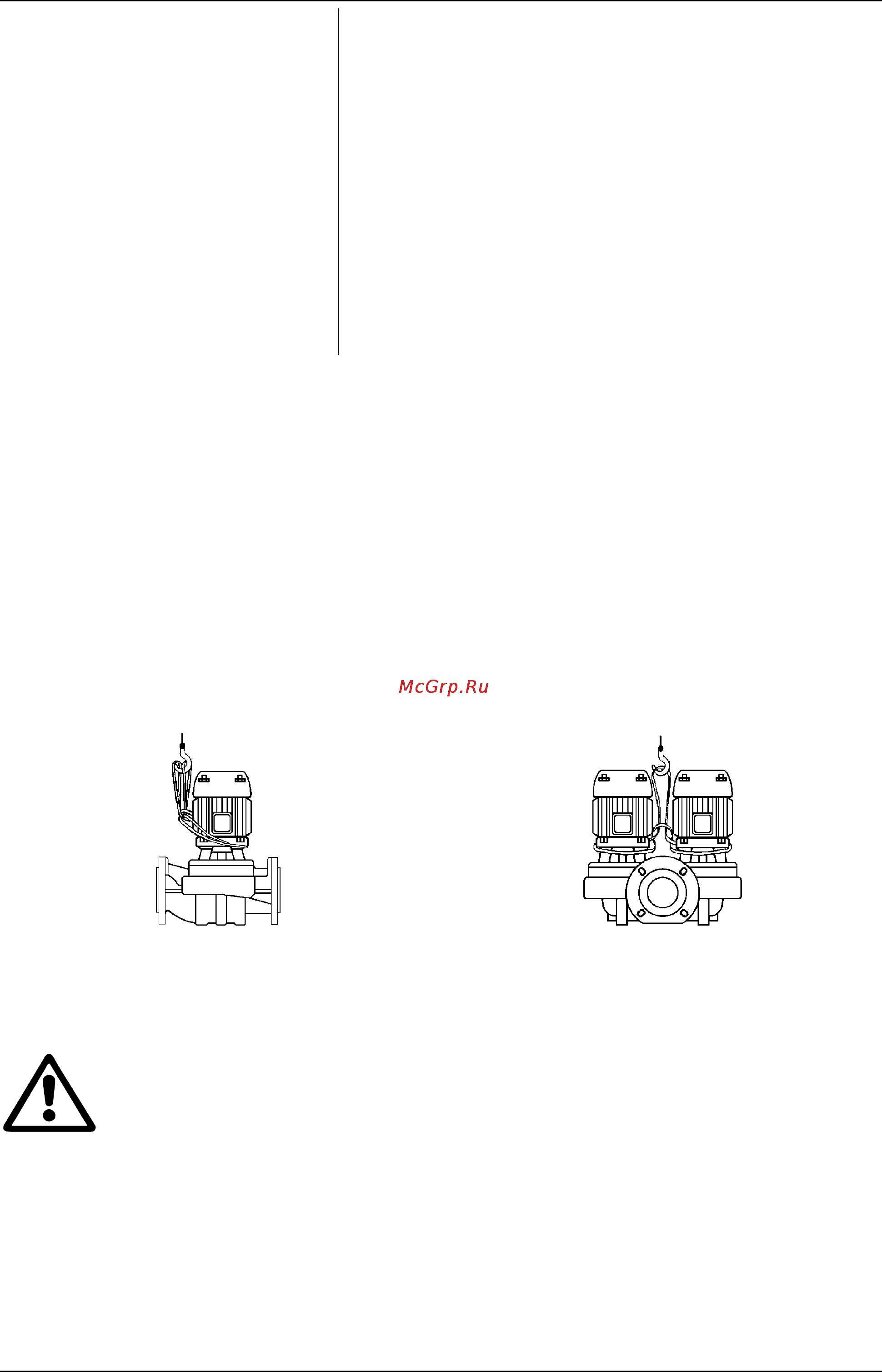

Les figures ci-dessous indiquent le mode d’élingage pour les pompes en exécution simple (KLM – KLP –
CM – CP) Fig. 1 et en exécution double (DKLM – DKLP – DCM – DCP) Fig. 2, pour le levage en phase
d’installation, après le déballage.
(Fig. 1)
(Fig. 2)
5.3
Poids
L’étiquette adhésive située sur l’emballage indique le poids total de l’électropompe.
6. AVERTISSEMENTS
6.1
Personnel spécialisé
Il est conseillé de confier l’installation à du personnel spécialisé et qualifié, possédant les
caractéristiques requises par les normes spécifiques en la matière.
Par personnel qualifié, on désigne les personnes qui de par leur formation, leur expérience, leur
instruction et leur connaissance des normes, des prescriptions, des mesures de prévention des
accidents et des conditions de service, ont été autorisées par le responsable de la sécurité de
l’installation à effectuer n’importe quelle activité nécessaire et durant celle-ci sont en mesure de
connaître et d’éviter tout risque (Définition pour le personnel technique IEC 364).
L’appareil n’est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités
physiques, sensorielles ou mentales sont réduites, ou manquant d’expérience ou de connaissance, à
moins qu’elles aient pu bénéficier, à travers l’intervention d’une personne responsable de leur
sécurité, d’une surveillance ou d’instructions concernant l’utilisation de l’appareil. Il faut surveiller
les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. (EN 60335-1 : 02)
