FRANÇAIS
16
6.2
Sécurité
L’utilisation est autorisée seulement si l’installation électrique possède les caractéristiques de sécurité
requises par les Normes en vigueur dans le pays d’installation du produit (pour l’Italie CEI 64/2).
6.3
Contrôle rotation arbre moteur
Avant d’installer la pompe s’assurer que les parties en mouvement tournent librement. Dans ce but procéder de la
façon suivante selon la pompe en examen :
ALM – ALP – KL – DKL – CP : enlever la protection du ventilateur de son logement sur le couvercle arrière du
moteur. Agir en enfilant un tournevis dans la fente prévue à cet effet sur l’arbre moteur côté ventilation. En cas de
blocage, tourner le tournevis en le frappant légèrement avec un marteau (Fig. A).
CM: enlever la protection du ventilateur de son logement sur le couvercle arrière du moteur en dévissant les
écrous borgnes. En agissant manuellement sur le ventilateur, faire faire quelques tours à l’arbre rotor. Si celui-ci
ne tourne pas, procéder au démontage du corps pompe en desserrant les vis pour vérifier la présence d’éventuels
corps étrangers à l’intérieur. Procéder dans le sens inverse aux opérations décrites pour le montage.
Ne pas forcer sur le ventilateur avec des pinces ou d’autres outils
pour tenter de débloquer la pompe car cela provoquerait sa
déformation ou sa rupture.
6.4
Nouvelles installations
Avant de faire fonctionner de nouvelles installations, laver soigneusement les soupapes, les tuyauteries, les
réservoirs et les raccords. Souvent, des résidus de soudure, des écailles d’oxyde ou d’autres impuretés se
détachent seulement après un certain temps. Pour éviter qu’elles pénètrent dans la pompe, elles doivent être
bloquées par des crépines spécifiques. La surface libre de la crépine doit avoir une section au moins 3 fois plus
grande que celle du tuyau sur lequel la crépine est montée, de manière à ne pas créer de pertes de charge
excessives. Il est conseillé d’employer des crépines EN TRONC DE CONE construites avec des matériaux
résistant à la corrosion (VOIR DIN 4181) :

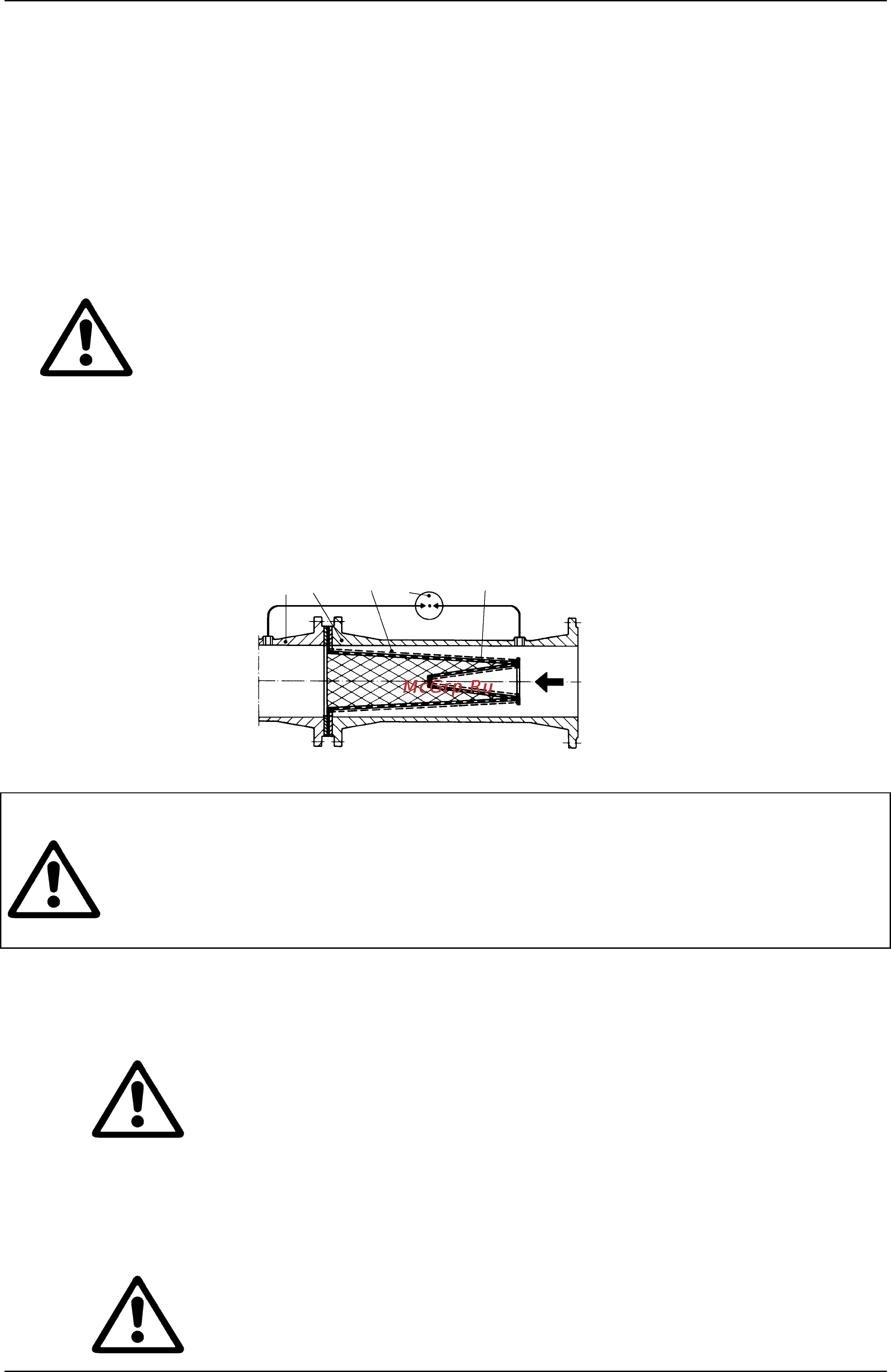

(Crépine pour tuyauterie
aspirante)
1) Corps de la crépine
2) Crépine à mailles serrées
3) Manomètre différentiel
4) Tôle perforé
5) Orifice d’aspiration de la
pompe
6.5
Responsabilités
Le constructeur ne répond pas du bon fonctionnement des électropompes ou d’éventuels
dommages provoqués par les pompes si celles-ci sont manipulées, modifiées et/ou utilisées
hors des limites de travail conseillées ou sans respecter les autres dispositions contenues dans
ce manuel. Il décline en outre toute responsabilité pour les éventuelles inexactitudes contenues
dans ce manuel d’instructions si elles sont dues à des erreurs d’impression ou de
transcription. Il se réserve le droit d’apporter aux produits les modifications qu’il estimera
nécessaires ou utiles, sans en compromettre les caractéristiques essentielles.
6.6
Protections
6.6.1
Parties en mouvement
Conformément aux normes de prévention des accidents, toutes les parties en mouvement (ventilateurs,
etc.) doivent être soigneusement protégées avec des protections spécifiques avant de faire fonctionner
la pompe.
Durant le fonctionnement de la pompe éviter de s’approcher des parties en mouvement
(arbre, ventilateur etc.) et dans tous les cas, si cela se révélait nécessaire, le faire
seulement avec des vêtements appropriés et conformes aux réglementations en vigueur de
façon à éviter qu’ils ne se prennent dans les organes en mouvement.
6.6.2 Niveau de bruit
Les niveaux de bruit des pompes avec moteur standard sont indiqués dans le tableau 6.6.2 page 99. Nous
soulignons que dans les cas où le niveau de bruit LpA dépasse les 85Db(A) dans les lieux d’installation il
faudra utiliser des PROTECTIONS ACOUSTIQUES adéquates comme le prévoient les normes en vigueur
en la matière.
6.6.3
Parties chaudes ou froides
Le fluide contenu dans l’installation, en plus d’être à haute température
et sous pression, peut également se trouver sous forme de vapeur !
DANGER DE BRÛLURES!
1 2 345
