ESPAÑOL
44
6.2
Seguridad
El uso está permitido sólo si la instalación eléctrica cuenta con protecciones de seguridad conforme a las
Normativas en vigor en el país donde se instale el aparato (para Italia CEI 64/2).
6.3
Control de la rotación del eje motor
Antes de proceder a instalar la bomba, comprobar que las partes en movimiento giren libremente. A tal fin realizar
lo siguiente, según la bomba en examen:
ALM – ALP – KL – DKL – CP: quitar el cubreventilador del alojamiento de la tapa posterior del motor . Usar
un destornillador en la ranura prevista en el árbol motor, en el lado de la ventilación. En el caso de bloqueo, girar
el destornillador golpeándolo ligeramente con el martillo (fig. A).
CM: quitar el cubreventilador del alojamiento de la tapa posterior del motor , desenroscado las tuercas ciegas.
Manualmente con el ventilador, hacer que el árbol motor gire varias veces. Si no fuera posible, desmontar el
cuerpo de la bomba, aflojando los tornillos a fin de comprobar si hay algún cuerpo extraño dentro de ésta. Para
montarla otra vez, hacer las mismas operaciones, pero al revés.
No esforzar el ventilador con pinzas u otras herramientas al tratar
de desbloquear la bomba, ya que se podría deformar o estropear.
6.4
Nuevas instalaciones
Antes de poner en marcha instalaciones nuevas, hay que limpiar con cuidado las válvulas, tuberías, depósitos y
uniones. A menudo las virutas de soldadura, trozos de óxidaciones u otras impurezas se desprenden sólo tras un
cierto periodo de tiempo. Para que no entren en la bomba hay que utilizar filtros aptos a retenerlos. La superficie
del filtro debe tener una sección de al menos 3 veces más grande que la de la tubería donde está montado el filtro,
a fin de no provocar pérdidas de carga excesivas. Es conveniente utilizar filtros TRONCO CONICOS fabricados
con material resistente a la corrosión (VER DIN 4181):

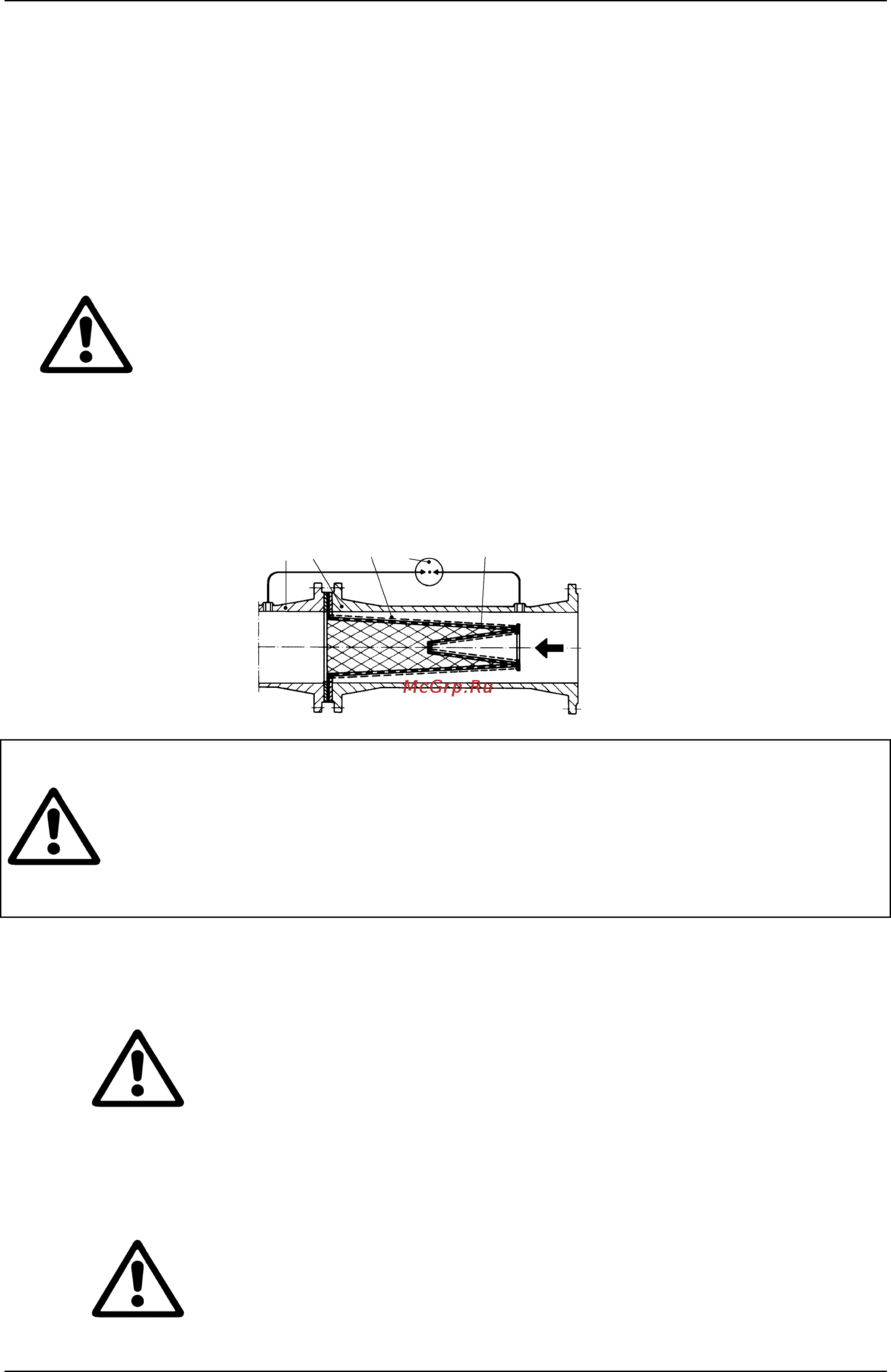

(Filtro para la tubería de
aspiración)
1) Cuerpo del filtro
2) Filtro de mallas estrechas
3) Manómetro diferencial
4) Chapa perforada
5) Boca de aspiración de la bomba
6.5
Responsabilidad
El fabricante declina toda responsabilidad por el mal funcionamiento de las bombas o por los
daños debidos a las mismas, en el caso de que dichos aparatos sean manipulados
indebidamente, modificados y/o destinados a empleos no considerados ni aconsejados o en
contraste con otras disposiciones citadas en el presente manual.
Declina asimismo toda responsabilidad por los posibles datos inexactos que aparezcan en este
manual de instrucciones, debidos a errores de imprenta o de transcripción. Se reserva el
derecho de aportar a los aparatos las modificaciones que considere necesarias o útiles sin
perjudicar con ello las características esenciales.
6.6
Protecciones
6.6.1
Partes en movimiento
En conformidad a las normas anti-accidentes, todas las partes en movimiento (ventiladores, juntas etc.)
dene estar bien protegidas con elementos adecuados (cubreventilador o cubrejuntas), antes de poner en
marcha la bomba.
Hay que evitar, durante el funcionamiento de la bomba, acercarse a las partes en
movimiento (eje del ventilador etc.) y, de todas formas, de ser necesario, se utilizará
indumentaria adecuada y que cumpla las normas de la ley a fin de evitar que se enganche.
6.6.2
Ruidosidad
Los niveles de ruidosidad de las bombas con motor suministrado en serie, figuran en la tabla 6.6.2 en la
pág. 99. Se informa que en aquellos casos en que los niveles de ruidosidad LpA sobrepasen los
85Db(A) en los lugares donde si instalan, será necesario utilizar PROTECCIONES ACUSTICAS
aptas, según lo previsto por las normas vigentes en materia.
6.6.3
Partes calientes o frías
¡El fluido que la instalación contiene, puede alcanzar temperaturas y presiones altas,
así como puede transformarse en vapor.! PELIGRO DE QUEMADURAS!”
Puede ser peligroso incluso sólo tocar la bomba o partes de la instalación.
En los casos en que puedan ser peligrosas tanto las partes calientes como las frías, habrá
que protegerlas adec uadamente para evitar su contacto.
1 2 345
