LIETUVIŠKAI
80
6.3
Variklios ašies sukimosi kryptis
Prieš įrengiant siurblį įsitikinkite, kad besisukančios dalys sukasi laisvai. Atlikite sekančius veiksmus:
ALM – ALP – KL – DKL – CP: nuimkite ventiliatoriaus dangtį nuo variklio galinės pusės. Įterpkite
atsuktuvą į griovelį ant variklio veleno ventiliatoriaus pusėje. Jei pastebimas blokavimas, švelniau
suduokite į atsuktuvą plaktuku (Fig. A).
CM: nuimkite ventilaitoriaus dangtį nuo variklio galinės pusės , atleisdami veržles. Pajudinkite
ventiliatorių ranka, prasukant veleną kelis kartus. Jei tai neįmanoma, išmontuokite siurblio korpusą,
atleisdami varžtus, kad patikrinti ar nėra ten pašalinių dalelių. Surinkite siurblį priešinga tvarka.
Draudžiama ventiliatorių sukinėti replėmis ar kitais įrankiais. Galite
deformuoti ir sulaužyti siurblį.
6.4
New systems
Prieš paleidžiant sistemą, vožtuvai, vamzdžiai, rezervuarai ir sujungimai turi būti išvalyti. Įvairios
nuosėdos, nešvarumai, oksidacijos ir suvirinimo atliekos iškrenta po kurio tai laiko. Jų valymui reikia
naudoti filtrus. Norint išvengti didelių slėgio nuostolių, filtro pralaidumo paviršius turi būti kelis kartus
didesnis už vamzdžio skerspjūvį.

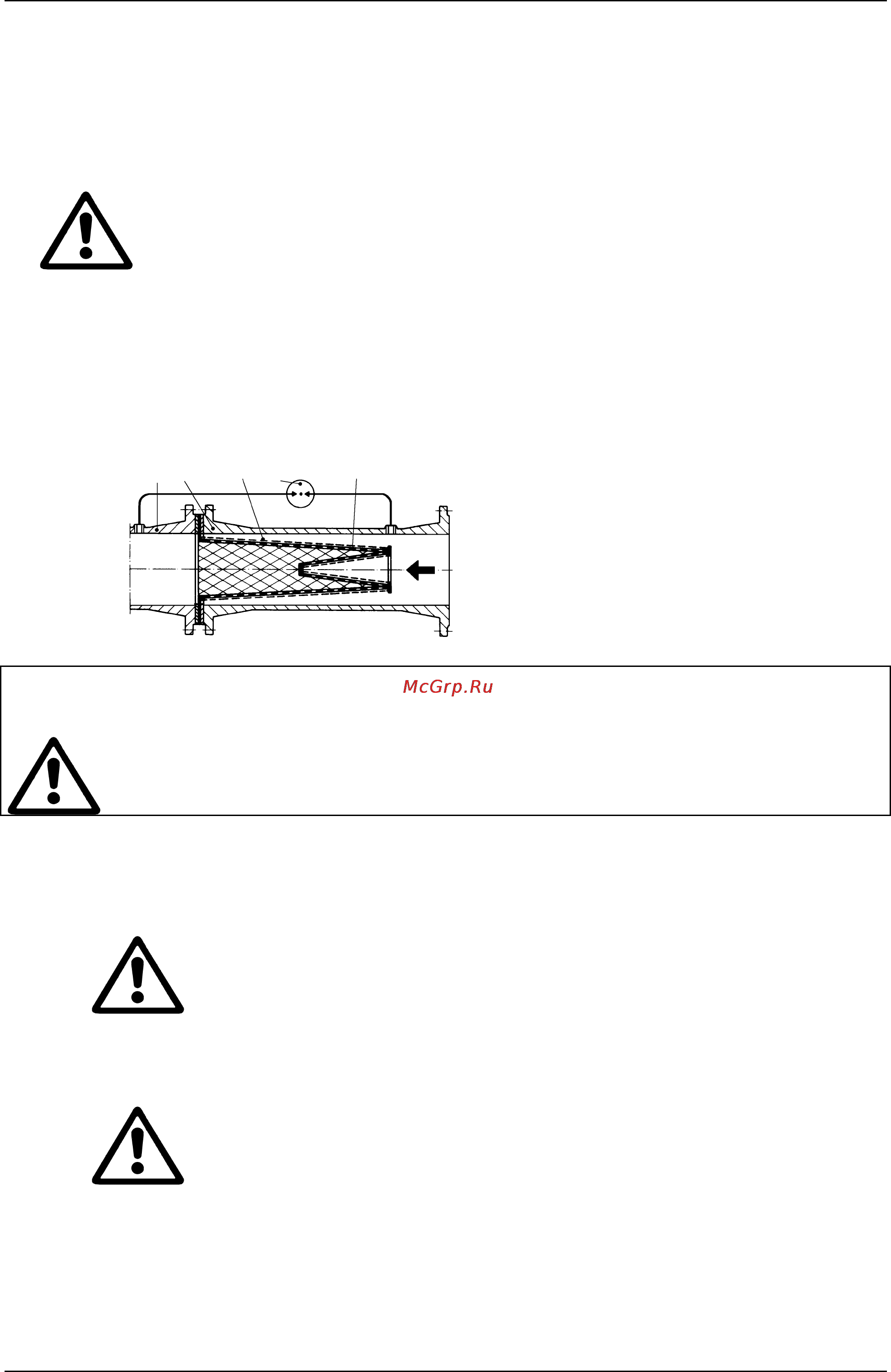

Gamintojas rekomenduoja naudoti NUPJAUTINĮ KONUSINĮ filtrą, kuris pagamintas iš korozijai atsparios
medžiagos (DIN 4181):
(Filtras, sumontuotas ant padavimo vamzdžio)
1) Filtro korpusas
2) Tinklinis filtras
3) Diferencinis manometras
4) Perforuotas lakštas
5) Siurblio pritekėjimo anga
6.5
Atsakomybė
Gamintojas neužtikrina tvarkingo siurblio darbo, jei jis buvo sugadintas, modifikuotas,
arba dirba ne pagal rekomenduotus parametrus arba ne pagal tuos parametrus, kurie
nurodyti instrukcijoje.
Gamintojas neprisiima atsakomybes už instrukcijoje atsiradusias spaudos ar kopijavimo
klaidas. Gamintojas taip pat pasilieka teisę atlikti reikiamus gaminio pakeitimus,
nepakeisdamas pagrindinių gaminio charakteristikų.
6.6
Apsaugos
6.6.1
Judančios dalys
Pagal darbų saugos taisykles visos judančios dalys (ventiliatoriai, movos, ir t.t.), prieš
eksploatuojant siurblį, turi būti kruopščiai apsaugoti tam skirtomis priemonėmis (ventiliatorių,
movų dangteliais).
Eksploatuojant siurblį, nebūkite arti judančių dalių (veleno, ventiliatoriaus), nebent
tai būtų būtina. Dėvėkite tik tinkamus drabužius reikalaujamus įstatymo, tam, kad
išvengti drabužių pagavimo
6.6.2
Triukšmo lygis
Triukšmo lygis siurbliuose su standartiniais varikliais yra parodytas lentelėje 6.6.2. Tuo atveju, kai
LpA triukšmo lygis viršija 85dB(A), reikalinga atitinkama klausos apsauga.
6.6.3
Karšti ir šalti paviršiai
Esant karštai temperatūrai ir dideliam slėgiui skystis sistemoje taip pat
gali būti ir garų pavidalo
!
NUDEGIMŲ PAVOJUS.
Gali būti pavojinga netgi paliesti siurblį ar sistemos dalis.
Jeigu karštos ir šaltos dalys yra pavojaus šaltinis, jos turi būti gerai
apsaugotos nuo kontakto.
7.
ĮRENGIMAS
7.1
Norint išvengti nuosėdų, rekomenduojama įrengti žemiausioje sistemos vietoje. Siurblį montuokite
tada, kai visi suvirinimo darbai atlikti ir patikrinti, o sistema švari.
1 2 3
4
5
