NEDERLANDS
36
Temperatuurbereik van de vloeistof
van –10°C tot +130°C:
Opslagtemperatuur
van +5°C tot +40°C:
CM 40/1300, CM 40/1450, CM 50/1270, CM 50/1420,
CP 40/3800, CP 40/4700, CP 40/5500, CP 40/6200, CP 50/4600,
CP 50/5100, CP 50/5650,
DCM 40/380, DCM 40/460, DCM 40/620, DCM 50/460,
DCM 50/630, DCM 50/880, DCM 65/670, DCM 65/820,
DCM 65/900, DCM 80/630, DCM 80/730, DCM 80/860,
DCM 80/1020, DCM 100/820, DCM 100/1000, DCM 100/1200,
DCM 100/1450
DCP 40/1250, DCP 40/1650, DCP 40/2050, DCP 40/2450,
DCP 50/1550, DCP 50/1900, DCP 50/2450, DCP 50/3000,
DCP 50/3650, DCP 65/2300, DCP 65/2650, DCP 65/3250,
DCP 65/3700, DCP 80/2530, DCP 80/3050, DCP 80/3650,
DCP 80/4100, DCP 100/3300, DCP 100/3750, DCP 100/2450
DCP 100/2750, DCP 100/2800, DCP 100/2900
Maximale omgevingstemperatuur:
+40°C
Relatieve vochtigheid van de lucht:
max 95%
Beschermingsklasse van de motor:
zie naamplaatje op verpakking
Beschermingsklasse:
F
Opgenomen vermogen:
zie plaatje met elektrische gegevens
5. BEHEER
5.1
Opslag
Alle pompen moeten op een overdekte, droge plaats met een liefst constante luchtvochtigheid, trilling- en stofvrij,
opgeslagen worden. Zij worden in hun oorspronkelijke verpakking geleverd, waar ze in moeten blijven tot het
moment van installatie. Als dit niet zo zou zijn, ervoor zorgen de aan- en afvoeropeningen zorgvuldig af te sluiten.
5.2
Transport

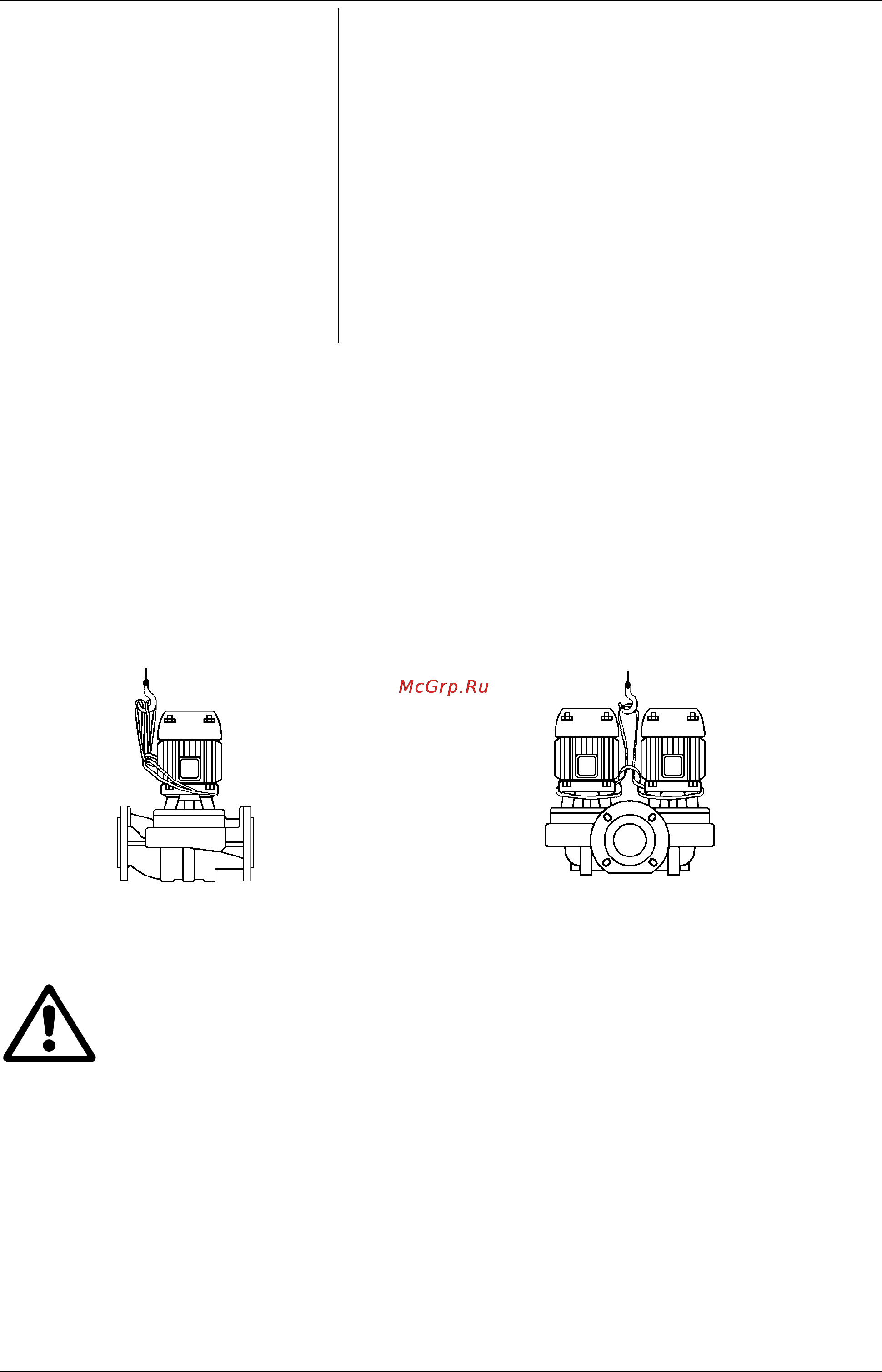

Vermijd onnodige schokken of stoten. Onderstaande afbeeldingen laten zien hoe de enkele elektropompen (KLM –
KLP – CM –CP – Afb. 1 respectievelijk de dubbele pompen (DKLM – DKLP – DCM – DCP) – Afb. 2 – tijdens de
installatie opgetild moeten worden nadat ze uit de verpakking gehaald zijn
(Afb. 1)
(Afb. 2)
5.3
Gewicht
De sticker op de verpakking geeft het totaalgewicht van de electropomp aan.
6. WAARSCHUWINGEN
6.1
Gespecialiseerd personeel
Het is aan te raden, dat de installatie door bevoegd, gekwalificeerd personeel
uitgevoerd wordt, dat over de door de specifieke, betreffende normen verlangde
vereisten beschikt.
Onder gekwalificeerd personeel verstaat men de personen, die door hun scholing, ervaring en
opleiding alsook hun kennis van de betreffende normen, voorschriften, maatregelen ter voorkoming
van ongelukken en over de arbeidsomstandigheden door de veiligheidsverantwoordelijke van de
installatie geautoriseerd zijn iedere noodzakelijke handeling uit te voeren en daarbij in staat zijn
ieder gevaar te onderkennen en te vermijden. (IEC 364 Definitie voor het technische personeel.) Het
apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met beperkte
lichamelijke, sensoriële of mentale vermogens, of die onvoldoende ervaring of kennis ervan
hebben, tenzij zij bij het gebruik van het apparaat onder toezicht staan van of geïnstrueerd worden
door iemand die verantwoordelijk is voor hun veiligheid. Kinderen moeten in het oog gehouden
worden om erop toe te zien dat ze niet met het apparaat spelen. (EN 60335-1: 02)
6.2
Veiligheid
Het gebruik is alleen toegestaan, als de electrische installatie gekenmerkt wordt door veiligheidsmaatregelen
volgens de in het land van installatie van het product geldende Normen (voor België/Nederland [CEI 64/2]).
