РУССКИЙ
57
Температурный диапазон жидкости
от –10°C до +130°C:
Температура складирования
от +5°C до +40°C:
CM 40/1300, CM 40/1450, CM 50/1270, CM 50/1420,
CP 40/3800, CP 40/4700, CP 40/5500, CP 40/6200, CP 50/4600,
CP 50/5100, CP 50/5650,
DCM 40/380, DCM 40/460, DCM 40/620, DCM 50/460,
DCM 50/630, DCM 50/880, DCM 65/670, DCM 65/820,
DCM 65/900, DCM 80/630, DCM 80/730, DCM 80/860,
DCM 80/1020, DCM 100/820, DCM 100/1000, DCM 100/1200,
DCM 100/1450
DCP 40/1250, DCP 40/1650, DCP 40/2050, DCP 40/2450,
DCP 50/1550, DCP 50/1900, DCP 50/2450, DCP 50/3000,
DCP 50/3650, DCP 65/2300, DCP 65/2650, DCP 65/3250,
DCP 65/3700, DCP 80/2530, DCP 80/3050, DCP 80/3650,
DCP 80/4100, DCP 100/3300, DCP 100/3750, DCP 100/2450,
DCP 100/2750, DCP 100/2800, DCP 100/2900
Максимальная температура помещения:
+40°C
Относительная влажность воздуха:
макс. 95%
Класс предохранения двигателя:
смотреть наклейку на упаковке
Класс термоустойчивости:
F
Поглощаемая мощность:
смотреть табличку с электрическими данными
5. УПРАВЛЕНИЕ
5.1
Складирование
Все насосы должны складироваться в крытом, сухом помещении, по возможности с постоянной
влажностью воздуха, без вибраций и пыли.
Насосы поставляются в их заводской оригинальной упаковке, в которой они должны оставаться вплоть до
момента их монтажа. В случае отсутствия упаковки тщательно закрыть отверстия всасывания и подачи.
5.2
Перевозка
Предохранить насосы от лишних ударов и толчков.

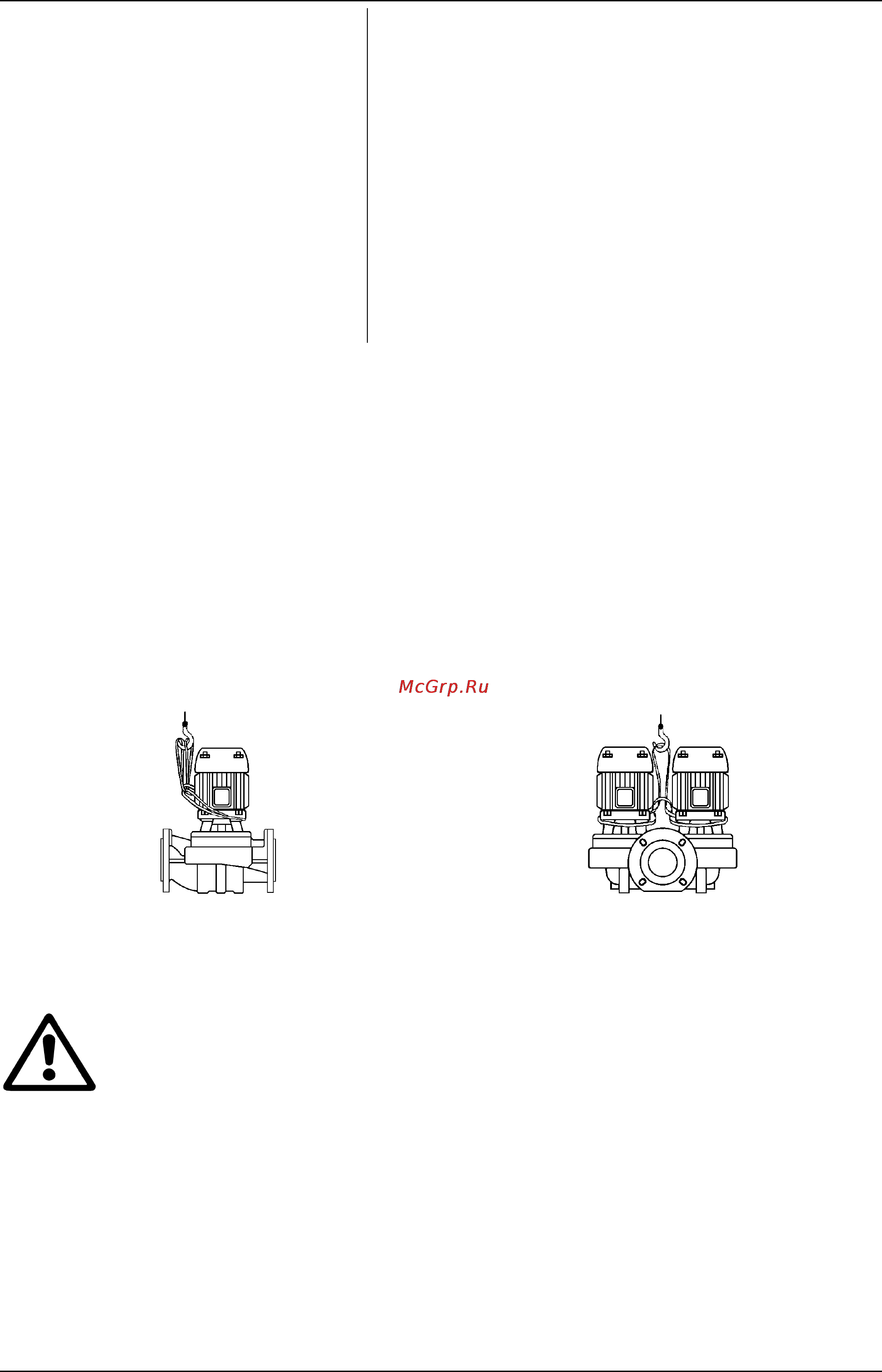

На приведенных ниже рисунках показан порядок подъема соответственно электронасосов в отдельном
исполнении (KLM - KLP - CM - CP) - Рис. 1 – и спаренных электронасосов (DKLM – DKLP – DCM - DCP)
Рис. 2 – в процессе монтажа после снятия их упаковки.
(Рис. 1)
(Рис. 2)
5.3
Вес
Общий вес электронасоса указывается на табличке, наклеенной на упаковке.
6. ПРЕДУПРЕЖДЕНИЯ
6.1
Квалифицированный технический персонал
Рекомендуется поручить выполнение монтажа квалифицированному и компетентному
персоналу, обладающему техническими навыками в соответствии с действующими
специфическими нормативами в данной области.
Под квалифицированным персоналом подразумеваются лица, которые согласно их
образованию, опыту и обучению, а также благодаря знаниям соответствующих нормативов,
правил и директив в области предотвращения несчастных случаев и условий эксплуатации
были уполномочены
ответственным за безопасность на предприятии выполнять любую
деятельность, в процессе осуществления которой они могут распознавать и избежать любой
опасности. (Определение квалифицированного технического персонала IEC 364).
Агрегат не предназначен для использования лицами (включая детей) с физическими,
сенсорными или умственными ограничениями, или же не имеющими опыта или знания
обращения с агрегатом, если это использование
не осуществляется под контролем лиц,
ответственных за их безопасность, или после обучения использованию агрегата. Следите,
чтобы дети не играли с агрегатом. (EN 60335-1: 02)
