TÜRKÇE
65
Sıvı sıcaklık aralığı
-10°C ile +130°C arasında:
Depolama sıcaklığı
+5°C’den +40°C’ye kadar:
CM 40/1300, CM 40/1450, CM 50/1270, CM 50/1420,
CP 40/3800, CP 40/4700, CP 40/5500, CP 40/6200, CP 50/4600,
CP 50/5100, CP 50/5650,
DCM 40/380, DCM 40/460, DCM 40/620, DCM 50/460,
DCM 50/630, DCM 50/880, DCM 65/670, DCM 65/820,
DCM 65/900, DCM 80/630, DCM 80/730, DCM 80/860,
DCM 80/1020, DCM 100/820, DCM 100/1000, DCM 100/1200,
DCM 100/1450
DCP 40/1250, DCP 40/1650, DCP 40/2050, DCP 40/2450,
DCP 50/1550, DCP 50/1900, DCP 50/2450, DCP 50/3000,
DCP 50/3650, DCP 65/2300, DCP 65/2650, DCP 65/3250,
DCP 65/3700, DCP 80/2530, DCP 80/3050, DCP 80/3650,
DCP 80/4100, DCP 100/3300, DCP 100/3750, DCP 100/2450,
DCP 100/2750, DCP 100/2800, DCP 100/2900
Maks. Çevre sıcaklığı:
+40°C
Bağıl nem:
%95 maks.
Motor koruma derecesi:
için ambalajda bulunan yapışkan etikete bakınız
Koruma sınıfı:
F
Çekilen güç:
elektrik sistemine ait etikete bakınız
5. KULLANIM ŞEKLİ
5.1
Saklama koşulları
Tüm pompaları, kapalı, kuru ve mümkün olduğu kadar sabit nemlilik yüzdesi olan, titreşimlere uğramayan,
tozu bulunmayan bir yerde saklayınız. Tüm pompalar orijinal ambalajında satılır. Pompayı montajı yapılana
kadar ambalajında bırakınız. Aksi takdirde emme ve basma ağızlarını itina ile kapatınız.
5.2
Taşıma
Ürünlerin itina ile taşınmasına dikkat ediniz.

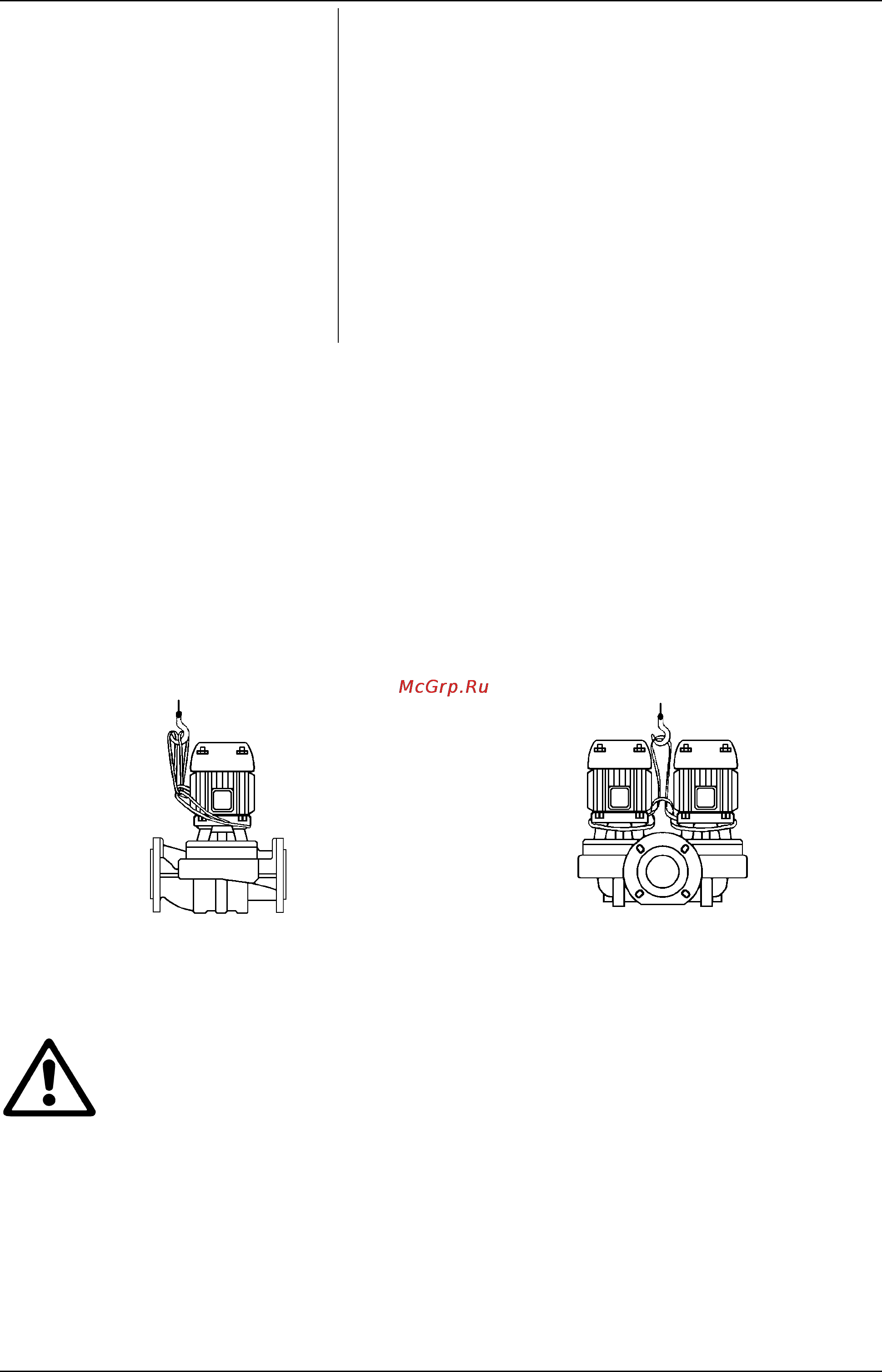

Aşağıdaki şekillerde tek etkili (KLM – KLP – CM – CP – Şekil 1) ve ikiz (DKLM – DKLP – DCM – DCP
Şekil 2) pompaların ambalajdan çıkarıldıktan sonra montaj safhasında yukarı kaldırıldığı biçim
gösterilmektedir.
(Şekil 1)
(Şekil 2)
5.3
Ağırlık
Ambalajda bulunan yapışkan etiketde elektrik pompasının toplam ağırlığı yazılmıştır.
6. UYARILAR
6.1
Uzman personel
Pompanın takılmasının, yürürlükteki özel normlara uygun teknik bilgilere sahip olan, vasıflı
uzman personel tarafından yaptırılması tavsiye edilir.
Vasıflı personel olarak; formasyon, tecrübe ve eğitimlerinden, kazalardan korunma ve çalışma
şartları ile ilgili normlar, yönerge ve tedbirleri bildiklerinden dolayı tesisat güvenliğinden sorumlu
teknisyen tarafından yapılması gereken herhangi işlem yapmaya izin verilen, bu işlemlerde herhangi
tehlike önleyebilen kişiler adlandırılır. (Teknik personel tanımı IEC 364)
Aparat, yanlarında güvenliklerinden sorumlu bir kişi aracılığı ile denetim altında tutulmadıkları
veya aparatın kullanımıyla ilgili talimatlar aracılığı ile bilgilendirilmemiş oldukları takdirde fiziksel,
duyusal ve zihinsel yeteneklerinde eksiklik bulunan veya bilgisiz ya da deneyimsiz olan ki
şiler
(çocuklar dahil) tarafından kullanılmak için tasarlanmamıştır. Çocukların aparat ile
oynamadıklarından emin olmak için denetim altında tutulmaları gerekir. (EN 60335-1: 02)
6.2
Güvenlik yönergeleri
Pompanın kullanılmasına sadece elektrik tesisatının, ürünün takılması gereken ülkede geçerli normlardan
öngörülen güvenlik önlemlerine uygun özelliklere sahip olduğu takdirde izin verilir.
