Беларус 923.5 [10/183] Описание и работа трактора
![Беларус 923.5 [10/183] Описание и работа трактора](/views2/1156224/page10/bga.png)
923.5-0000010 РЭ
10
1 Описание и работа трактора
1.1 Назначение трактора
Трактор «БЕЛАРУС-923.5» предназначен для выполнения различных сельско-
хозяйственных работ с навесными, полунавесными, прицепными и полуприцепными
машинами и орудиями, погрузочно-разгрузочных и транспортных работ.
Трактор «БЕЛАРУС-923.5» представляет собой колесный трактор общего на-
значения тягового класса 1.4 с колесной формулой 4х4.
Внешний вид трактора «БЕЛАРУС-923.5» представлен на рисунке 1.1.1.

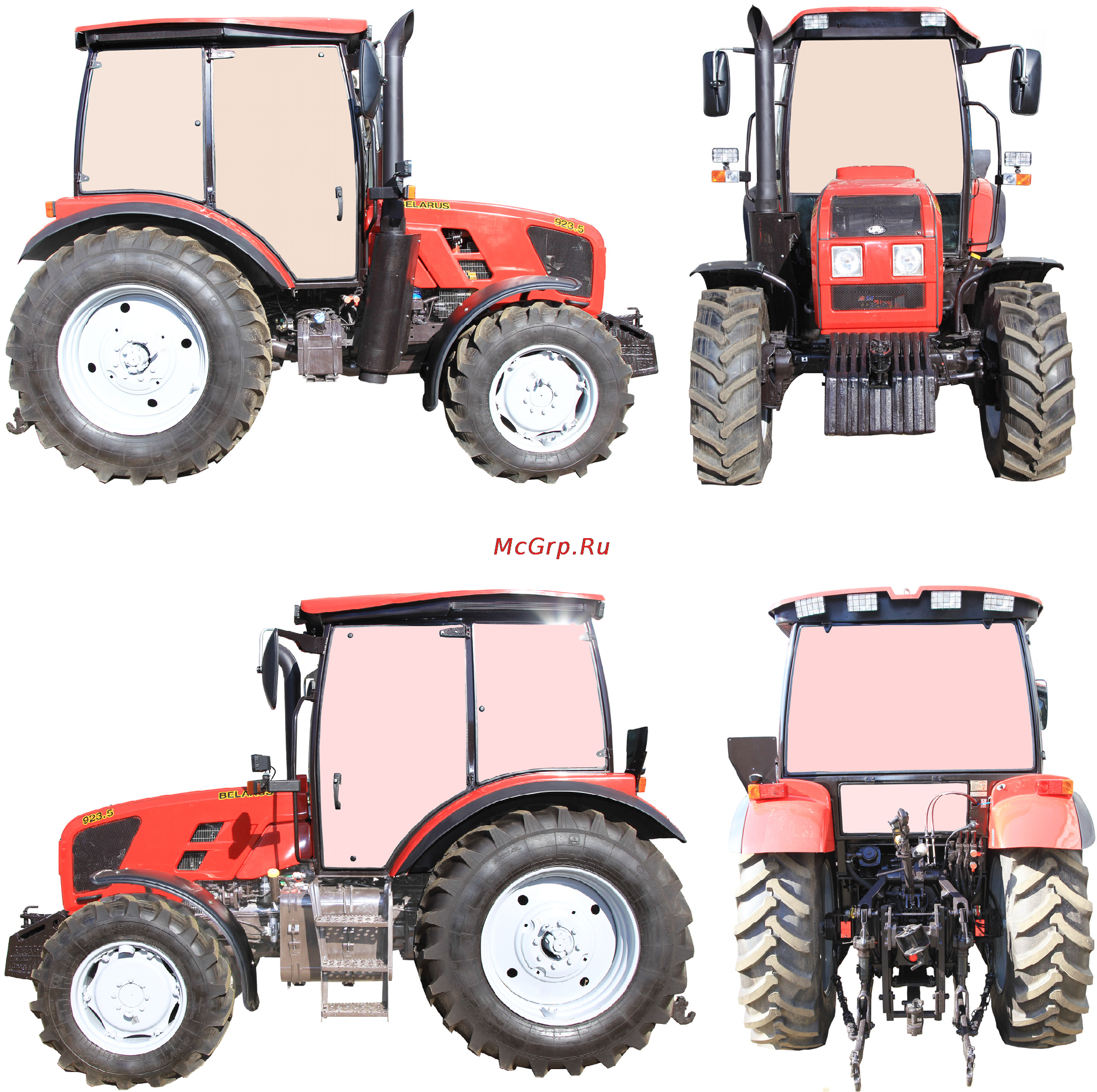

Рисунок 1.1.1 – Трактор «БЕЛАРУС-923.5» в базовой комплектации
