4.3.3.3 Верхняя тяга

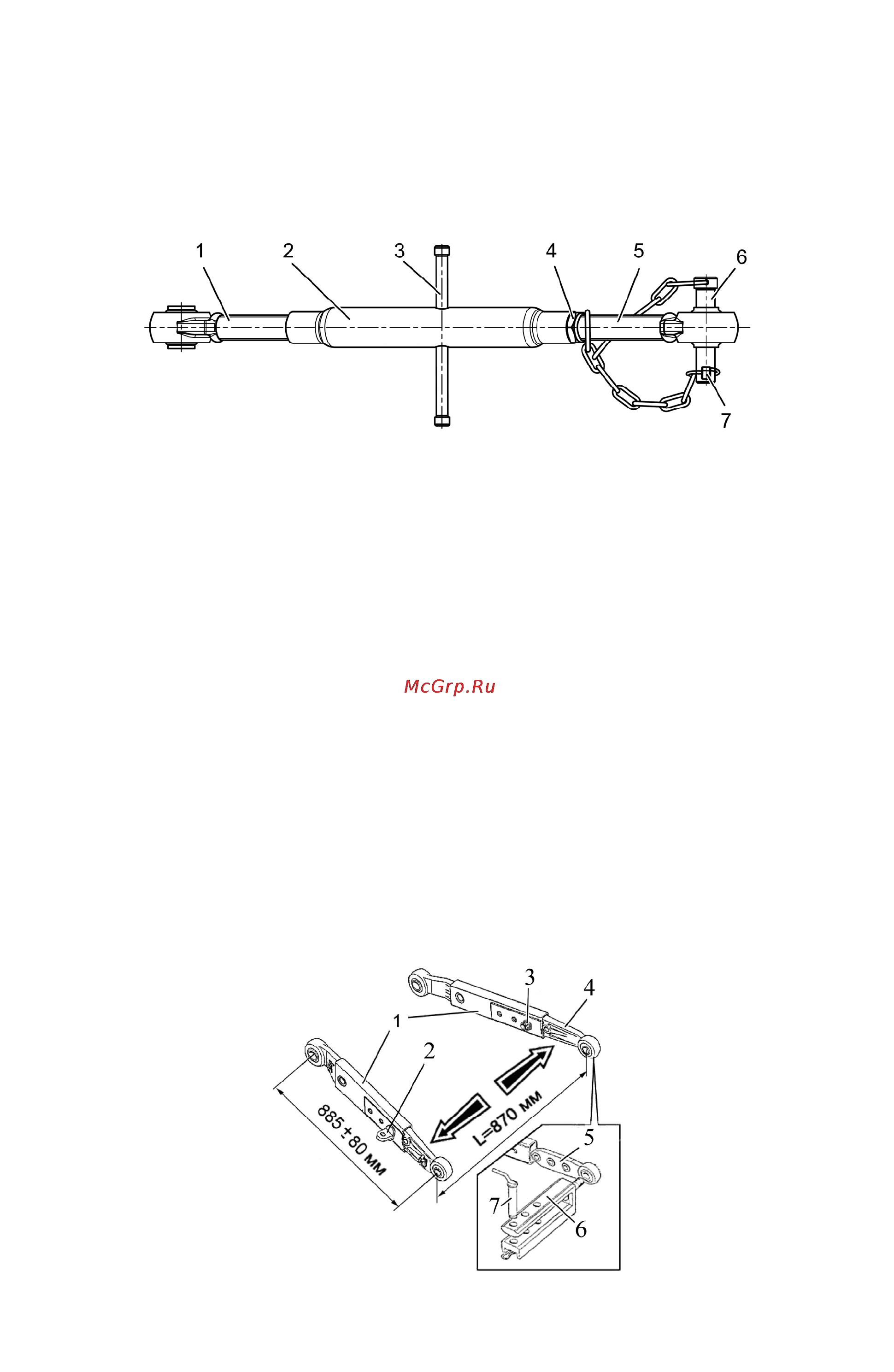

Верхняя тяга представлена на рисунке 4.3.8.

Длина верхней тяги может быть отрегулирована в пределах от 500 до 740 мм.

Регулировку длины верхней тяги производить в следующей последовательности:

- отвернуть контргайку 4 (рисунок 4.3.8);

- вращая рукоятку 3 трубы 2 по часовой или против часовой стрелки изменить

длину верхней тяги;

- отрегулировав длину тяги, законтрить винтовое соединение контргайкой 4.

Для присоединения верхней тяги к орудию использовать палец 6 заднего шарни-

ра, для фиксации пальца установить на него чеку с кольцом 7.

1 – винт с шарниром передний; 2 – труба; 3 – рукоятка; 4 – контргайка, 5 – винт с

шарниром задний; 6 – палец; 7 – чека с кольцом.

Рисунок 4.3.8 – Верхняя тяга

4.3.3.4 Нижние тяги

4.3.3.4.1 Общие сведения

Трактора «БЕЛАРУС-923.5» могут комплектоваться следующими типами нижних тяг:

- цельными с шарнирами или, по заказу, с захватами;

- телескопическими с шарнирами.

4.3.3.4.2 Телескопические нижние тяги и двойная поперечина

Взамен ЗНУ с цельными нижними тягами тракторы «БЕЛАРУС-923.5» могут ком-

плектоваться усиленным ЗНУ с телескопическими нижними тягами. При необходимости,

длину телескопических тяг можно регулировать ступенчато в пределах ± 80 мм от средне-

го положения (получаемые длины тяг – 805 мм, 885 мм, 965 мм), при этом будет изме-

няться грузоподъемность

ЗНУ (805 мм – наибольшая грузоподъемность, 965 мм – наи-

меньшая грузоподъемность).

Для установки требуемой длины нижней тяги необходимо выполнить следующее:

- отвернуть гайку 3 (рисунок 4.3.9) и извлечь проушину 2;

- переместить задний конец 4 телескопической тяги в требуемое положение, ус-

тановить проушину в соответствующее отверстие и закрутить гайку;

- аналогичным образом установить требуемую длину второй тяги.

Проушины 2 должны

быть установлены только на те отверстия, как показано на рисунке 4.3.9.

1 – передний конец телескопической тяги; 2 – проушина; 3 – гайка; 4 – задний конец теле-

скопической тяги; 5 – наконечник двойной поперечины; 6 – двойная поперечина; 7 – шкворень.

Рисунок 4.3.9 – Установка двойной поперечины на телескопические тяги
