923.5-0000010 РЭ
178

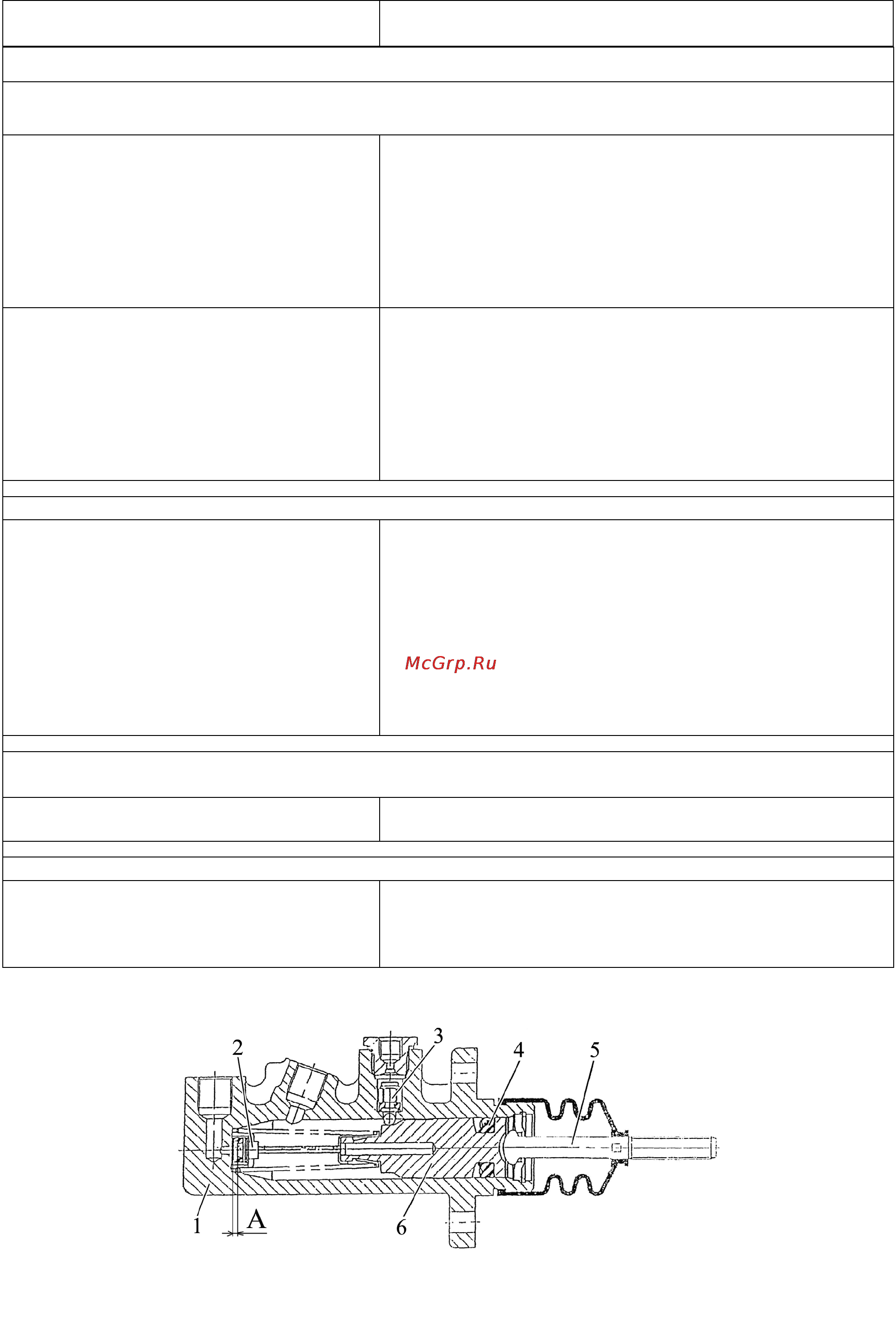

Окончание таблицы 6.1
Неисправность,
внешнее проявление
Способ устранения
Кондиционер
Не срабатывает электромагнитная муфта компрессора (при повороте
регулятора температуры нет характерного металлического щелчка)
Неисправность электрооборудо-
вания
С помощью тестера или мультиметра проверьте
работоспособность блока датчиков давления
выводы блока датчиков (провода красного и ро-
зового цветов) должны «прозваниваться» между
собой. Проверьте исправность соединений элек-
трических цепей от муфты компрессора до пуль-
та управления кондиционера в соответствии со
схемой электрооборудования
Произошла утечка хладагента
Обнаружить место утечки хладагента.
Обнаружение мест утечки, замена шлангов и
компонентов кондиционера производится обу-
ченным персоналом с применением специально-
го оборудования (гарантийное обслуживание и
ремонт производится ЗАО «Белвнешинвест», г.
Минск, тел./факс 8-017-262-40-75, 8-029-662-97-
69, 8-029-628-67-98)
Не работает электродвигатель вентилятора кондиционера
Неисправность электрооборудо-
вания
Проверьте исправность соответствующего
предохранителя, расположенного в коммутаци-
онном блоке. При неисправности замените.
Если предохранитель исправен, контрольной
лампой проверьте наличие питания на электро-
двигателе вентилятора кондиционера при вклю-
чении переключателя и наличие «массы» на
электродвигателе. Если электрические цепи ис-
правны, но питание на электродвигателе венти-
лятора отсутствует, замените переключатель
При включении кондиционера в режиме охлаждения в кабину
поступает теплый воздух
Разрушение уплотнительного эле-
мента крана ПО-11
Заменить кран ПО-11
Течь охлаждающей жидкости из вентиляционного отсека кабины
Разрыв трубок отопителя («размо-
раживание» отопителя из-за не-
полного слива при работе в холод-
ный период года на воде)
Заменить климатический блок кондиционера
Примечание – Перечень возможных неисправностей двигателя Д-245.5 S3В и указания
по их устранению приведены в руководстве по эксплуатации двигателя 245S3В-0000100 РЭ.
1 – корпус; 2 – запорный клапан; 3 – уравнительный клапан; 4 – манжета; 5 – тол-
катель; 6 – поршень; А – компенсационное отверстие.
Рисунок 6.1.1 – Главный тормозной цилиндр (производство фирмы «Carlisle»)
