923.5-0000010 РЭ

2.21.2 Коммутационный блок и предохранители электрооборудования

Коммутационный блок 3 (рисунок 2.21.1) предназначен для подвода силового пита-

ния, распределения его по потребителям электрооборудования трактора и защиты электри-

ческих цепей от короткого замыкания и превышения токовой нагрузки.

На вашем тракторе могут быть установлены два типа коммутационного

блока – БКА-7.3722 либо БК-1, которые являются взаимозаменяемыми.

Место установки блока 3 – в кабине, на металлической

балке крепления пластиковой

юбки, между щитком приборов 4 и лобовым стеклом.

Для доступа к реле и предохранителям блока 3 необходимо открутить два быстро-

съёмных винта 1, затем снять пластмассовую крышку 2. Блок также имеет защитный пласт-

массовый чехол, предназначенный для защиты от пыли.

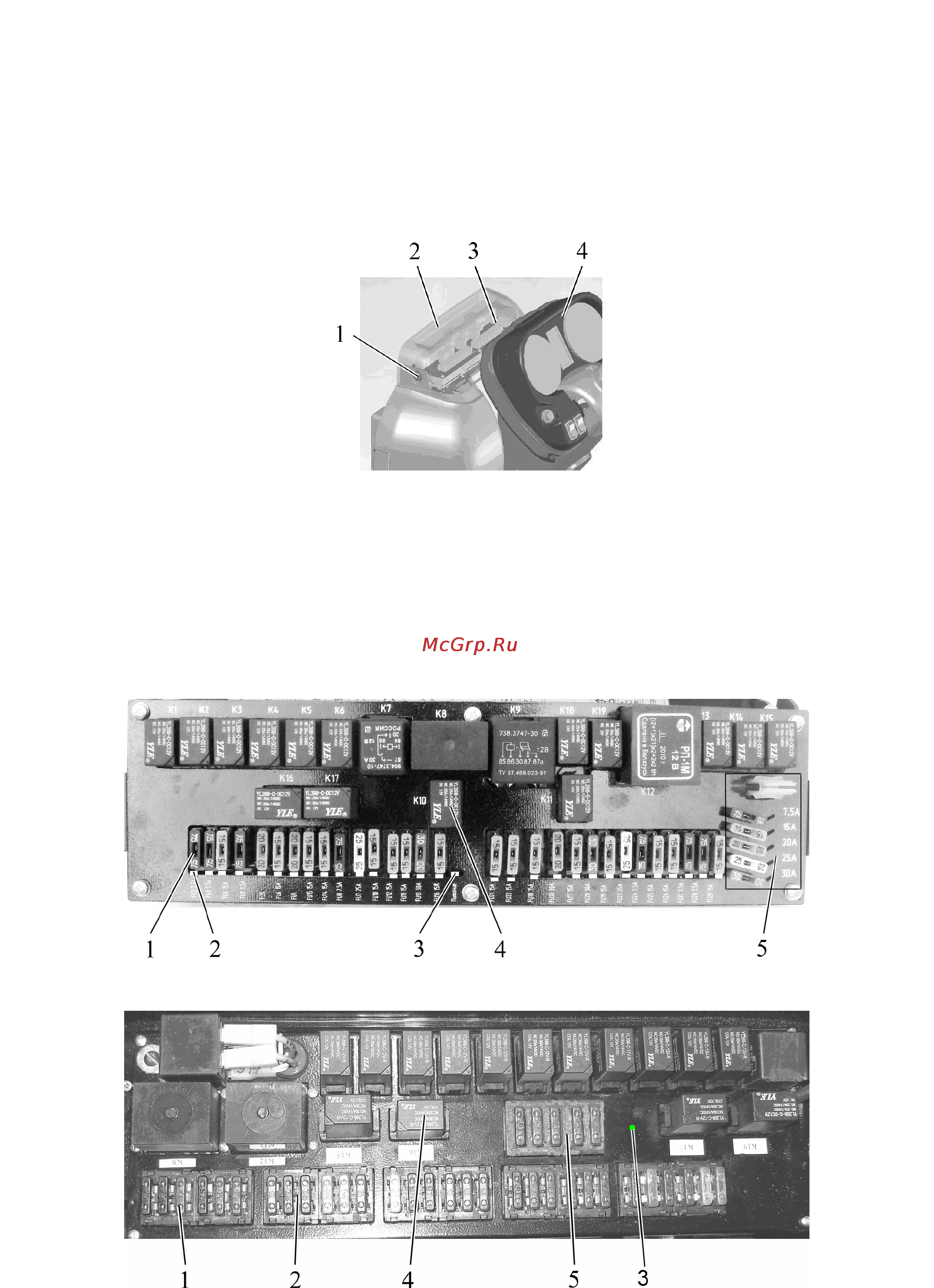

1 – винт; 2 – крышка; 3 – блок коммутационный; 4 – щиток приборов.

Рисунок 2.21.1 – Установка коммутационного блока

В состав блока входят тридцать электрических предохранителей 1 (рисунок 2.21.2)

(FU1-FU30) и восемнадцать электромагнитных реле 4 (K1-K7, K9-K19, реле К8 не устанав-

ливается), коммутирующих силовое питание для потребителей, комплект запасных предо-

хранителей 5. Установленные на лицевой панели рядом с каждым предохранителем сиг-

нальные светодиоды красного цвета 2 предназначены для индикации перегорания соответ-

ствующего электрического предохранителя. Сигнальный светодиод зеленого

цвета 3 осуще-

ствляет индикацию включения БК.

а) БКА-7.3722

б) БК-1

1 – электрический предохранитель; 2 – сигнальный светодиод красного цвета; 3 –

сигнальный светодиод зеленого цвета; 4 – электромагнитное реле; 5 – комплект запасных

предохранителей.

Рисунок 2.21.2 – Блок коммутационный
