5.4.3.5 Операция 41. Проверка /регулировка управления стояночным тормозом

ВНИМАНИЕ: РЕГУЛИРОВОЧНЫЕ РАБОТЫ СТОЯНОЧНОГО ТОРМОЗА, А ТАКЖЕ

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ В НЕМ, НЕОБХОДИМО ПРОИЗВОДИТЬ ПРИ НЕРА-

БОТАЮЩЕМ ДВИГАТЕЛЕ И ПРИ ГОРИЗОНТАЛЬНОМ ПОЛОЖЕНИИ ТРАКТОРА, КОТО-

РЫЙ ДОЛЖЕН БЫТЬ ЗАФИКСИРОВАН ПОДЛОЖЕННЫМИ ПОД КОЛЕСА ПРОТИВООТ-

КАТНЫМИ УПОРАМИ, ИСКЛЮЧАЮЩИМИ САМОПРОИЗВОЛЬНОЕ ПЕРЕМЕЩЕНИЕ

ТРАКТОРА! РЕГУЛИРОВОЧНЫЕ РАБОТЫ СТОЯНОЧНО ТОРМОЗА, А ТАКЖЕ УСТРАНЕ-

НИЕ НЕИСПРАВНОСТЕЙ В НЕМ ДОЛЖНЫ ВЫПОЛНЯТЬ ТОЛЬКО

ДИЛЕРЫ!

Перед проверкой и регулировкой стояночного тормоза должны быть отрегули-

рованы рабочие тормоза.

Проверьте управление стояночным тормозом. Трактор должен удерживаться на

уклоне не менее 18 % при приложении к рукоятке рычага 2 (рисунок 5.4.26) усилия от

390 Н до 410 Н. В случае невыполнения данного требования произведите регулиров-

ку управления стояночным тормозом.

Регулировку управления стояночным тормозом выполняйте в следующей по-

следовательности:

- установите рычаг 2 (рисунок 5.4.26) стояночного тормоза в крайнее нижнее

(выключенное) положение;

- ослабьте контргайку регулировочного болта 5 (контргайка на рисунке 5.4.26

не показана).

- ослабьте контргайку 6 вилки 8.

- расшплинтуйте и извлеките пальцы 9 и 11.

- поверните рычаг 10 так, чтобы совместились верхние кромки пазов "А" рычагов 3 и 4;

- вращением вилки 8 совместите отверстия рычага 10 и вилки 8. Установите

палец 9 и зашплинтуйте. Затяните контргайку 6;

- установите палец 11 и зашплинтуйте;

- на тракторах с рабочими тормозами сухого трения, вращая болт 5, отрегули-

руйте ход рычага 2 так, чтобы при усилии на рукоятке рычага 2 от 390 Н до 410 Н

защелка надежно фиксировалась на четвертом или пятом зубе сектора 1 (что соот-

ветствует четвертому или пятому щелчку при включении стояночного тормоза);

- на тракторах с рабочими тормозами, работающими в масляной ванне, вращая

болт 5, отрегулируйте ход рычага 2 так, чтобы при усилии на рукоятке рычага 2 от 390

Н до 410 Н защелка надежно фиксировалась на втором или третьем зубе сектора 1

(что соответствует второму или третьему щелчку при включении стояночного тормоза).

При правильно отрегулированном управлении стояночным тормозом трактор

должен удерживаться на уклоне не менее 18 % при приложении к рукоятке рычага 1

усилия от 390 Н до 410 Н. В случае необходимости подкорректируйте регулировку

вращением регулировочного болта 5.

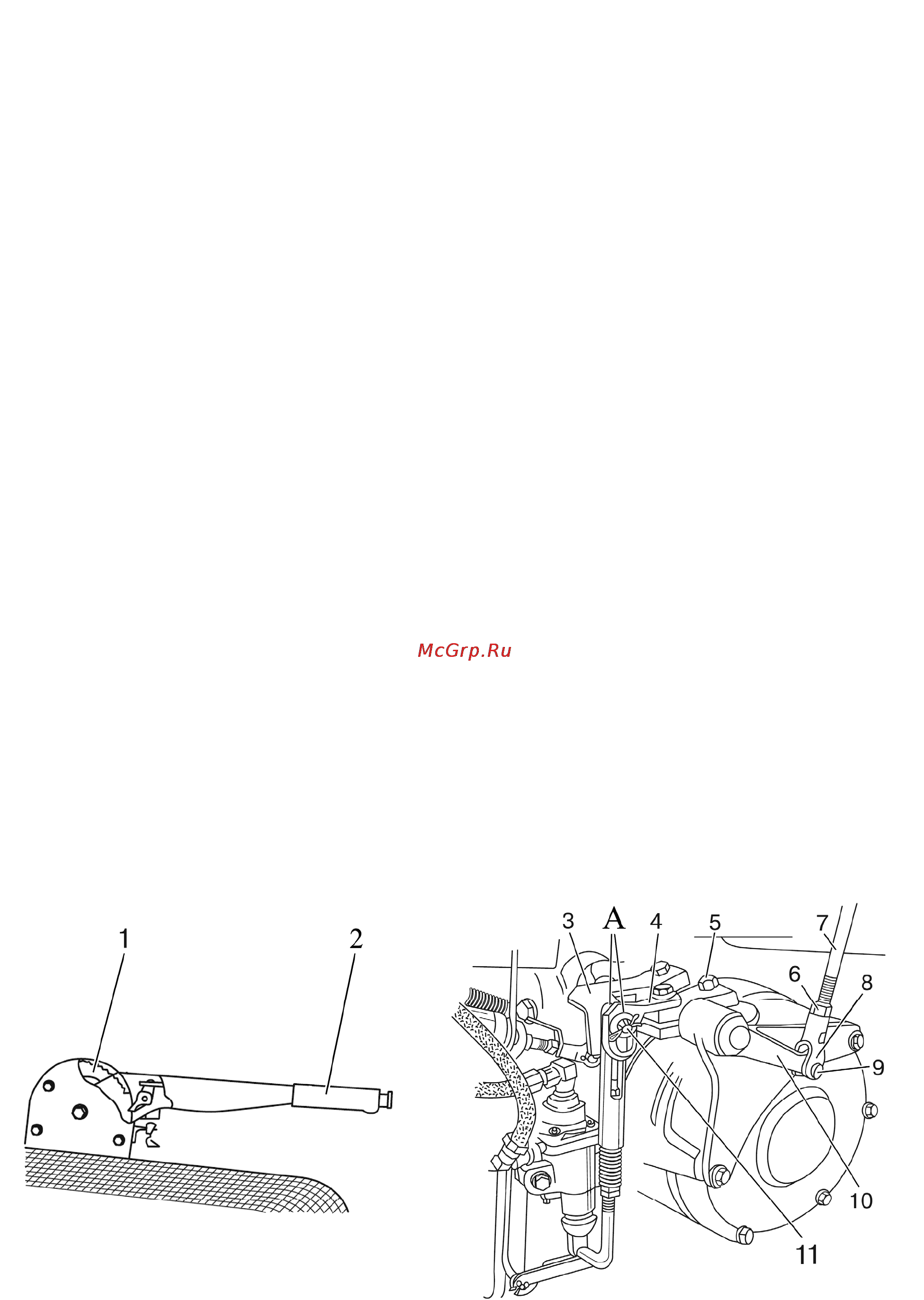

1 – сектор; 2, 3, 4, 10 – рычаг; 5 – регулировочный болт; 6 – контргайка; 7 – тяга;

8 – вилка; 9, 11 – палец.

Рисунок 5.4.26 – Регулировка управления стояночным тормозом
