923.5-0000010 РЭ
18
2 Органы управления и приборы
2.1 Расположение органов управления и приборов трактора
Органы управления и приборы, расположенные в кабине трактора,
представлены на рисунке 2.1.1.

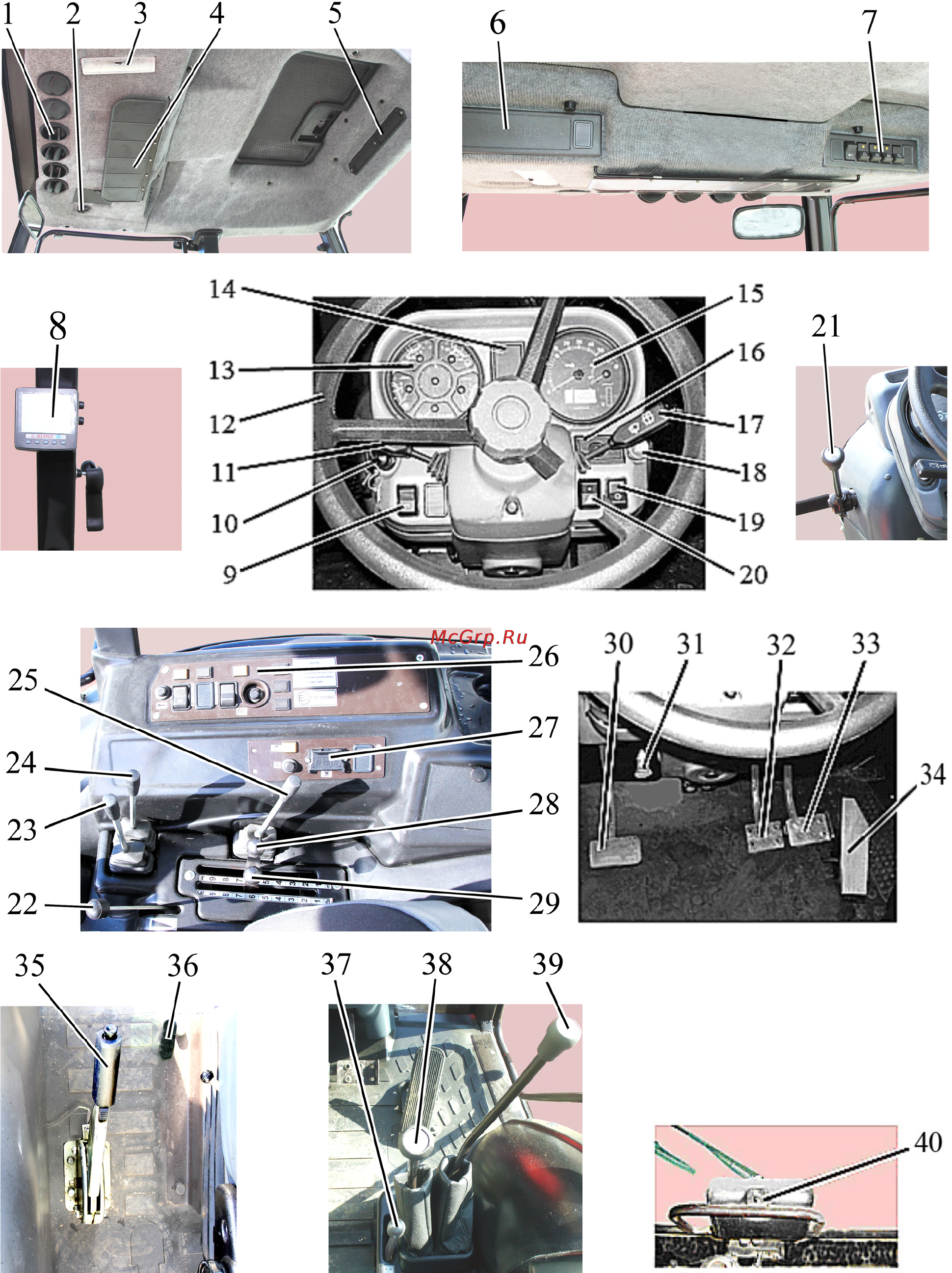

Рисунок 2.1.1 – Органы управления и приборы трактора
