923.5-0000010 РЭ
17

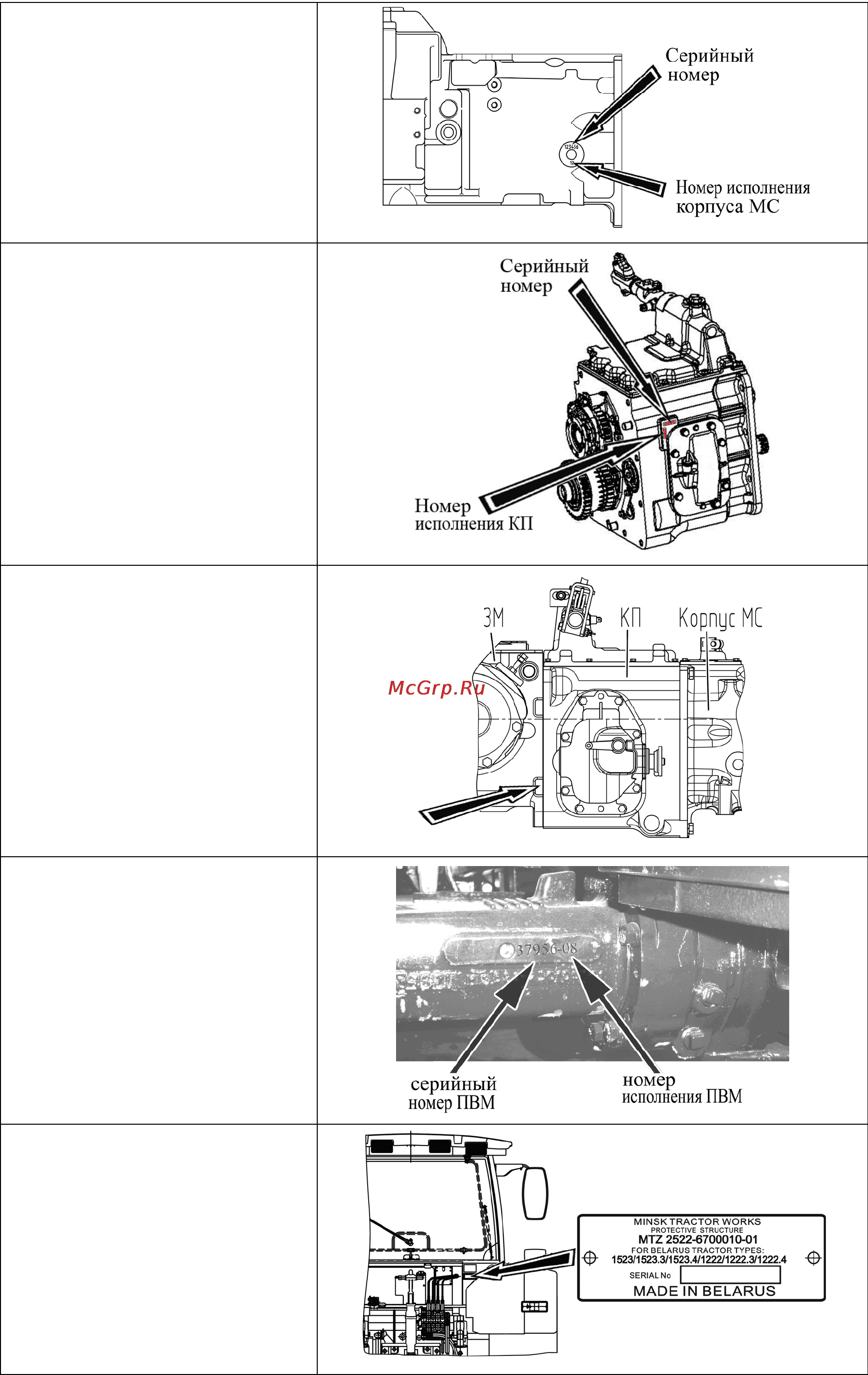

Номера составных частей трактора приведены в таблице 1.2.
Таблица 1.2 – Номера составных частей трактора
Номер корпуса сцепления
Номер коробки передач
(слева по ходу трактора)
Серийный номер транс-
миссии и заднего моста
(справа по ходу трактора)
Номер ПВМ
Серийный номер кабины
расположен на задней
стенке кабины, под фир-
менной маркировочной
табличкой
