923.5-0000010 РЭ
52

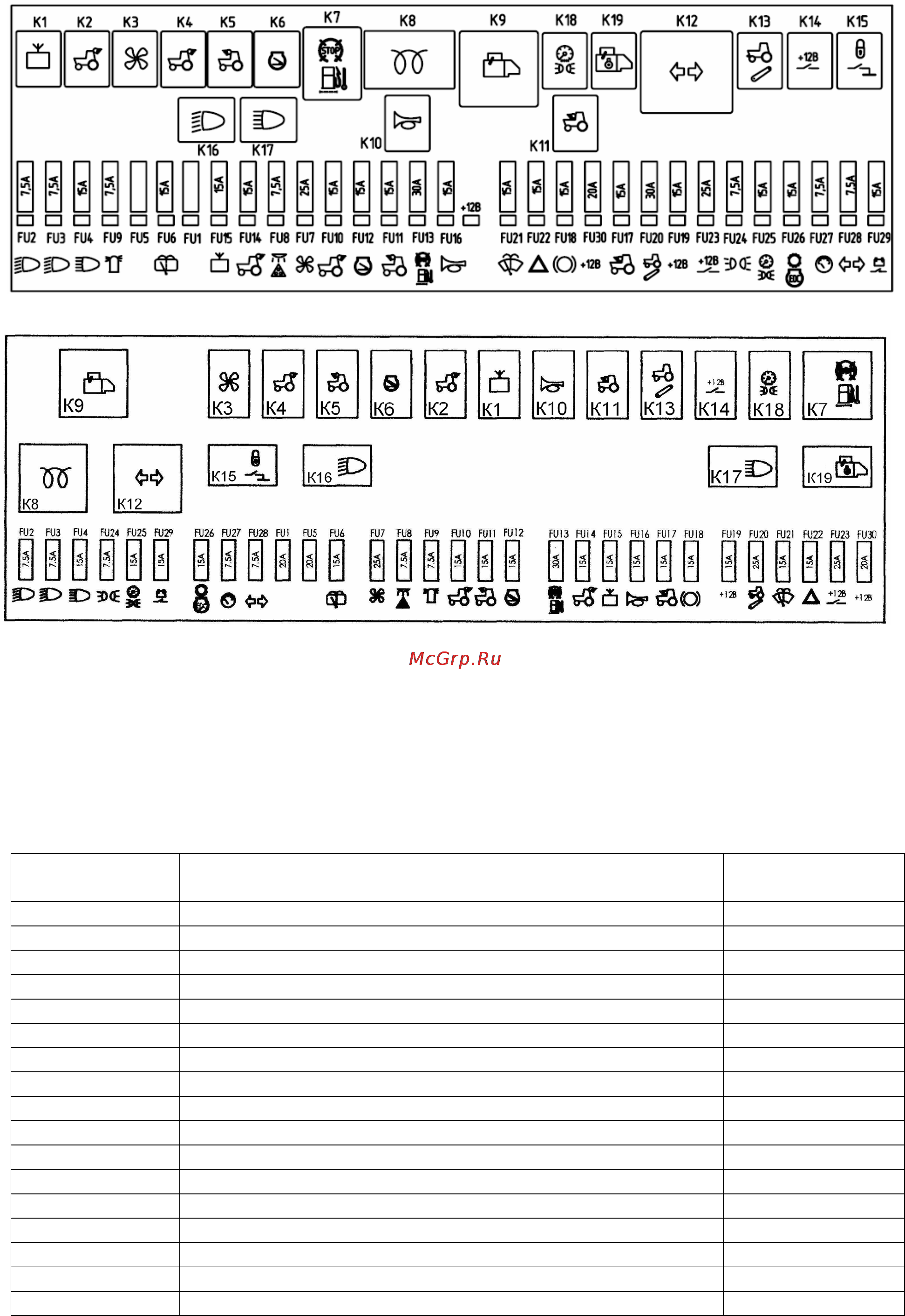

Схема размещения предохранителей и реле в БК приведена на рисунке 2.21.3.
а) Схема размещения предохранителей и реле в БКА-7.3722
б) Схема размещения предохранителей и реле в БК-1
Рисунок 2.21.3 – Схема размещения предохранителей и реле в коммутационном блоке
Таблички назначения реле и предохранителей, представленные на рисунке 2.21.3
приклеены изнутри на верхнюю пластиковую крышку 2 (рисунок 2.21.1) со стороны
лобового стекла.
Информация о назначении реле и предохранителей, номиналы предохранителей,
приведены в таблицах 2.5 и 2.6.
Таблица 2.5 – Назначение предохранителей БК
Обозначение
предохранителя
Назначение предохранителя
(защищаемая электрическая цепь)
Номинал
предохранителя
FU1 Резерв 20А
FU2 Ближний свет правой дорожной фары 7,5А
FU3 Ближний свет левой дорожной фары 7,5А
FU4 Дальний свет дорожных фар 15А
FU5 Резерв 20А
FU6 Стеклоомыватель и задний стеклоочиститель 15А
FU7 Питание электродвигателя кондиционера 25А
FU8 Фонари знака «автопоезд» и плафон кабины 7,5А
FU9 Сигнальный маяк 7,5А
FU10 Задние рабочие фары (пара наружных фар) 15А
FU11 Передние рабочие фары (на крыше) 15А
FU12 Не используется 15А
FU13 Подогреватель топливного фильтра 30А
FU14 Задние рабочие фары (пара внутренних фар) 15А
FU15 Радиопримник (автомагнитола) 15А
FU16 Звуковой сигнал 15А
FU17 Передние рабочие фары (на поручне) 15А
