923.5-0000010 РЭ

148

4. В системе управления рабочими тормозами могут быть установлены главные

тормозные цилиндры производства фирмы «CARLISLE» (Великобритания) или произ-

водства фирмы «ФЕНОКС» (Беларусь).

На тракторах с главными тормозными цилиндрами фирмы «CARLISLE» после

выполнения регулировок заполните гидросистему привода тормозной жидкостью и про-

качайте гидросистему в следующей последовательности:

- заполните бачки 17 и 18 (рисунок 5.4.22) главных тормозных цилиндров 16

и 15

тормозной жидкостью до меток «MАХ» на бачках. В процессе прокачки следите за уров-

нем жидкости, не допуская его снижения ниже метки «MIN».

- сблокируйте педали 19 и 20 блокировочной планкой 21;

- очистите от пыли и грязи перепускные клапана 7 и 8, снимите с них колпачки, на-

деньте на головку перепускного клапана левого рабочего цилиндра трубку, а

свободный

её конец опустите в прозрачный сосуд емкостью не менее 0,5 л, наполовину заполнен-

ный тормозной жидкостью;

- нажмите от четырех до пяти раз на сблокированные педали тормозов и, удержи-

вая их в нажатом состоянии, отверните клапан левого рабочего цилиндра на 1/2…3/4

оборота и после полного хода педалей, когда часть жидкости с воздухом

удалится из

системы, заверните клапан и отпустите педали тормозов. Нажимайте быстро, отпускай-

те плавно! Повторите эту операцию несколько раз до полного удаления воздуха из сис-

темы. Снимите трубку с клапана и наденьте защитный колпачок;

- прокачайте в такой же последовательности гидропривод правого тормоза;

- долейте жидкость в оба бачка (17 и18) до

метки «MAX» ((15±5) мм от верхнего

торца бачка).

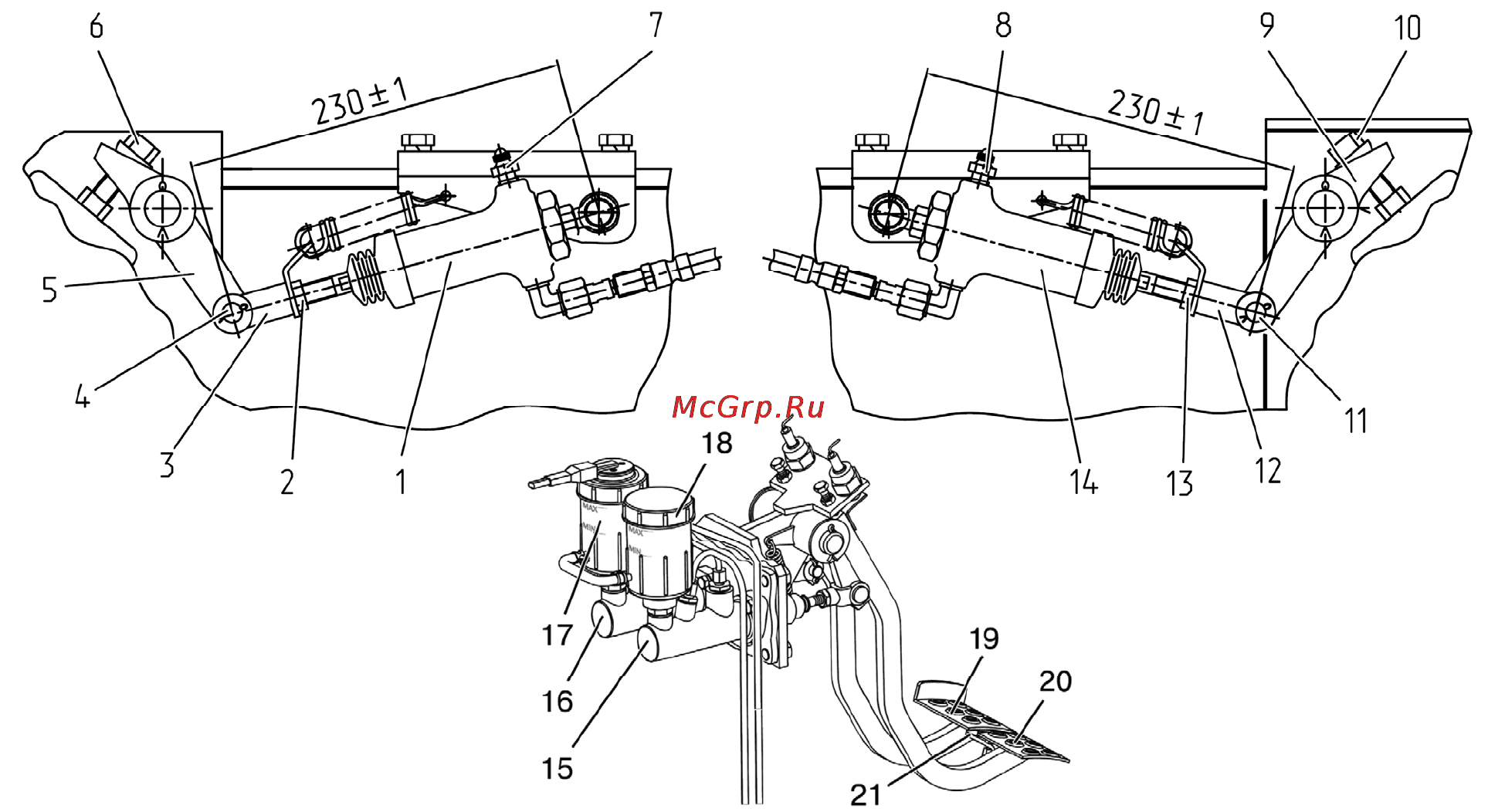

1 – рабочий тормозной цилиндр; 2 – контргайка; 3 – вилка; 4 – палец; 5 – рычаг

правого рабочего тормоза; 6 – регулировочный болт-тяга; 7 – перепускной клапан;

8 – перепускной клапан; 9 – рычаг левого рабочего тормоза; 10 – регулировочный

болт-тяга; 11 – палец; 12 – вилка; 13 – контргайка; 14 – рабочий тормозной цилиндр;

15 – главный тормозной цилиндр; 16 – главный тормозной цилиндр; 17 – бачек; 18 – ба-

чек; 19 – педаль; 20 – педаль; 21 – блокировочная планка.

Рисунок 5.4.22 – Установка длин рабочих тормозных цилиндров и прокачка

управления рабочими тормозами
