923.5-0000010 РЭ
158
5.6.3 Правила безопасного использования домкратов и указание мест для их
установки
При подъеме трактора пользуйтесь домкратами и после подъема подставьте
подкладки и упоры под балку переднего моста, полуоси задних колес или базовые
детали остова трактора.
На тракторе места установки домкратов обозначены знаком, показанным на
рисунке 5.6.1.

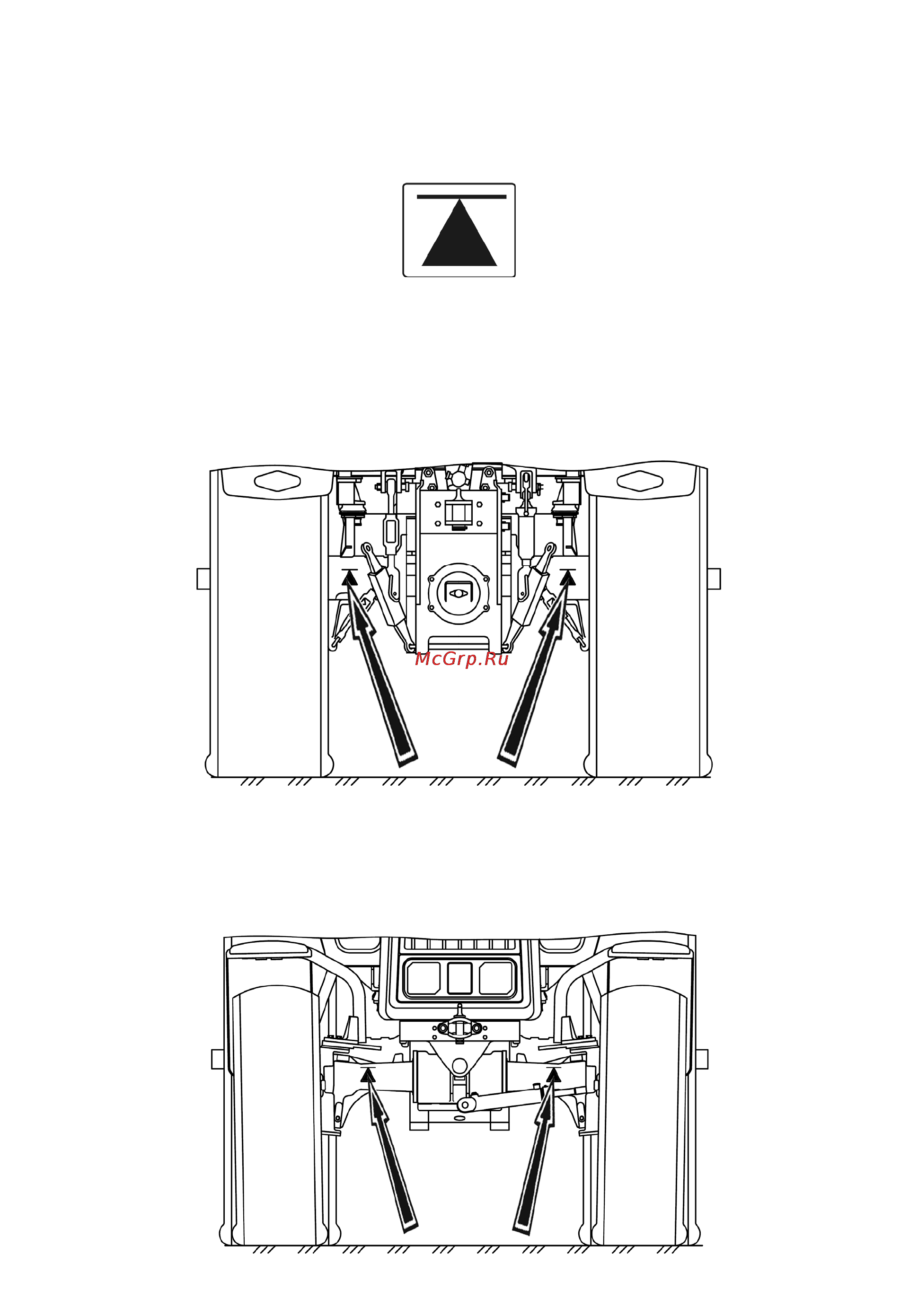

Рисунок 5.6.1 – Знак места установки домкрата
Для подъема задней части трактора, установите домкраты (или один домкрат)
под рукава полуосей заднего моста, как показано на рисунке 5.6.2. Под рукав полу-
оси заднего моста, в место поддомкрачивания, установите деревянную подкладку
(дощечку).
Рисунок 5.6.2 – Схема установки домкратов при подъеме задней части трактора
Для подъема передней части трактора, установите домкраты (или один дом-
крат) под рукава балки переднего ведущего моста, как показано на рисунке 5.6.3.
Рисунок 5.6.3 – Схема установки домкратов при подъеме передней части трактора
