923.5-0000010 РЭ
146
5.4.3.3 Операция 32. Проверка / регулировка сходимости колес
Регулировка сходимости передних колес производится для предотвращения
преждевременного выхода из строя передних шин.
ВНИМАНИЕ: ПРОВЕРКУ И РЕГУЛИРОВКУ СХОДИМОСТИ ПЕРЕДНИХ КОЛЕС
ТРЕБУЕТСЯ ВЫПОЛНЯТЬ КАЖДЫЕ 250 ЧАСОВ РАБОТЫ ТРАКТОРА, А ТАКЖЕ
ПОСЛЕ ИЗМЕНЕНИЯ ШИРИНЫ КОЛЕИ ПЕРЕДНИХ КОЛЕС. ПЕРЕД ПРОВЕРКОЙ
СХОДИМОСТИ ПЕРЕДНИХ КОЛЕС ОБЯЗАТЕЛЬНО ВЫПОЛНИТЕ ПРОВЕРКУ И,
ЕСЛИ НЕОБХОДИМО, РЕГУЛИРОВКУ ЛЮФТОВ В ШАРНИРАХ РУЛЕВЫХ ТЯГ!
Для проведения регулировки выполните следующее:
1. Установите требуемое давление в шинах в соответствии подразделом «Вы-
бор оптимального внутреннего давления в шинах в зависимости от условий работы
и нагрузки на оси трактора» раздела 3 «Использование трактора по назначению».
2. Установите передние колес
а трактора в положение, соответствующее прямолинейному движению, для
чего на горизонтальной площадке с твердым покрытием проедьте на тракторе в
прямом направлении не менее трех метров и остановитесь. Включите стояночный
тормоз во избежание перемещения трактора.
3. Замерьте расстояние «А» (рисунок 5.4.20) на высоте центров колес спереди
и сделайте видимые отметки в местах замера.
4. Отключите стояночный тормоз, переместите трактор вперед так, чтобы пе-
редние колеса провернулись на половину оборота и замерьте расстояние «Б» между
закраинами ободьев на уровне центров колес сзади в отмеченных точках.
5. Если величина («Б»-«А») находится в пределах от 0 до 8 мм – сходимость
отрегулирована правильно. Если величина («Б»-«А») меньше 0 или больше 8 мм,
выполните следующее:
а) не меняя положение трактора, отверните контровочные гайки 1 и 3;
б) вращая трубу 2 рулевой тяги, добейтесь, чтобы величина («Б»-«А») на-
ходилась в пределах от 0 до 8 мм;
в) повторите операции, описанные в подпунктах 4 и 5.
г) если величина («Б»-«А») укладывается в пределы от 0 до 8 мм – затяни-
те моментом от 100 до 140 Н·м контровочные гайки 1 и 3 рулевой тяги, не изменяя
ее длины.

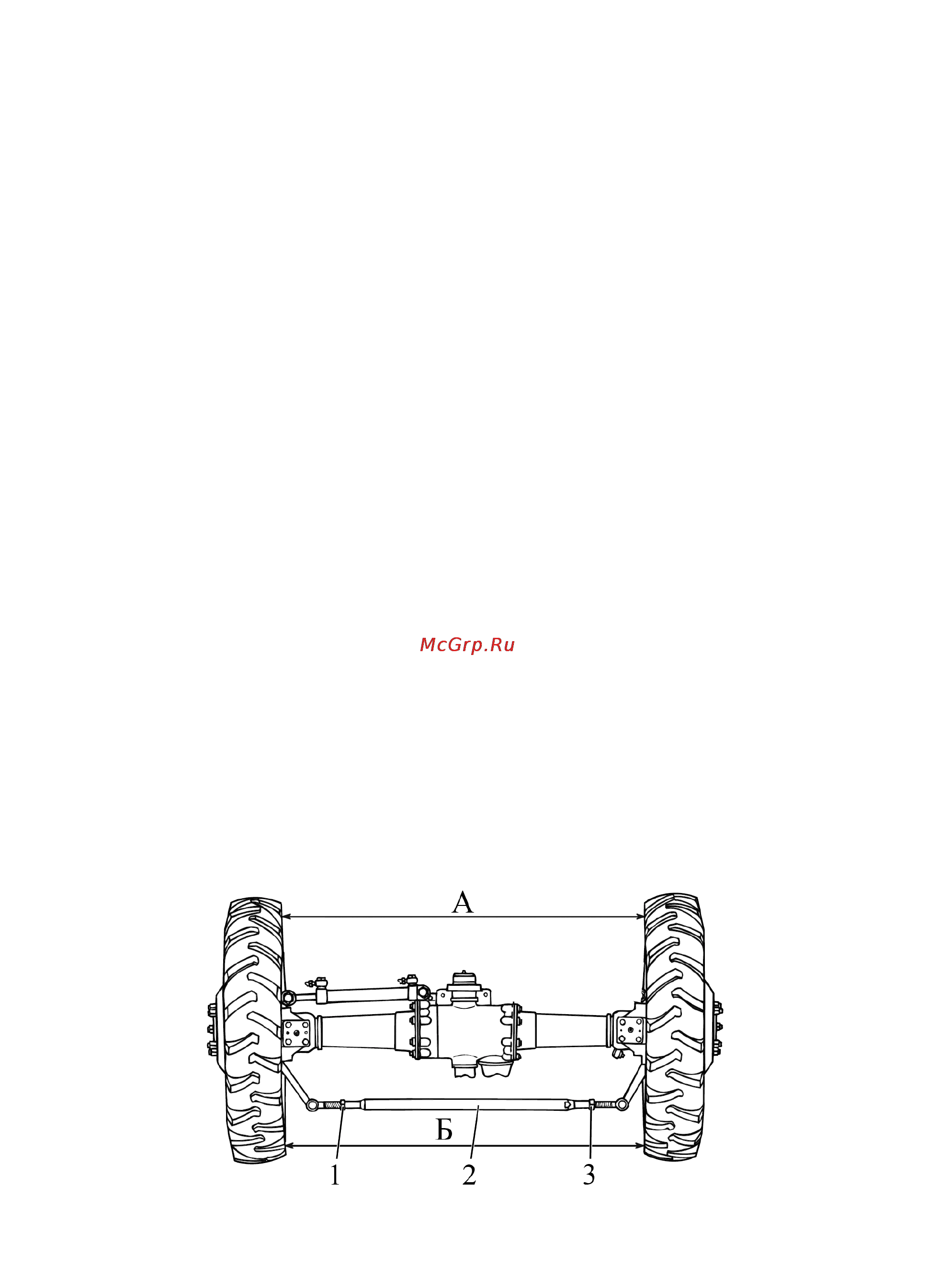

1, 3 – контровочная гайка; 2 – регулировочная труба рулевой тяги.
Рисунок 5.4.20 – Схема регулировки сходимости передних колес
