Беларус 923.5 [57/183] 0000010 рэ

923.5-0000010 РЭ

2.21.4 Предохранители электронной системы управления двигателем

Предохранители ЭСУД установлены в блоке предохранителей 2 (рисунок 2.21.11)

и блоке предохранителей 4 (рисунок 2.21.12).

Блок предохранителей 2 (рисунок 2.21.11) расположен над АКБ 1. Для доступа к

блоку предохранителей 2 необходимо поднять капот трактора.

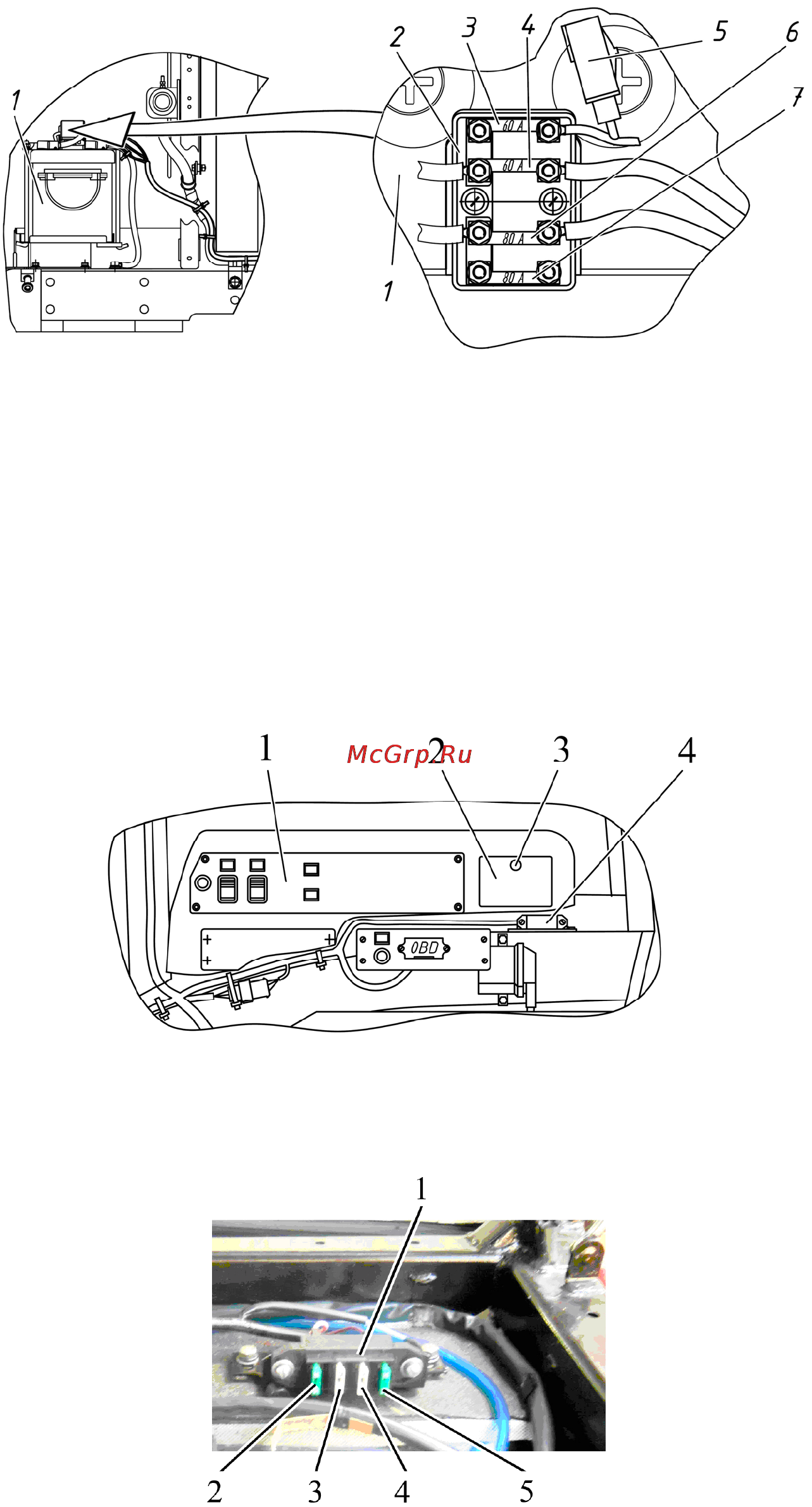

1 – аккумуляторная батарея; 2 – блок предохранителей; 3 – предохранитель дистан-

ционного выключателя АКБ и питания магнитолы номиналом 60А; 4 – предохранитель по-

стоянного питания ЭСУД (при любом положении выключателя АКБ) номиналом 60А; 5 – до-

полнительный подвесной предохранитель дистанционного выключателя АКБ и питания маг-

нитолы номиналом 25А; 6 – резервный предохранитель номиналом 80А; 7 – предохранитель

цепи заряда АКБ и питания коммутационного

блока до запуска двигателя номиналом 80А.

Рисунок 2.21.11 – Предохранители ЭСУД и ЭО

Предохранители 3, 5 и 7 (рисунок 2.21.11) относятся к системе электрооборудования.

Для доступа к блоку предохранителей 4 (рисунок 2.21.12) отверните винт 3 на

крышке 2 бокового пульта 1 и откройте крышку. Блок предохранителей ЭСУД прикреплен

к элементу каркаса кабины.

1 – боковой пульт; 2 – крышка; 3 – винт; 4 – блок предохранителей ЭСУД.

Рисунок 2.21.12 – Место расположения блока предохранителей ЭСУД

Предохранители ЭСУД, расположенные в блоке предохранителей 4 (рисунок 2.21.12),

представлены на рисунке 2.21.13.

1 – блок предохранителей; 2 – предохранитель питания электронного блока управле-

ния двигателем номиналом 30 А

; 3 – предохранитель питания электронного блока управле-

ния двигателем после включения приборов и питания информационного монитора номиналом

7,5 А

; 4 – предохранитель питания диагностического оборудования номиналом 7,5 А; 5 – пре-

дохранитель питания системы SCR

(питание подающего модуля) номиналом 20 А.

Рисунок 2.21.13 – Предохранители ЭСУД
