923.5-0000010 РЭ
56

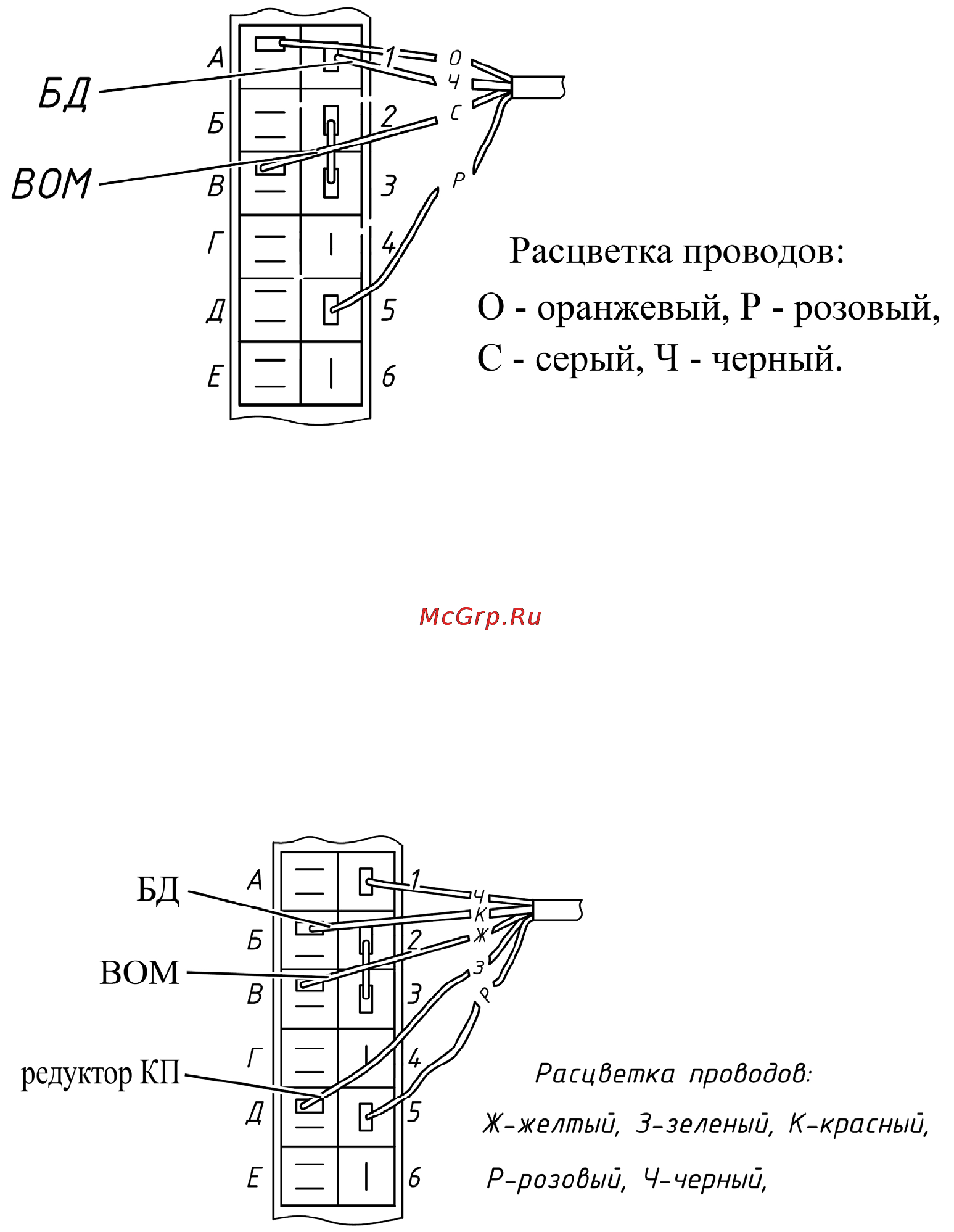

Возможны два варианта подключения предохранителей ЭСУ БД и ВОМ в бор-
товую сеть трактора:
- подключение предохранителей ЭСУ БД и ВОМ при установке механического
управления повышающим редуктором КП (базовая комплектация), представлено на
рисунке 2.21.9;
- подключение предохранителей ЭСУ БД, ВОМ и повышающим редуктором
при установке электрогидравлического управления повышающим редуктором (за-
казная комплектация), представлено на рисунке 2.21.10.
1 – предохранитель цепи управления БД заднего моста номиналом 7,5 А;
2 – резервный предохранитель номиналом 7,5 А; 3 – предохранитель цепи управле-
ния задним ВОМ номиналом 7,5 А; 4 – резервный предохранитель номиналом 7,5 А;
5 – резервный предохранитель номиналом 15 А; 6 – резервный предохранитель но-
миналом 7,5 А.
Рисунок 2.21.9 – Предохранители ЭСУ БД и ВОМ при установке механического
управления повышающим редуктором КП
1 – резервный предохранитель номиналом 7,5 А; 2 – предохранитель цепи
управления БД заднего моста номиналом 7,5 А; 3 – предохранитель цепи управле-
ния задним ВОМ номиналом 7,5 А; 4 – резервный предохранитель номиналом 7,5 А;
5 – предохранитель цепи управления повышающим редуктором номиналом 15 А;
6 – резервный предохранитель номиналом 7,5 А.
Рисунок 2.21.10 – Предохранители ЭСУ БД, ВОМ и повышающим редуктором
КП при установке электрогидравлического управления повышающим редуктором КП
