923.5-0000010 РЭ

К рисунку 2.1.1 – Расположение органов управления и приборов трактора:

1 – дефлекторы; 2 – рукоятка управления краном отопителя кабины; 3 – плафон

кабины с выключателем; 4 – солнцезащитный козырек; 5 – рециркуляционные заслон-

ки; 6 – место установки радиоприемника (автомагнитолы); 7 – блок клавишных пере-

ключателей вернего щитка; 8 – информационный монитор; 9 – дистанционный выклю-

чатель АКБ; 10 – выключатель стартера и приборов; 11 – многофункциональный под-

рулевой переключатель левый; 12 – рулевое колесо; 13 – комбинация приборов; 14 –

блок контрольных ламп; 15 – индикатор комбинированный; 16 – пульт управления ин-

дикатором комбинированным; 17 – многофункциональный подрулевой переключатель

правый; 18 – выключатель аварийной световой сигнализации; 19 – центральный пере-

ключатель света; 20 – выключатель передних рабочих фар, установленных на поруч-

нях; 21 – рычаг управления повышающим редуктором; 22 – рукоятка управления пода-

чей топлива; 23, 24, 25 – рычаги управления выводами гидросистемы; 26 – панель

управления БД заднего моста и задним ВОМ; 27 – панель системы управления двига-

телем; 28, 29 – рычаги управления гидроподъемником ЗНУ; 30 – педаль управления

сцеплением; 31 – рукоятка фиксации наклона рулевой колонки; 32 – педаль управле-

ния левым тормозом; 33 – педаль управления правым тормозом; 34 – педаль управле-

ния подачей топлива; 35 – рычаг управления стояночным тормозом; 36 – рукоятка пере-

ключения ВОМ с независимого на синхронный привод; 37 – рукоятка управления при-

водом ПВМ; 38 – рычаг переключения диапазонов КП; 39 – рычаг переключения пере-

дач КП; 40 – выключатель заднего стеклоочистителя.

Ваш трактор по заказу может быть укомплектован следующим оборудованием:

- взамен вентилятора-отопителя может быть установлен кондиционер;

- взамен механического управления повышающим редуктором может быть ус-

тановлено электрогидравлическое управление повышающим редуктором.

2.2 Выключатели и переключатели щитка приборов

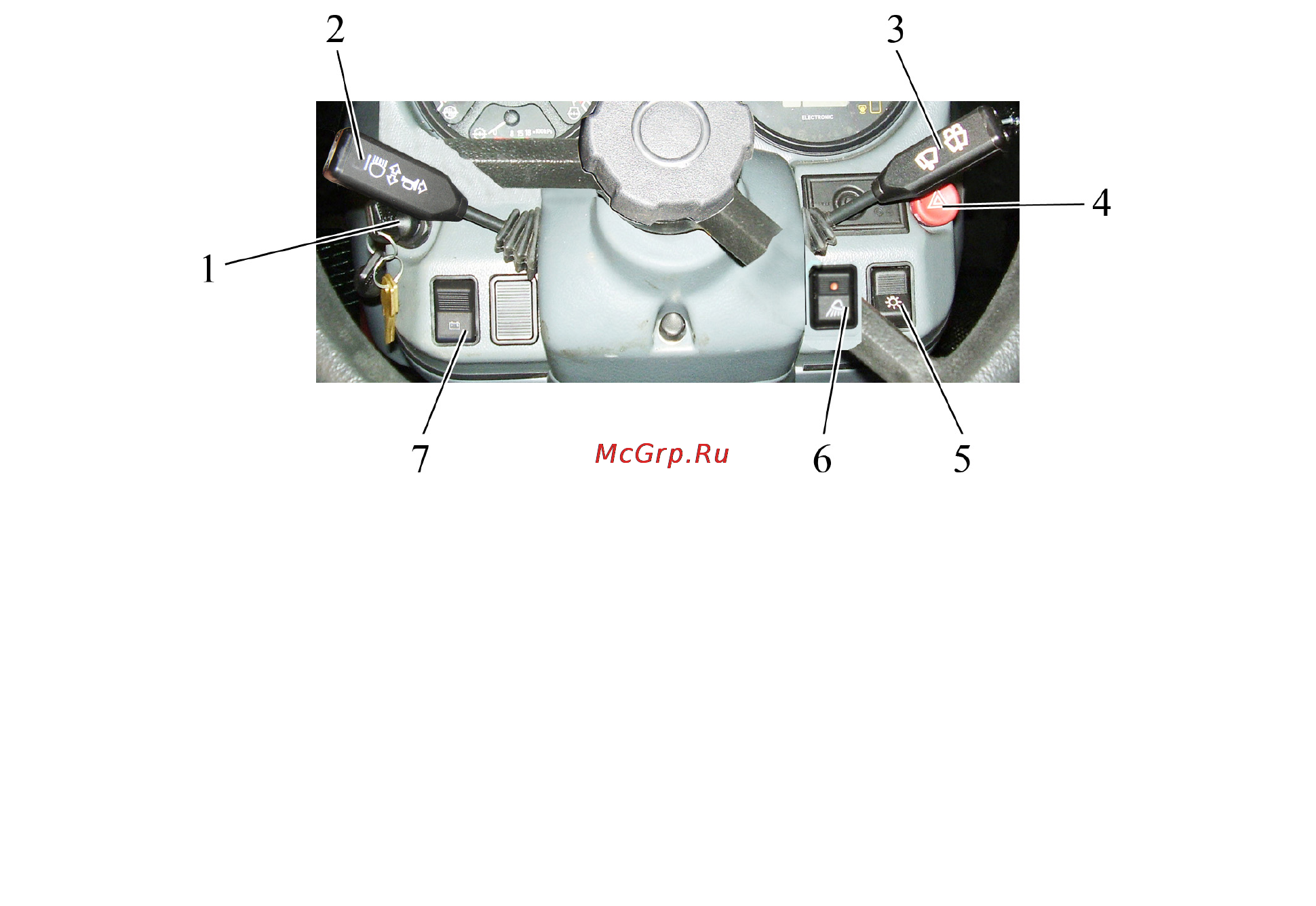

1 – выключатель стартера и приборов; 2 – многофункциональный подрулевой

переключатель левый; 3 – многофункциональный подрулевой переключатель пра-

вый; 4 – выключатель аварийной световой сигнализации; 5 – центральный переклю-

чатель света; 6 – выключатель передних рабочих фар, установленных на кронштей-

нах передних фонарей; 7 – дистанционный выключатель АКБ.

Рисунок 2.2.1 – Выключатели и переключатели щитка приборов

Выключатель стартера и приборов 1 (рисунок 2.2.1) имеет четыре положения:

- «0» – выключено;

- «I» – включены приборы; блок контрольных ламп, свечи накаливания;

- «II» – включен стартер (нефиксированное положение);

- «III» – включен радиоприемник.
