923.5-0000010 РЭ
20

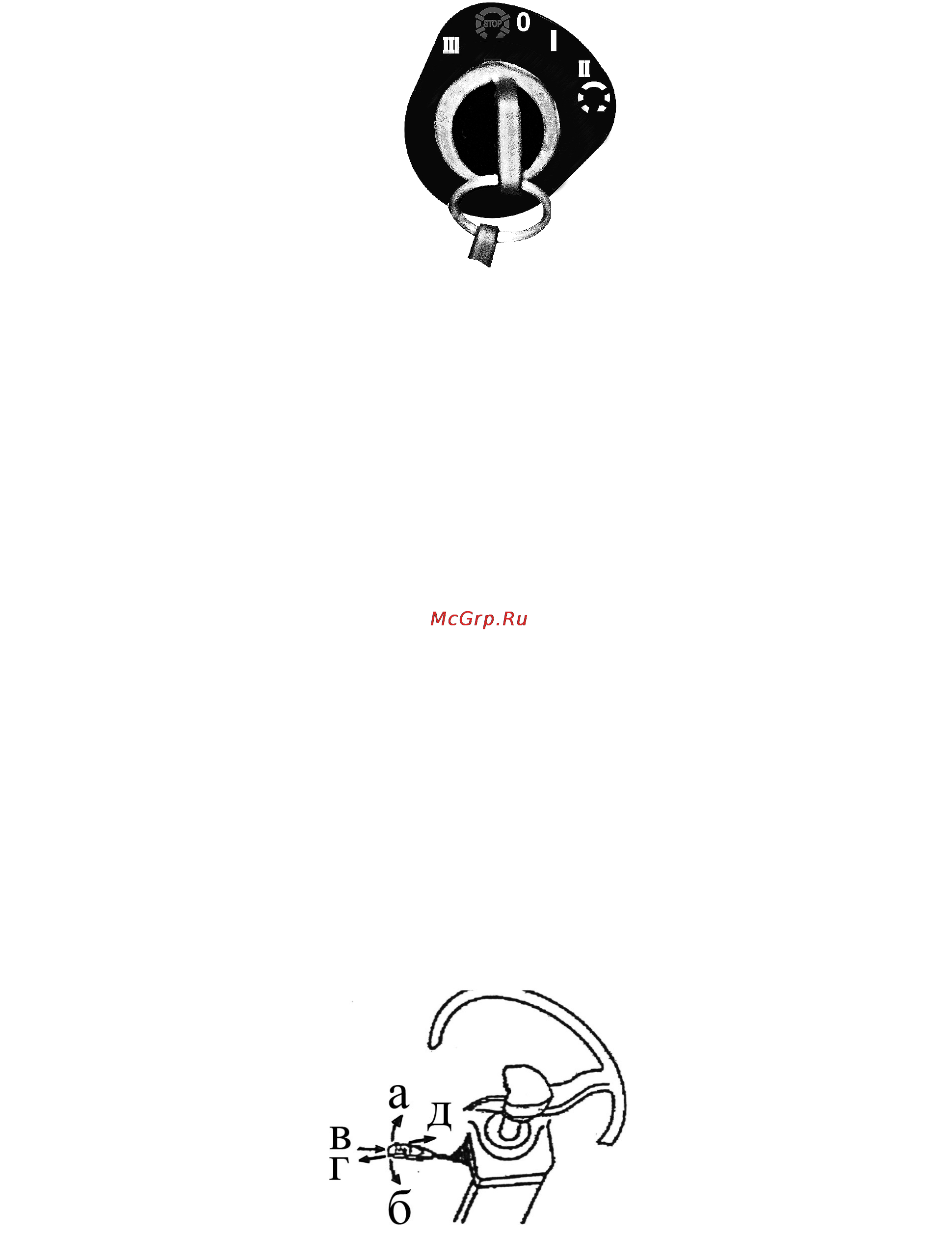

Схема положений выключателя стартера и приборов приведена на рисунке
2.2.2 и на инструкционной табличке выключателя.
Рисунок 2.2.2 – Схема положений выключателя стартера и приборов
ВНИМАНИЕ: ПОВТОРНОЕ ВКЛЮЧЕНИЕ СТАРТЕРА ВОЗМОЖНО ТОЛЬКО
ПОСЛЕ ВОЗВРАТА КЛЮЧА В ПОЛОЖЕНИЕ «0» ВЫКЛЮЧАТЕЛЯ. ДЛЯ ПЕРЕВОДА
ВЫКЛЮЧАТЕЛЯ СТАРТЕРА И ПРИБОРОВ В ПОЛОЖЕНИЕ «III» НЕОБХОДИМО В
ПОЛОЖЕНИИ «0» КЛЮЧ ВДАВИТЬ В ВЫКЛЮЧАТЕЛЬ И ПОВЕРНУТЬ ЕГО ПРОТИВ
ЧАСОВОЙ СТРЕЛКИ!
Многофункциональный подрулевой переключатель левый 2 (рисунок 2.2.1)
обеспечивает включение указателей поворота, переключение дальнего/ближнего
света дорожных фар, сигнализацию (мигание) дальним светом, включение звукового
сигнала.
Указатели поворота включаются при перемещении рычага подрулевого пере-
ключателя 2 из среднего положения вперед («а» – правый поворот) или назад («б» –
левый поворот) в соответствии с рисунком 2.2.3. После поворота трактора рычаг ав-
томатически возвращается в исходное положение.
Для включения дорожных фар установите центральный переключатель света
5 (рисунок 2.2.1) в положение «III», как указано ниже, а рычаг подрулевого переклю-
чателя в среднее положение «в» – «ближний свет» в соответствии с рисунком 2.2.3.
«Дальний свет» включается поворотом рычага переключателя от себя до упора (по-
ложение «г»). Положения рычага «ближний»/«дальний» свет фиксируются.
При перемещении рычага на себя до упора (положение «д», рисунок 2.2.3) из
положения «ближнего» света осуществляется нефиксированное включение дальне-
го света, «мигание дальним светом», независимо от положения центрального пере-
ключателя света.
Звуковой сигнал включается при нажатии на рычаг в осевом направлении (ось
рычага переключателя). Сигнал включается в любом положении рычага переключателя.
Рисунок 2.2.3 – Схема работы многофункционального подрулевого переключателя левого
Многофункциональный подрулевой переключатель правый 3 (рисунок 2.2.1)
обеспечивает включение двухскоростного стеклоочистителя и стеклоомывателя пе-
реднего стекла.
