923.5-0000010 РЭ
21
Стеклоочиститель переднего стекла включается при перемещении рычага
подрулевого переключателя 3 (рисунок 2.2.1) из положения «выключено» (положе-
ние «0» в соответствии с рисунком 2.2.4) в положение «а» (первая скорость) или «б»
(вторая скорость). Все положения – фиксированные.
Стеклоомыватель переднего стекла включается (нефиксированно) при пере-
мещении рычага переключателя вверх из любого из трех положений переключателя.

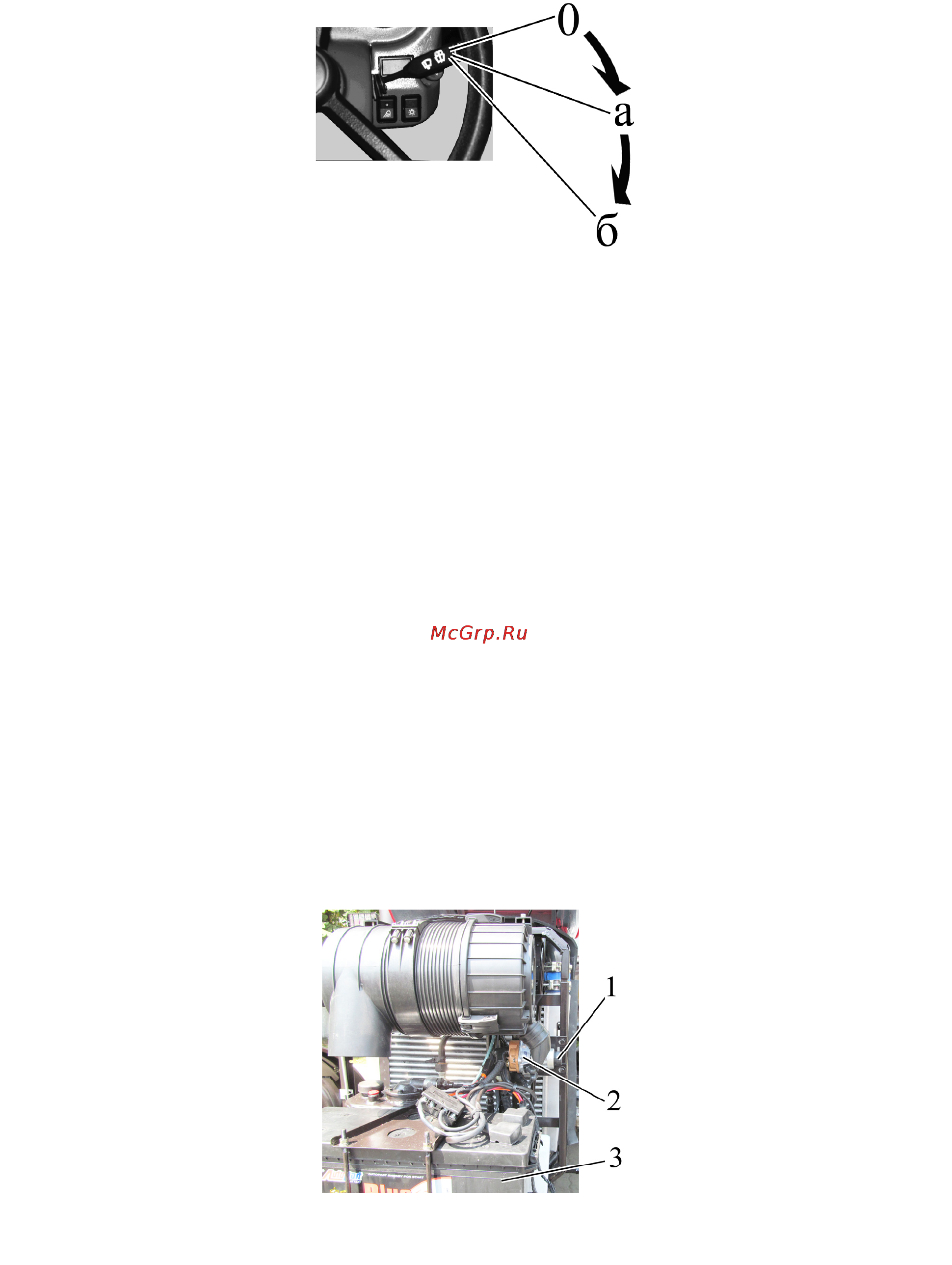

Рисунок 2.2.4 – Схема работы многофункционального подрулевого переключателя правого
При нажатии на кнопку выключателя аварийной световой сигнализации 4 (ри-
сунок 2.2.1) включается аварийная световая сигнализация. Встроенная в кнопку кон-
трольная лампа мигает одновременно с мигающим светом сигнализации. При по-
вторном нажатии на кнопку 4 аварийная сигнализация отключается.
Центральный переключатель света 5 (рисунок 2.2.1), имеет три положения:
- положение «I» – «выключено» (утоплена верхняя на рисунке 2.2.1 часть клавиши);
- положение «II» – «включены передние и задние габаритные огни, освещение
номерного знака, освещение контрольно-измерительных приборов на щитке, а также
габаритные огни на прицепной машине» (среднее положение);
- положение «III» – «включены все потребители положения «II» и дорожные
фары» (нижняя на рисунке 2.2.1 часть клавиши нажата до упора).
При нажатии на клавишу выключателя передних рабочих фар 6 (рисунок 2.2.1)
включаются две передние рабочие фары, установленные на кронштейнах передних
фонарей и световой индикатор, встроенный в клавишу.
При нажатии на клавишу (нефиксированное положение) дистанционного вы-
ключения АКБ 7 (рисунок 2.2.1) включаются АКБ, при повторном нажатии – аккуму-
ляторные батареи выключаются.
Включить и выключить АКБ можно с помощью ручного выключателя АКБ 2
(рисунок 2.2.5), расположенного в районе установки аккумуляторных батарей. Для
включения и выключения АКБ необходимо нажать на кнопку 1.
1 – кнопка; 2 – ручной выключатель АКБ; 3 – аккумуляторная батарея.
Рисунок 2.2.5 – Установка ручного выключателя АКБ
