2.3 Блок клавишных переключателей верхнего щитка и выключатель

стеклоочистителя заднего стекла

При нажатии на клавишу переключателя 1 (рисунок 2.3.1) включается венти-

ляция воздуха в кабине.

Переключатель имеет три положения:

- «Выключено»;

- «Включен режим малой подачи воздуха»;

- «Включен режим большой подачи воздуха».

При нажатии на клавишу выключателя 2 включаются две передние рабочие

фары, установленные на крыше кабины, и световой индикатор, встроенный в кла-

вишу.

При нажатии на клавишу выключателя 3 включаются две задние рабочие фа-

ры (внутренние) и световой индикатор, встроенный в клавишу.

При нажатии на клавишу выключателя 4 включаются две задние рабочие фа-

ры (внешние) и световой индикатор, встроенный в клавишу.

При нажатии на клавишу выключателя 5 включается стеклоочиститель задне-

го стекла, либо одновременно стеклоочиститель и стеклоомыватель заднего стекла.

Выключатель 5 имеет три положения:

- положение «I» – «выключено»;

- положение «II» – «включен задний стеклоочиститель» – фиксированное положение;

- положение «III» – «включен задний стеклоочиститель и одновременно задний

стеклоомыватель» – нефиксированное положение.

При работе трактора тумблер выключателя 40 (рисунок 2.1.1) должен нахо-

диться во включенном положении (т. е верхнем положении).

При нажатии на клавишу выключателя 6 (рисунок 2.3.1) включаются сигналь-

ные фонари знака «Автопоезд» и световой индикатор, встроенный в клавишу (фона-

ри знака «Автопоезд» устанавливаются по заказу).

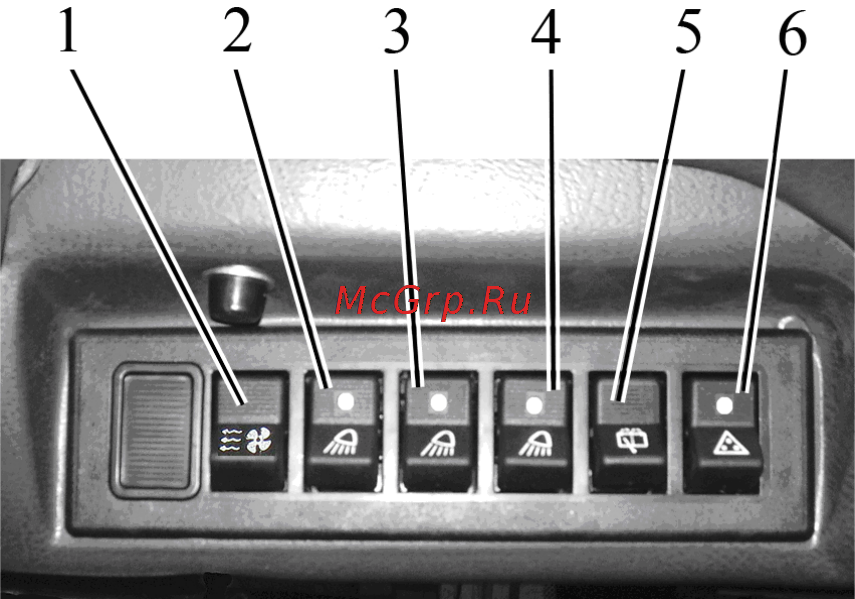

1 – переключатель вентилятора кабины; 2 – выключатель передних рабочих

фар, установленных на крыше кабины; 3 – выключатель внутренних задних рабочих

фар; 4 – выключатель внешних задних рабочих фар; 5 – выключатель стеклоочисти-

теля и стеклоомывателя заднего стекла; 6 – выключатель сигнальных фонарей знака

«Автопоезд».

Рисунок 2.3.1 – Блок клавишных переключателей верхнего щитка
