923.5-0000010 РЭ
23
2.4 Управление отопителем-вентилятором кабины
Элементы управления отопителем-вентилятором кабины представлены на
рисунке 2.4.1.

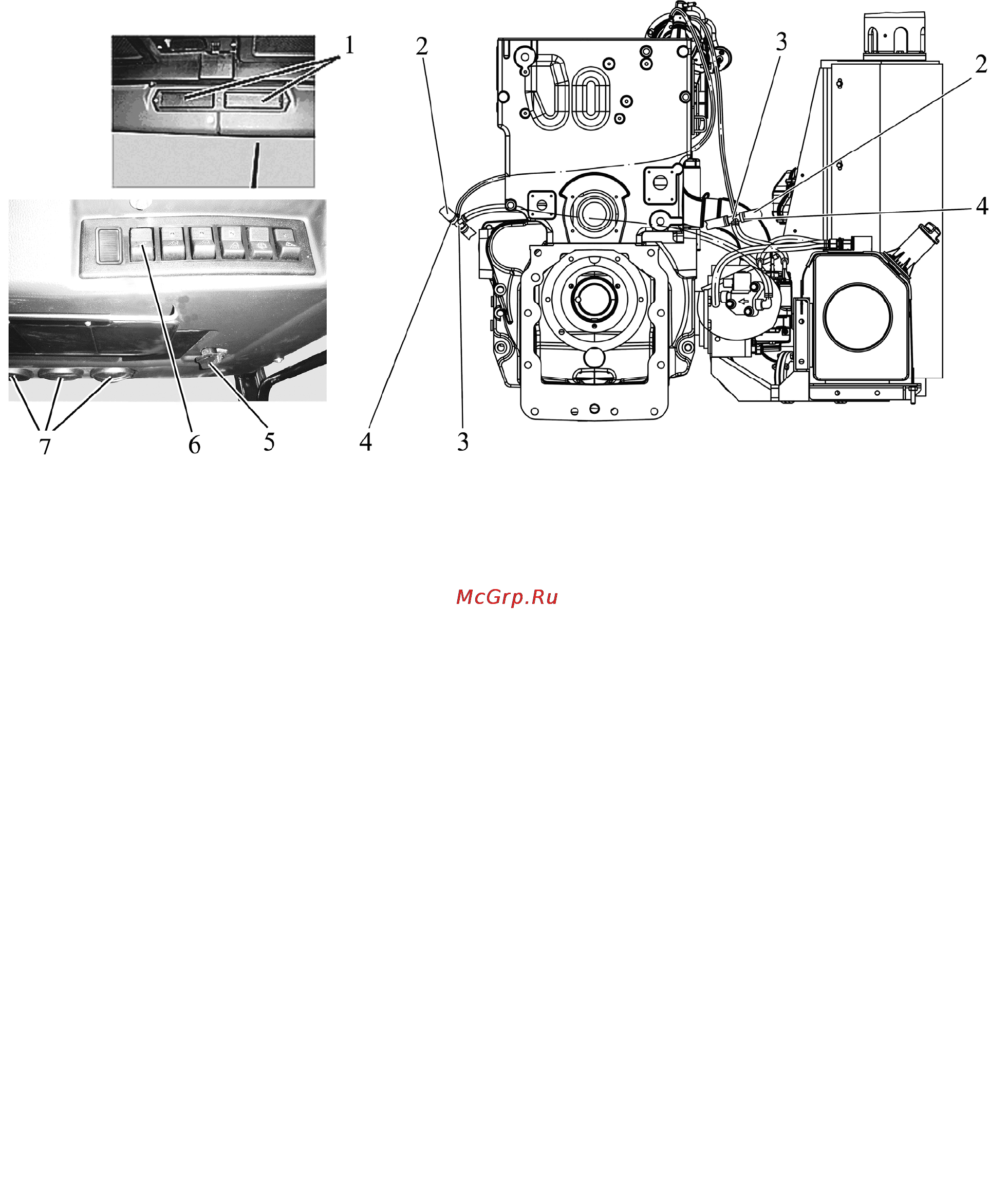

1 – рециркуляционная заслонка; 2 – шланг отопителя кабины; 3 – тройник; 4 – хомут;
5 – рукоятка крана отопителя; 6 – переключатель вентилятора кабины; 7 – дефлектор.
Рисунок 2.4.1 – Элементы управления отопителем-вентилятором кабины
Отопитель-вентилятор кабины может работать в двух режимах – отопления и
вентиляции.
Для работы отопителя-вентилятора в режиме отопления необходимо выпол-
нить следующие условия:
- после заправки системы охлаждения запустите двигатель и дайте ему пора-
ботать на средних оборотах для прогрева охлаждающей жидкости до температуры в
пределах от плюс 50°С до плюс 70°С, после чего откройте кран отопителя. Для этого
рукоятку крана 5 (рисунок 2.4.1) необходимо повернуть до упора против часовой
стрелки. Затем увеличьте
обороты двигателя и через одну или две минуты убеди-
тесь в циркуляции охлаждающей жидкости через радиатор отопителя. Радиатор
отопителя должен начать прогреваться. Уровень охлаждающей жидкости в радиато-
ре системы охлаждения двигателя при этом понизится;
- долейте охлаждающую жидкость в расширительный бачок до заполнения
половины объема расширительного бачка.
- включите вентилятор отопителя с помощью переключателя 6 и направьте
поток воздуха с помощью дефлекторов 7;
- путем открытия рециркуляционных заслонок 1 можно управлять количеством
свежего воздуха, поступающего в кабину.
Для слива охлаждающей жидкости из системы отопления отсоедините шланги
отопителя кабины 2 (расположены справа и слева от кабины трактора) от тройников
3, отвернув хомуты 4 и слейте ОЖ в специальную емкость. После слива охлаждаю-
щей жидкости, необходимо продуть систему сжатым воздухом. После продувки со-
едините шланги отопителя кабины 2 с тройниками 3 и затяните хомуты 4.
ВНИМАНИЕ: ПРИ РАБОТЕ ОТОПИТЕЛЯ-ВЕНТИЛЯТОРА В РЕЖИМЕ ОТО-
ПЛЕНИЯ ОДНОВРЕМЕННО ВЫПОЛНЯЕТСЯ ВЕНТИЛЯЦИЯ КАБИНЫ. ДЛЯ РАБО-
ТЫ ОТОПИТЕЛЯ-ВЕНТИЛЯТОРА В РЕЖИМЕ ТОЛЬКО ВЕНТИЛЯЦИИ (В ТЕПЛОЕ
ВРЕМЯ ГОДА) КРАН ОТОПИТЕЛЯ ДОЛЖЕН БЫТЬ ЗАКРЫТ!
На Вашем тракторе взамен отопителя-вентилятора кабины может быть уста-
новлен кондиционер. Правила управления кондиционером приведены ниже по тексту.
