923.5-0000010 РЭ

2.9 Информационный монитор и панель системы управления двигателем

2.9.1 Общие сведения

Информационный монитор 8 (рисунок 2.1.1) предназначен для отображения

реальных параметров работы двигателя и индикации неисправностей электронной

системы управления двигателем (ЭСУД).

При установленном ключе выключателя стартера и приборов в положении “I”

(рисунок 2.2.2) в электронную систему управления двигателем подается напряжение

питания. После поступления напряжения питания ЭСУД постоянно проводит само-

диагностику. При отсутствии неисправностей в работе ЭСУД информационный мо-

нитор функционирует в рабочем режиме – отображает реально измеренные пара-

метры работы двигателя.

При обнаружении ошибок информационный монитор выдает звуковой сигнал и

на экране появляется краткое описание выявленных ошибок (обозначение кода ошибки

и ее описание), а также на панели системы управления двигателем 27 (рисунок 2.1.1)

загорается, либо мигает сигнализатор диагностики неисправностей. Расшифровка ко-

дов ошибок, а также рекомендуемые действия по устранению выявленных неисправно-

стей приведены в руководстве по эксплуатации двигателя.

ВНИМАНИЕ: ВЫЯВЛЕННЫЕ ОШИБКИ НЕОБХОДИМО УСТРАНИТЬ! ДЛЯ

УСТРАНЕНИЯ ВЫЯВЛЕННЫХ НЕИСПРАВНОСТЕЙ НЕОБХОДИМО ОБРАЩАТЬСЯ

К ДИЛЕРУ!

2.9.2 Настройка яркости и контрастности экрана информационного монитора

Вход в режим настройки яркости и контрастности экрана 7 (рисунок 2.9.1) осу-

ществляется нажатием на кнопку 5. В нижней части экрана высвечивается отобра-

жение кнопок. Нажатием на кнопку 1 осуществляется уменьшение яркости, нажатием

на кнопку 2 осуществляется увеличение яркости, нажатием на кнопку 3 – уменьше-

ние контрастности, нажатием на кнопку 4 – увеличение контрастности, нажатием од-

новременно на кнопки 1, 2, 3, 4 осуществляется настройка на среднее значение кон-

трастности и максимальную яркость. Повторным нажатием на кнопку 5 осуществля-

ется выход из режима настройки яркости и контрастности.

2.9.3 Вызов сменных отображений и параметров на экран информацион-

ного монитора

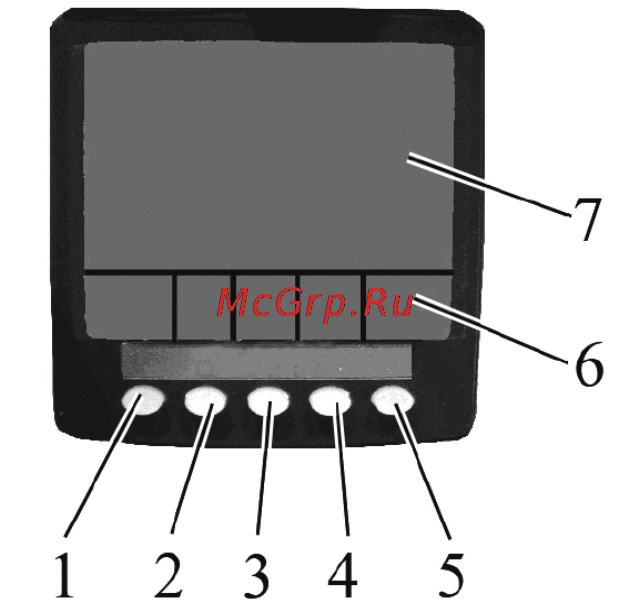

1 – кнопка вызова основного (трехсекционного) отображения и перебора ин-

дицируемых параметров; 2 – кнопка вызова четырехсекционного отображения и пе-

ребора индицируемых параметров; 3 – кнопка вызова графического отображения и

перебора индицируемых параметров; 4 – кнопка вызова индикации списка ошибок

(неисправностей); 5 – кнопка входа/выхода в режим настройки контрастности, ярко-

сти и конфигурационного меню; 6 – сменное отображение фунционального назначе-

ния кнопок; 7 – экран.

Рисунок 2.9.1 – Информационный монитор
