2.9.4 Панель системы управления двигателем
Панель системы управления двигателем представлена на рисунке 2.9.2.

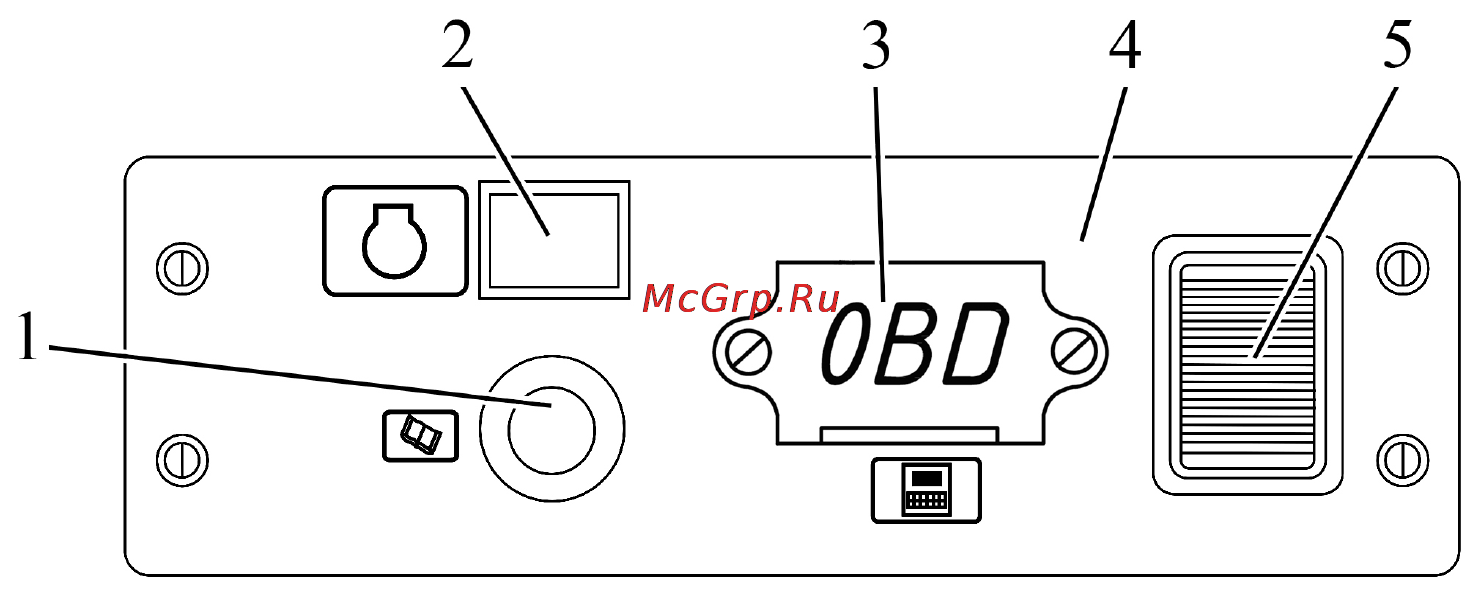

1 – кнопочный выключатель активизации диагностики, 2 – сигнализатор диаг-
ностики неисправностей, 3 – диагностический разъем, 4 – крышка панели; 5 – за-
глушка.
Рисунок 2.9.2 – Панель системы управления двигателем
Кнопочный выключатель активизации диагностики 1 (рисунок 2.9.2) предна-
значен для вызова из памяти электронного блока управления двигателем активных
ошибок путем световых кодов, отображаемых сигнализатором диагностики неис-
правностей 2. Этот способ диагностики является альтернативным по сравнению с
информационным монитором 8 (рисунок 2.1.1). По считыванию и расшифровке све-
товых кодов ошибок и по рекомендуемым действиям по устранению неисправностей
необходимо обращаться к руководству по эксплуатации двигателя. Выявленные
ошибки необходимо устранить. Для устранения выявленных неисправностей необ-
ходимо обращаться к дилеру.
После поворота выключателя стартера и приборов из положения “Выключено”
в положение “Питание приборов” в систему подается напряжение питания. После
поступления напряжения питания система проводит самодиагностику. При отсутст-
вии ошибок в работе системы на панели системы управления двигателем сигнали-
затор диагностики неисправностей 2 должен включиться и погаснуть, что свиде-
тельствует об исправности лампы сигнализатора 2 и ее правильного подключения к
бортовой сети трактора.
Специальный диагностический разъем 3 предназначен для подключения сис-
темных тестеров для проведения расширенной сервисной диагностики двигателя в
эксплуатации. Указанные системные тестеры рекомендованы для дилерских цен-
трах.
