Маркированная
сторона разъема
парктроника
!!ВНИМАНИЕ. БЕЗ ПОДКЛЮЧЕНИЯ К К-ЛИНИИ ПРИБОР ПРАВИЛЬНО ФУНКЦИОНИРОВАТЬ НЕ БУДЕТ!!!
"Зажигание" желтый
"Масса" черный
"+12 В АКБ" красный
ДУТ зеленый

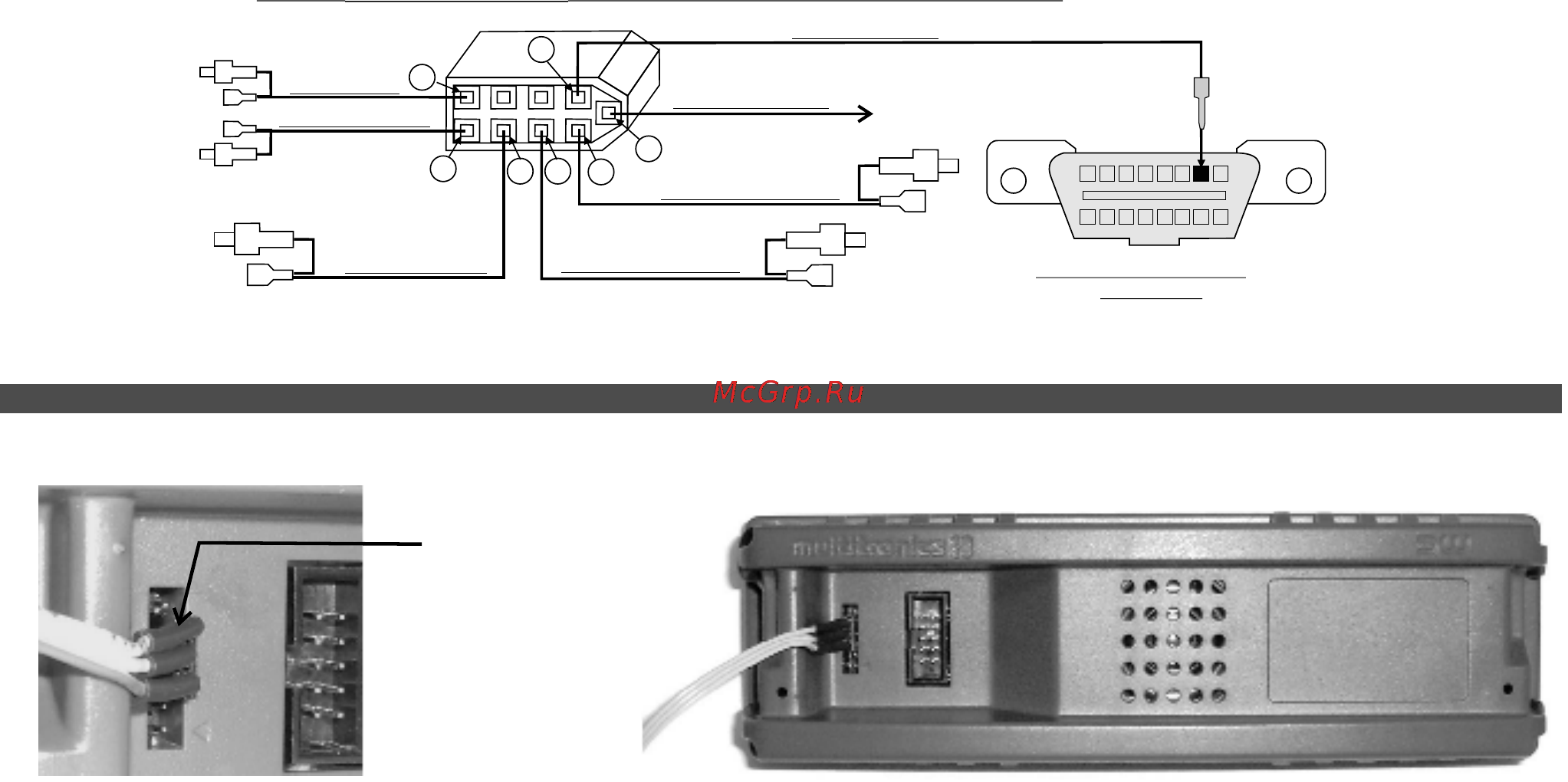

Колодка переходника МК вид сзади со стороны присоединения проводов
3
57
8
"Форсунка" синий
1
"ДС" фиолетовый
9
2
1 8
9 16
Диагностическая колодка
OBD-II вид спереди
Клемма
"штырь1,5мм"
"К-линия" белый
6.5 ПОДКЛЮЧЕНИЕ К МК SE-50 / SL-50 ПАРКТРОНИКА "MULTITRONICS" (ОПЦИЯ).
Подключите информационный провод для связи с Парктроником "MULTITRONICS" к трем контактам дополнительного 6-и контактного разъема
МК SE-50/SL-50 (2,3,4 контакты считая сверху) с соблюдением полярности подключения.
-20-
