7. ПОРЯДОК РАБОТЫ.
При первом включении зажигания, следующим после подачи питания на прибор, производится попытка автоматического выбора ЭБУ ( для режима
работы по К-Линии, режим "Авто"). В случае, если ЭБУ автоматически определить не удалось, прибор переключается в универсальный режим работы с
любым инжекторным двигателем. В дальнейшем при включении прибора устанавливается тот режим, при котором было выключено зажигание. Прибор
различает короткое (более 0,3 сек и менее 2 сек) и длинное (более 2 секунд) нажатие на кнопки. Группа параметров может быть
Все параметры выводимые на дисплей сгруппированы по своему назначению.
1)Дисплеи Мгновенные Параметры (Дисплеи Пользователя) -15 Мгновенных параметров, расположенных в трех дисплеях 1-3. Для
переключения в дисплеи мгновенных параметров коротко нажмите на кнопку
2)Дисплеи Средние параметры - 24 средних параметра расположенных в четырех дисплеях 1-4. Для перехода в дисплеи Средних параметров
коротко нажмите на кнопку
активной (на строке дисплея
показывается и расшифровывается только одна активная группа), и может быть не выделенной - пассивной.
"PARAM". Для переключения между дисплеями мгновенных
параметров 1-3 при пассивных группах коротко нажмите на , .
"DAILY". Для переключения между дисплеями Средних параметров 1-4 при пассивных группах коротко нажмите
на .

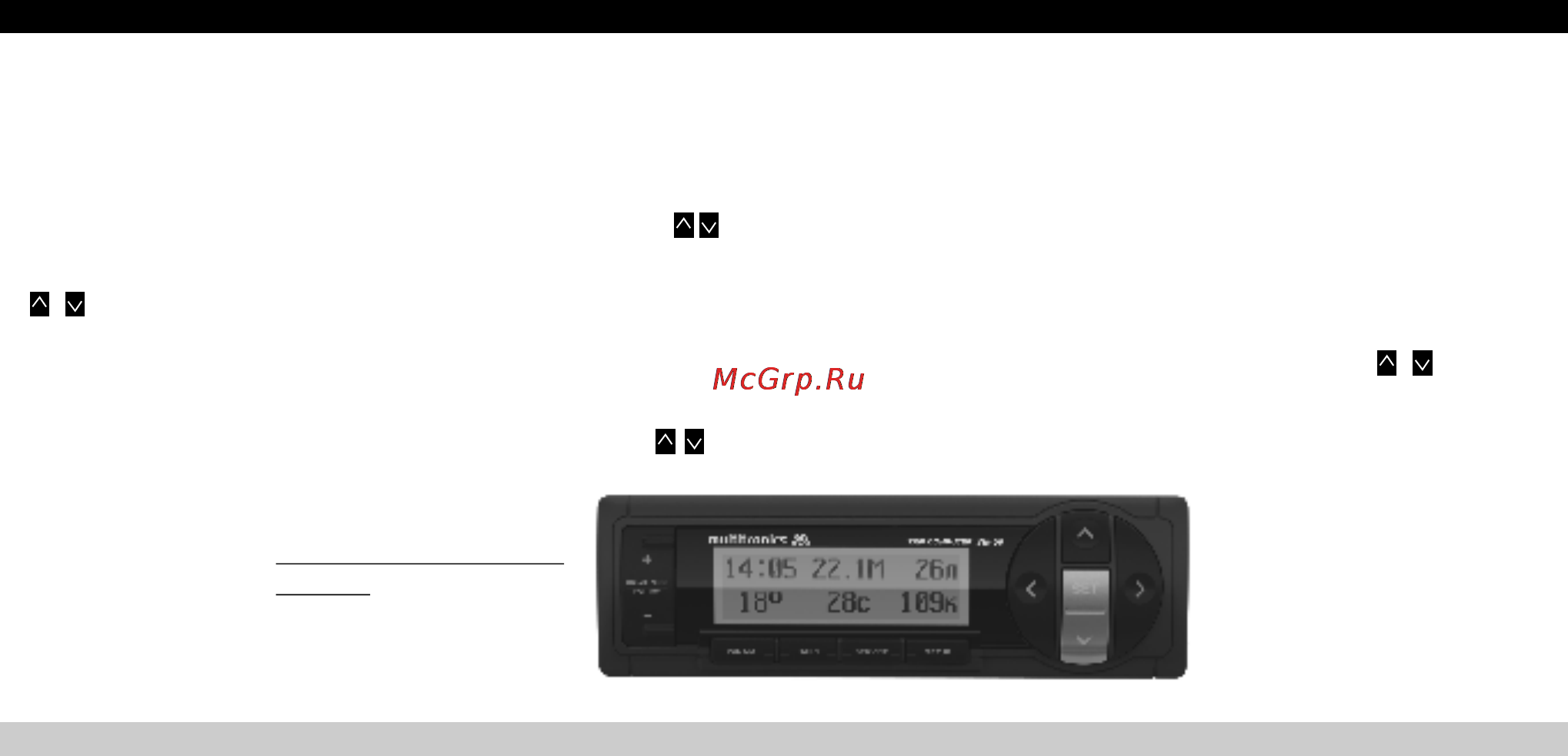

ИНФОРМАЦИОННОЕ
ПОЛЕ
Группа 1 Группа 2 Группа 3
Группа 4 Группа 5 Группа 6
3) Дисплеи ТО -11 параметров Техобслуживания, расположенных в двух дисплеях 1-2. Для переключения в дисплеи ТО коротко нажмите на кнопку
4) Дисплеи Установок - 30 установок, расположенных в пяти дисплеях 1-5. Для переключения в дисплеи установок коротко нажмите на кнопку
"SERVICE". Для переключения между дисплеями мгновенных параметров 1-2 при пассивных группах коротко нажмите на .
"SETUP". После появления сообщения "Перейти в дисплеи установок?" коротко нажмите на кнопку "Set". Для переключения между дисплеями
установок 1-5 при пассивных группах коротко нажмите на .
Дисплей прибора содержит шесть групп параметров.
При коротком нажатии на кнопки < > последняя редактируемая группа выделяется маркером. Выделение продолжается около 5 секунд
после последнего нажатия на кнопки < >. после чего выделение отключается. При выделении группы первые 3 секунды на противоположной строке
выводится буквенное название режима, который выбран в выделенной группе.
-22-
