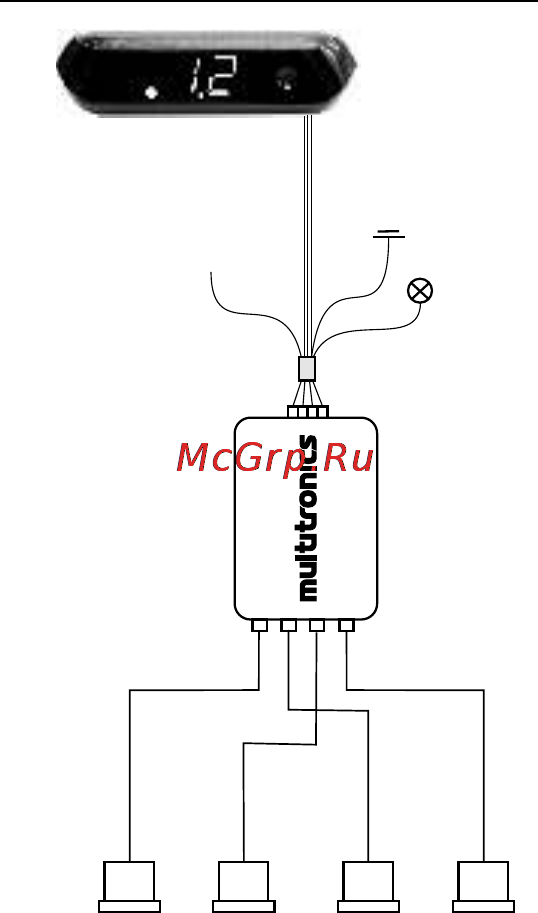

6. Схема подключения
Стр.11
ЛевыйПравый Центральный
левый
Центральный
правый
Системный блок
Лампа заднего хода
Масса
(черный)
(красный)
Стоп-сигнал
(желтый)
Информационный
провод
