Epson EB-X92 [109/115] Внешний вид
![Epson EB-X92 [109/115] Внешний вид](/views2/1016129/page109/bg6d.png)

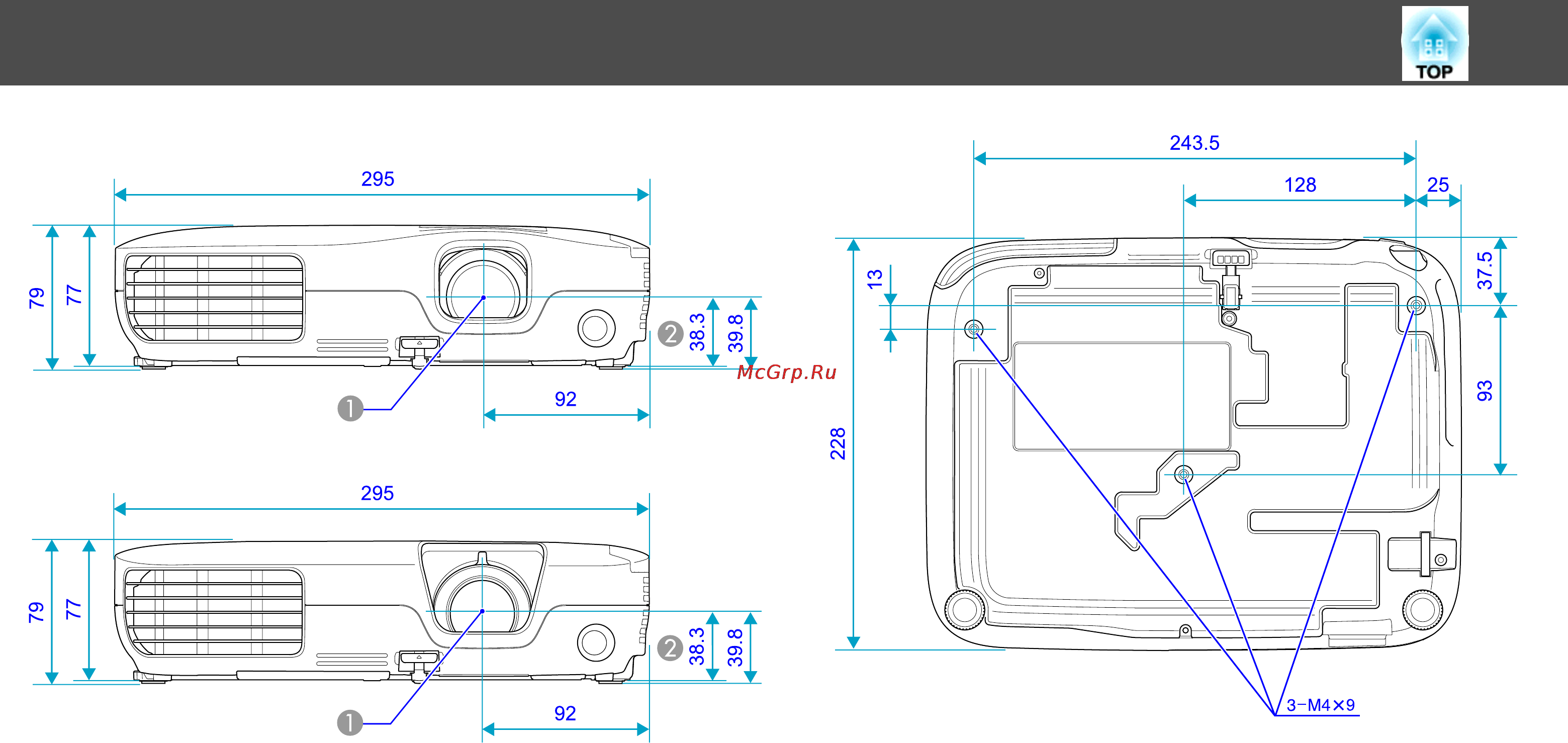

EB-W10/X10/S10
EB-W9/X9/S9/X92/S92
A
Центр объектива
B
Расстояние от центра объектива до точки крепления кронштейна подвески
Единица измерения: мм
Внешний вид
109
