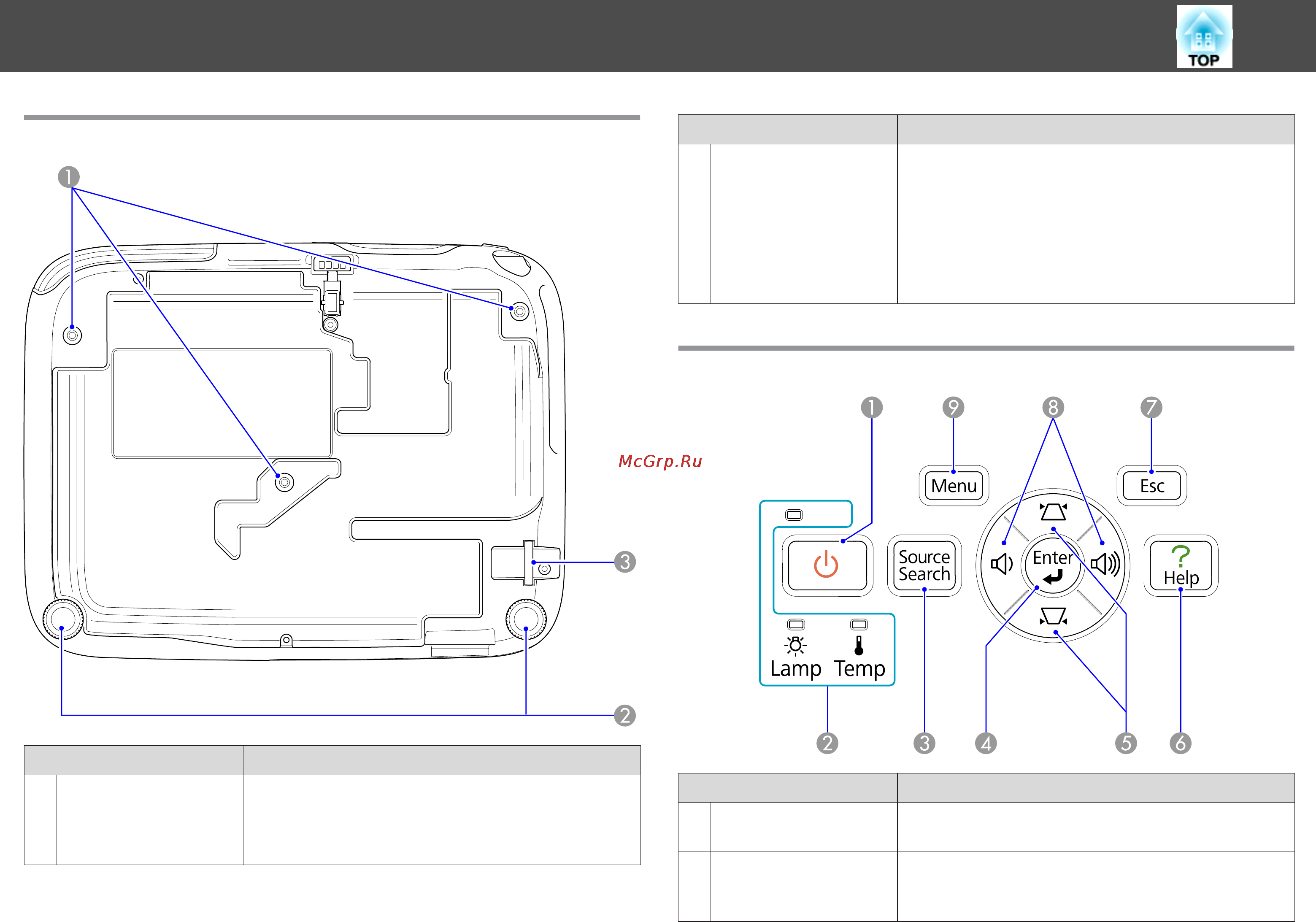

Основание
Название Функция
A
Точки крепления
кронштейнов
подвески
(3 точки)
При подвешивании проектора к потолку в этих
точках следует закрепить дополнительный
потолочный крепеж. s стр.78, стр.88
Название Функция
B
Задняя опора
При настольной установке поверните опору, чтобы
отрегулировать наклон по горизонтали за счет
выдвигания или втягивания опоры.
s
Руководство
по быстрой установке
C
Точка крепления
защитного тросика
Пропустите через проем тросик с замком (продается),
прикрепите к месту установки и закройте замок.
s
стр.43
Панель управления (EB-W10/X10/W9/X9/X92)
Название Функция
A
Кнопка [t]
Служит для включения и отключения питания
проектора. s Руководство по быстрой установке
B
Индикаторы
состояния
Цвет и мигание или непрерывное свечение
индикаторов указывают на состояние проектора.
s стр.65
Наименования Компонентов и их Hазначение
14
