Изменение значения формата изображения для изображений с
видеоаппаратуры
EB-X10/S10/X9/S9/X92/S92

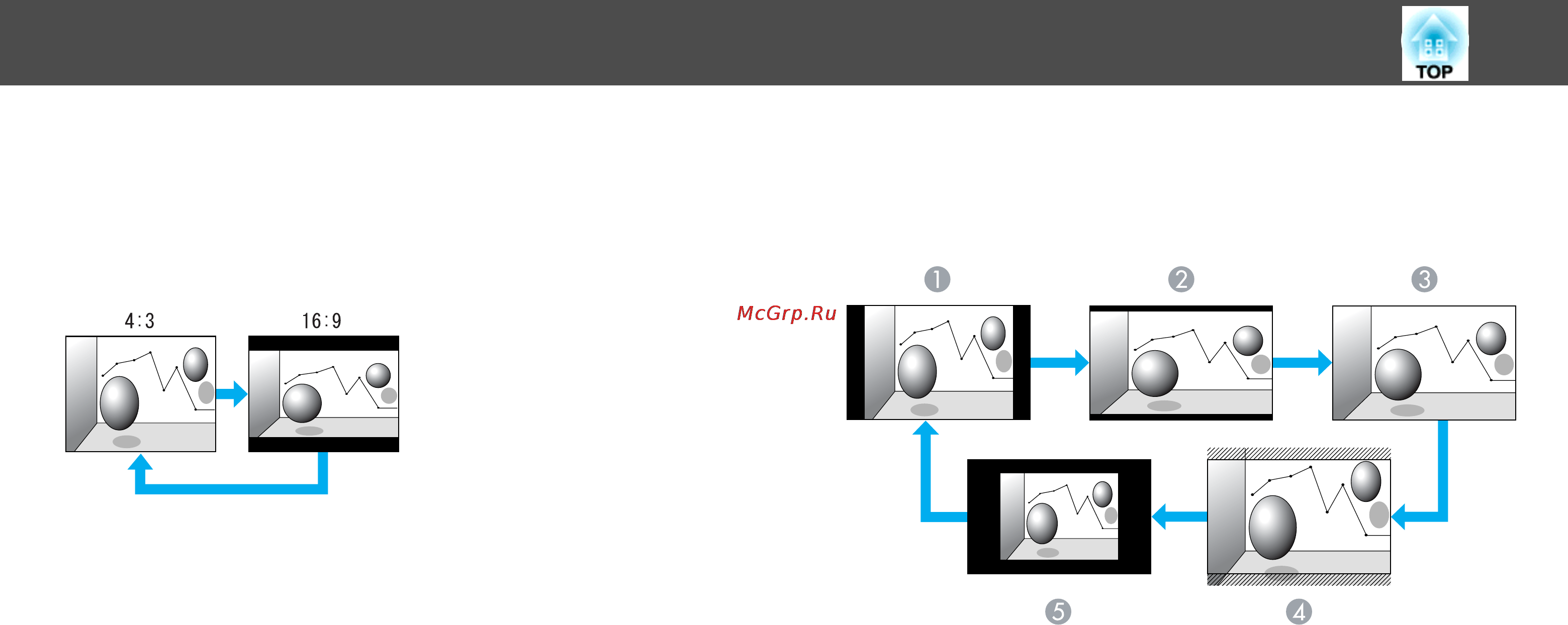

При каждом нажатии кнопки переключаются режимы 4:3 и 16:9.
Если входной сигнал поступает с порта HDMI, они меняются в
порядке Авто, 4:3 и 16:9. Если установлен режим Авто, изображение
выводится в оптимальном формате, который определяется по
информации из входного сигнала (только EB-X10).
EB-W10/W9
При каждом нажатии кнопки происходит переключение между
режимами в следующем порядке: Нормальное
*
, 16:9, Полное,
Увеличенное и Родной.
A
Нормальное
*
B
16:9
C
Полное
D
Увеличенное
E
Родной
* Если входной сигнал поступает с порта HDMI, выводится значение
Авто. Если установлен режим Авто, изображение выводится в
оптимальном формате, который определяется по информации из
входного сигнала (только EB-W10).
Функции Улучшения Качества Проецирования
31
