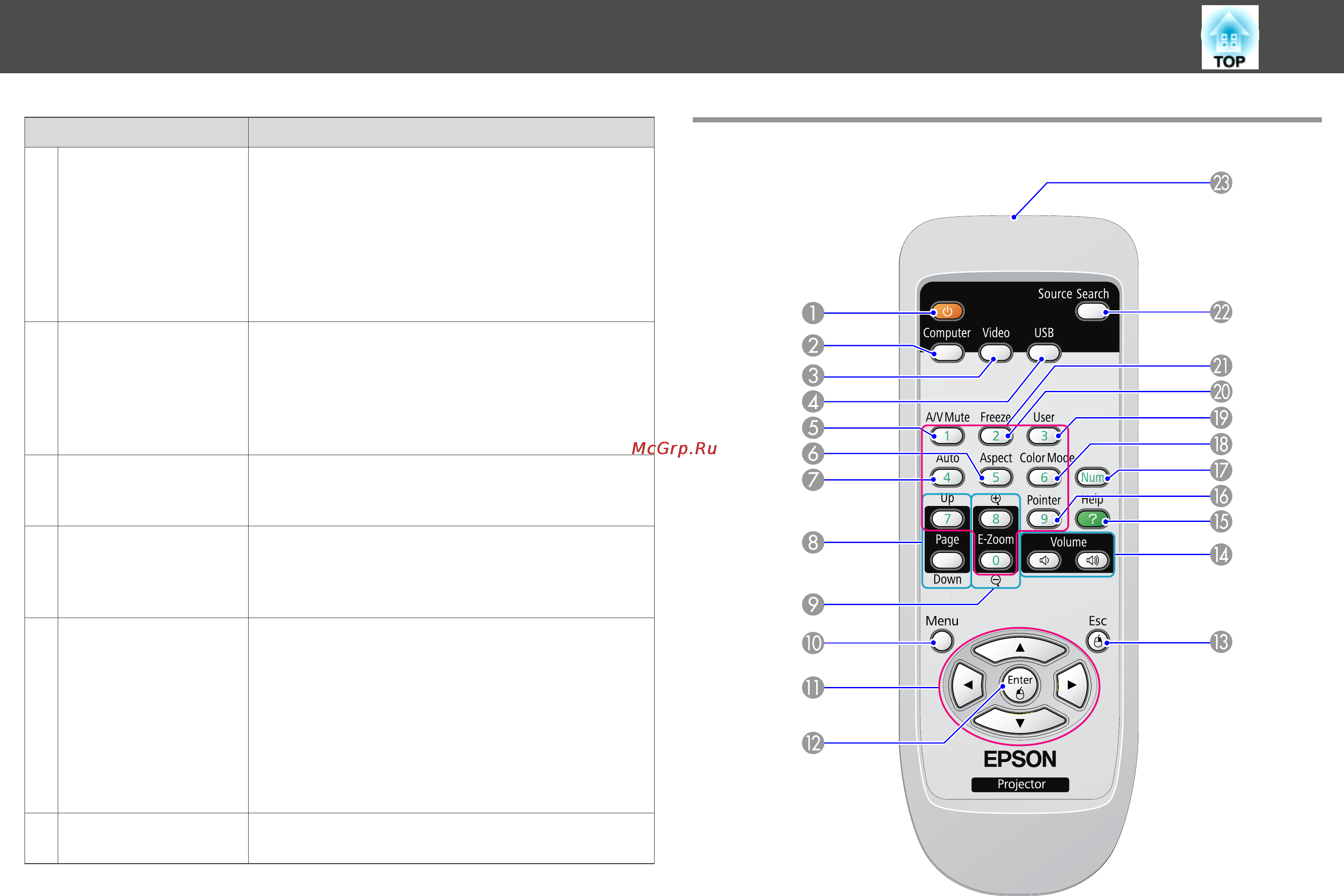

Epson EB-X92 [16/115] Пульт дистанционного управления
![Epson EB-X92 [16/115] Пульт дистанционного управления](/views2/1016129/page16/bg10.png)
Название Функция
D
Кнопка [Enter]
При нажатии этой кнопки во время проецирования
изображения, сформированного компьютерным
сигналом, выполняется автоматическая регулировка
параметров Трекинг, Синхронизация и Позиция
для получения оптимального изображения. При
отображении меню Настройка или экрана Справка
эта кнопка служит для доступа к текущему пункту, его
открытия и перехода к следующему уровню.
E
Кнопка [w][v]
Служит для корректировки трапецеидальных
искажений.
s
Руководство по быстрой установке
Нажатием этих кнопок во время отображения меню
Настройка или экрана Справка осуществляется
выбор пунктов меню и задание значений параметров.
s
стр.52
F
Кнопка [Help]
Служит для отображения и закрытия экрана Справка,
содержащего указания по устранению неполадок в
случае их возникновения.
s
стр.63
G
Кнопка [Esc]
Служит для прекращения выполнения текущей
функции. Нажатием этой кнопки во время
отображения меню Настройка осуществляется
переход к предыдущему уровню меню. s стр.52
H
Кнопки [Tele]/[Wide]
Регулируют размер экрана проецирования. При
нажатии на кнопку [Tele] происходит уменьшение
размера проецирования, а при нажатии на кнопку
[Wide] - его уменьшение. s Руководство по быстрой
установке
Нажатием этих кнопок во время отображения меню
Настройка или экрана Справка осуществляется
выбор пунктов меню и задание значений параметров.
s
стр.52
I
Кнопка [Menu]
Служит для отображения и закрытия меню
Настройка. s стр.52
Пульт Дистанционного Управления
Наименования Компонентов и их Hазначение
16
