Опасно
•
При замене лампы, вызванной прекращением свечения, существует
вероятность того, что лампа разбита. Если выполняется замена лампы
проектора, установленного на потолке, нужно всегда иметь в виду, что
она может быть разбита, поэтому вы должны находиться сбоку от
крышки отсека лампы, а не под ней. Аккуратно снимите крышку отсека
лампы.
•
Запрещается разбирать или переделывать лампу. Если переделанная или
повторно собранная лампа установлена в проектор и используется, то
это может привести к возгоранию, поражению электрическим током
или несчастному случаю.
Предостережение
Перед снятием крышки отсека с лампой подождите, пока она достаточно
охладится. Если лампа по-прежнему горячая, можно получить ожоги или
другие травмы. Для достижения достаточного уровня охлаждения лампы
требуется приблизительно один час после отключения питания.
Процедура
A
После отключения питания проектора и двух звуковых
сигналов подтверждения отсоедините кабель питания.
B
Подождите, пока лампа достаточно охладится, затем
снимите крышку отсека с лампой.

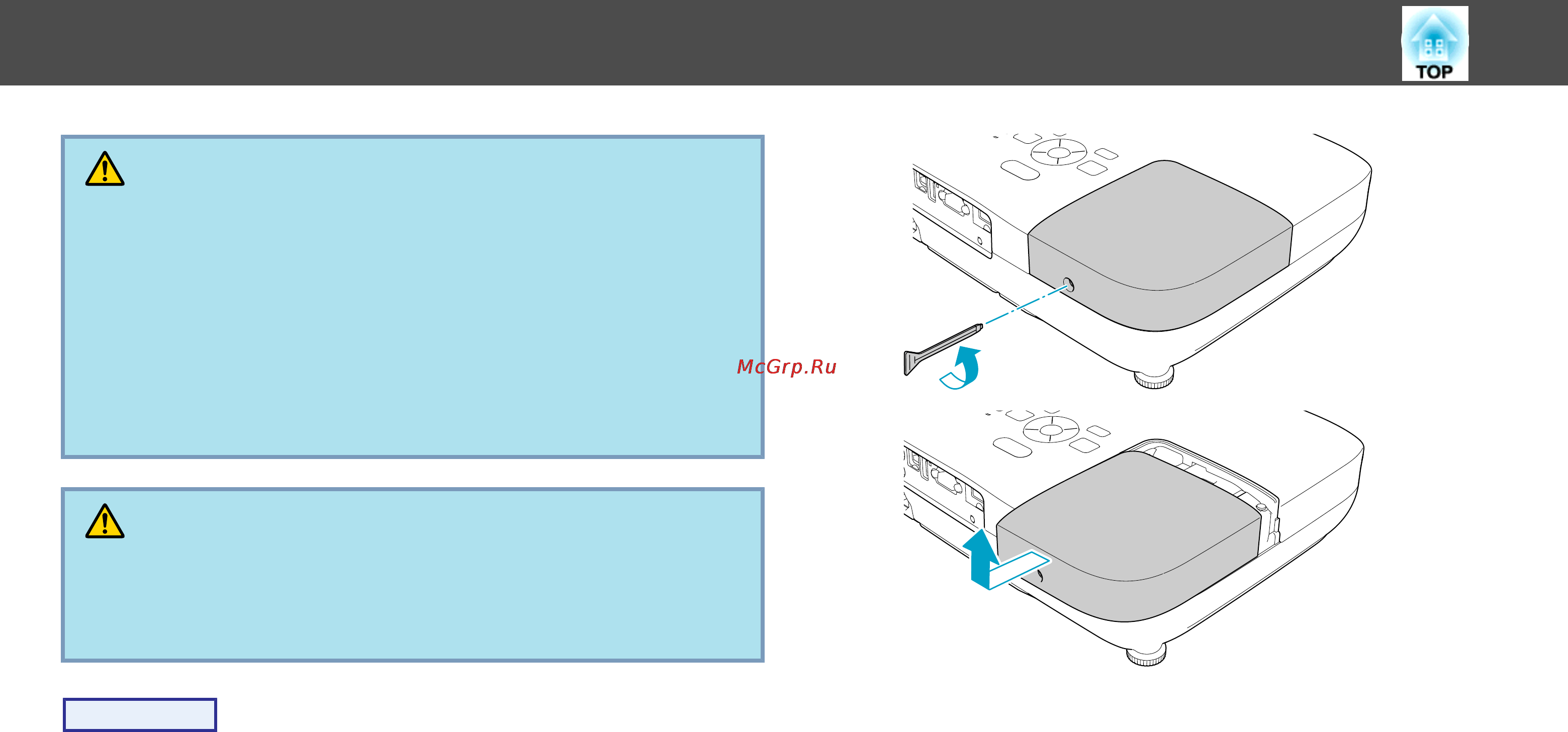

Ослабьте винт, фиксирующий крышку отсека лампы, с помощью
отвертки из комплекта поставки нового блока лампы или с
помощью крестовой отвертки. Затем сдвиньте крышку отсека с
лампой в направлении вперед и поднимите ее, чтобы снять.
Замена Pасходных Mатериалов
84
