В этом разделе описывается способ замены аккумуляторов пульта
дистанционного управления, лампы и воздушного фильтра.
Замена аккумуляторов пульта дистанционного
управления
Если уменьшается скорость реагирования пульта дистанционного
управления или он перестает работать через некоторое время после
начала использования, это может свидетельствовать о том, что
аккумуляторы в пульте разрядились. В таком случае их следует
заменить. Держите наготове две запасные щелочные или марганцевые
батарейки AA для использования их в случае необходимости. Вы не
должны использовать другие батарейки, кроме щелочных или
марганцевых батареек AA.
Внимание
Перед выполнением манипуляций с аккумуляторами обязательно
ознакомьтесь с правилами техники безопасности.
s
Правила техники
безопасности

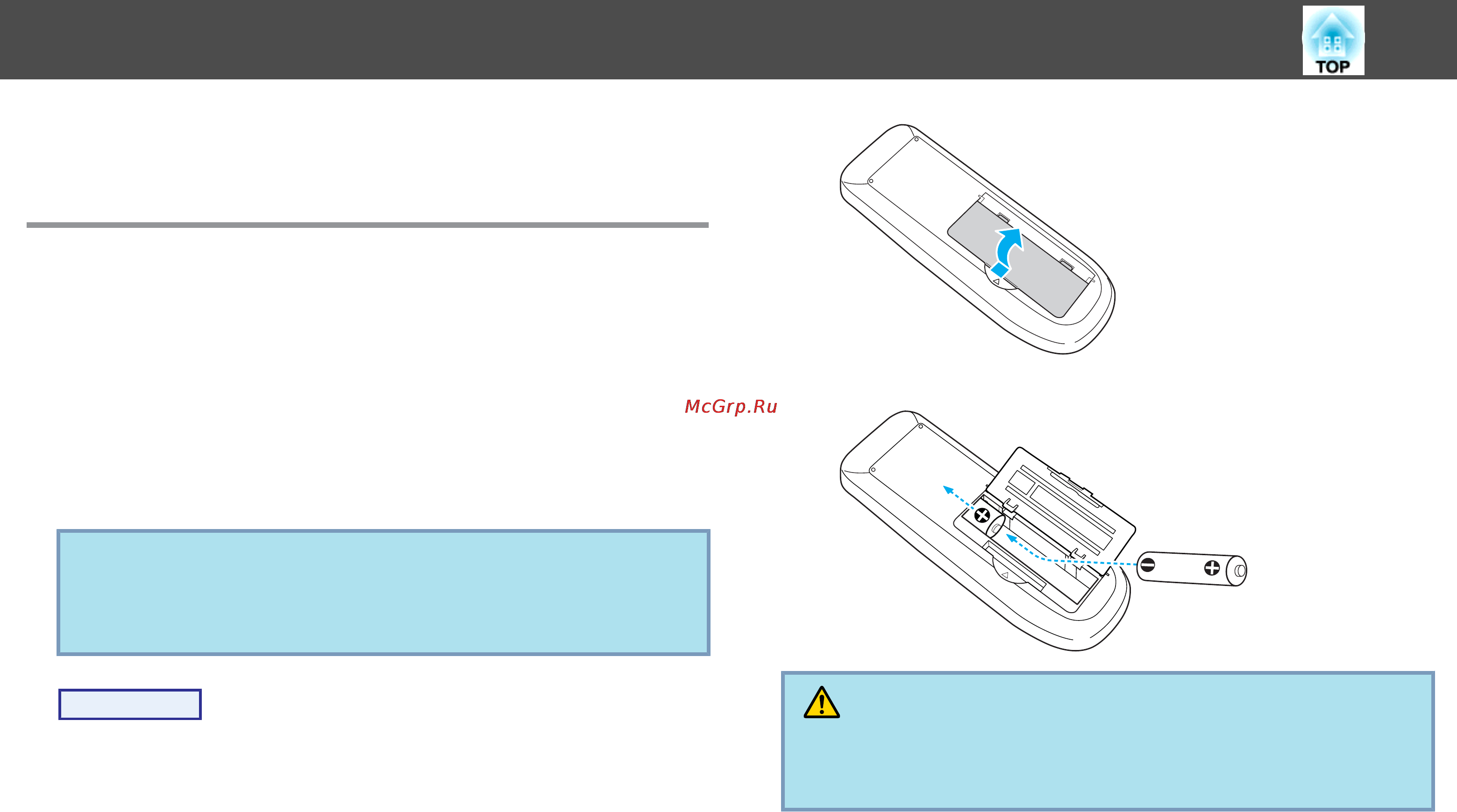

Процедура
A
Снимите крышку аккумуляторного отсека.
Надавливая на защелку крышки аккумуляторного отсека,
поднимите крышку.
B
Замените старые аккумуляторы новыми.
Предостережение
Проверьте расположение меток (+) и (-) внутри держателя для
аккумуляторов, чтобы убедиться в правильности ориентации
устанавливаемых аккумуляторов.
C
Верните на место крышку аккумуляторного отсека.
Нажимайте на крышку аккумуляторного отсека до ее
защелкивания в предусмотренном месте.
Замена Pасходных Mатериалов
81
